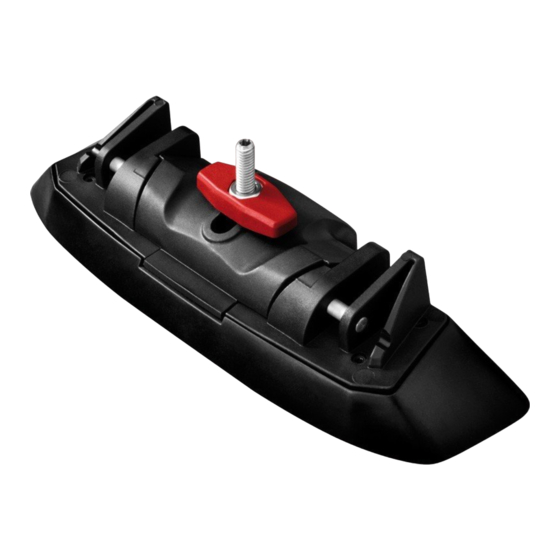

Whispbar K567W Montageanleitung
Basisträgersystem
Vorschau ausblenden
Andere Handbücher für K567W:
- Montageanleitung (84 Seiten) ,
- Montageanleitung (84 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 6F
x 4
x 2
x 4
x 4
1
Fitting Kit
x 4
K567W
x 2
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K567W
Inhaltszusammenfassung für Whispbar K567W
- Seite 1 K567W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 14 Fitting Kit K567W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 15 Fitting Kit K567W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Finden Sie Informationen speziell für Ihr Fahrzeug im der Vorderteil Teil dieser Bedienungsanleitung.
- Seite 16 Fitting Kit K567W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 17 Fitting Kit K567W Die Teilenummer finden Sie auf der Unterseite des Pads. Es ist wichtig, die pad an der richtigen Position am Fahrzeug anzubringen. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Pad-Teilenummer: A = 11-04-250 B = 11-04-251...
- Seite 18 Fitting Kit K567W Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Fixierungspunkte können von den gezeigten abweichen. Haken Sie die Klammern in die Fixierungspunkte am Fahrzeug. Stellen Sie sicher, dass die Klammer innen aufrecht sitzt. Dies an allen vier Punkten wiederholen.
- Seite 19 Fitting Kit K567W Montieren Sie die Querstange über der Dachrillenklammer. Unterlegscheibe über dem Klammerngewinde wie in Abb. Platzieren. Vergewissern Sie sich, dass die Unterlegscheibe in den Klammernblock eingefügt ist.
- Seite 20 Fitting Kit K567W Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Montage bei allen Beinen wiederholen. Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
- Seite 21 Fitting Kit K567W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 22: Sicherheitshinweise & Tipps
Fitting Kit K567W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 23 Fitting Kit K567W Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056...
- Seite 77 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
