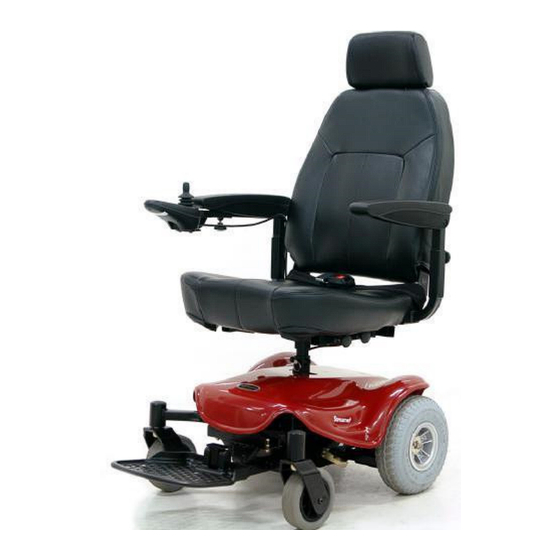

Trendmobil R-10 Betriebshandbuch
Verwandte Anleitungen für Trendmobil R-10
Inhaltszusammenfassung für Trendmobil R-10
- Seite 1 BETRIEBSHANDBUCH R-10 Achtung: Bitte lesen Sie vor Gebrauch Ihres Elektrorollstuhls die Bedienungsanleitung sorgfältig durch.
-
Seite 2: Inhaltsverzeichnis
Seite 16-19 Fehlersuche Seite 20-21 Technische Daten Seite 22 Gewährleistung und Haftungsausschuss Seite 23 Dieses Produkt entspricht den geltenden EU-Richtlinien 2007/47/EC gemäß EU-Verordnung. Bitte entsorgen Sie den Elektrorollstuhl nicht um Hausmüll. Bei Fragen wenden Sie sich bitte an Ihren TRENDMOBIL-Händler. -
Seite 3: Einführung
EINFÜHRUNG Herzlichen Glückwunsch zum Kauf des R-10 Elektrorollstuhls. Auf Grund eines kurzen Radabstandes wird Ihnen, sowohl drinnen als auch draußen, leichtes Manövrieren ermöglicht. Die elektromagnetische Bremse und der Heckantrieb gewährleisten eine sichere und angenehme Fahrt. Dieses Betriebshandbuch beinhaltet wichtige Informationen zur Handhabung Ihres Elektrorollstuhls. -
Seite 4: Emi Warnung
EMI WARNUNG ELEKTROMAGNETISCHE STÖRUNGEN (EMI) DURCH FUNKGERÄTE Elektrorollstühle können von elektromagnetischen Wellen gestört und beeinflusst werden. Radiosender, Fernsehsender, Amateurfunksender, Funkgeräte und Handys versenden Funkwellen (elektromagnetische Energie), die die Fahreigenschaften Ihres E-Rollstuhls negativ beeinflussen können. Die Quellen, die EMI verursachen lassen sich in drei Kategorien einteilen: 1. - Seite 5 E-Rollstuhl gegenüber EMI empfindlicher wird. Hinweis: Es gibt keine Möglichkeit eine vollständige Immunität des Rollstuhls zu erreichen. 5. Sollten unbeabsichtigte Bewegungen auftreten oder sollten sich die Bremsen lösen, so informieren Sie bitte Ihren TRENDMOBIL-Händler. Versuchen Sie auf nahe gelegene EMI-Quellen zu achten.
-
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte benutzen Sie Ihren „R-10“-Elektrorollstuhl, um Ihre Mobilität zurückzugewinnen. Je öfter Sie den E-Rollstuhl benutzen, desto glücklicher werden Sie sein. Es ist es zu Ihrer Sicherheit notwendig einige Regeln zu beachten: 1. Benutzen Sie Ihren Elektrorollstuhl erst, wenn Sie die Bedienungsanleitung sorgfältig gelesen und verstanden haben. - Seite 7 20. Stellen Sie den Sitz in eine aufrechte Position (90°), wenn Sie eine Steigung befahren. 21. Nehmen Sie keine Änderungen an den Einstellungswerten und der Verkabelung des Elektrorollstuhls vor. Wenden Sie sich hierzu an Ihren TRENDMOBIL- Händler. Anderweitiges Handeln kann zu Sach- und/oder Personenschäden führen.
-
Seite 8: Schilder Am Elektrorollstuhl
SCHILDER AM ELEKTROROLLSTUHL Bitte lesen Sie zu Ihrer Eigenen Sicherheit und um Ihren Elektrorollstuhl vor Schäden zu bewahren die Sicherheitshinweise in diesem Handbuch genau durch. Machen Sie sich auch mit den hier aufgelisteten Schildern vertraut. Schilder auf der Fahrgestellabdeckung des R-10... -
Seite 9: Vor Dem Fahren
VOR DEM FAHREN Der R-10 ist so konstruiert worden, dass er dem Nutzer den größtmöglichen Komfort bietet. Etwaige Anpassungen sind bei folgenden Teilen möglich: 1. Der Neigungswinkel des Fußbretts kann von 8° bis 22° angepasst werden. 2. Die Armlehnen lassen sich in verschiedene Winkel verstellen. -
Seite 10: Justierungsmöglichkeiten
JUSTIERUNGSMÖGLICHKEITEN ANPASSUNG DER ARMLEHNEN Neigungswinkel Klappen Sie die Armlehnen hoch, um sich einfach auf den Elektrorollstuhl begeben zu können. Unter der Armlehne befindet sich eine Schraube (1), mit der Sie den Abb. 3 Neigungswinkel einstellen können. Länge (verstellbare Joystick-Halterung) Unter den Armlehnen befindet sich ein Drehknauf (2). Wenn man den Drehknauf gegen den Uhrzeigersinn dreht, kann man die Halterung verstellen. - Seite 11 JUSTIERUNGMÖGLICHKEITEN Justierung des Joysticks (von rechts nach links oder von links nach rechts) Lösen Sie zuerst den Drehknauf (3) und ziehen Sie die komplette Armlehne inkl. des Joysticks heraus. Nun lässt sich die Armlehne mit dem Joystick mit der Armlehne ohne Joystick tauschen.
-
Seite 12: Gebrauchsanleitung
GEBRAUCHSANLEITUNG JOYSTICK AN/AUS Knopf (1) Dieser Knopf schaltet den Joystick an und aus. Benutzen Sie diesen Knopf nicht, um den Elektrorollstuhl zum Halten zu bringen, außer es handelt sich um einen Notfall. Geschwindigkeit reduzieren (2) Dieser Knopf reduziert die Geschwindigkeit. Geschwindigkeit erhöhen (3) Dieser Knopf erhöht die Geschwindigkeit. -
Seite 13: Freilaufmodus
GEBRAUCHSANLEITUNG VOR DEM FAHREN 1. Betätigen Sie den EIN/AUS-Knopf. Nachdem die Batterieanzeige kurz geblinkt hat, schaltet sich der Joystick ein. 2. Wählen Sie die Geschwindigkeitsstufe aus, die Ihren Manövrierfähigkeiten entspricht. Hinweis: Wenn Sie den Joystick vor oder unmittelbar nach dem Betätigen des EIN/AUS-Knopfes betätigen, wird der Elektrorollstuhl sich nicht bewegen und die Batterieanzeige wird aufleuchten. -
Seite 14: Zerlegen Und Zusammenbauen
ZERLEGEN UND ZUSAMMENBAUEN Bauteile des R-10 1. Kapitänssitz mit Joystick 2. Fahrgestellabdeckung 3. Rahmen 4. Batterien 5. Ladegerät (kein Bauteil) - Seite 15 ZERLEGEN UND ZUSAMMENBAUEN Achtung: Bitte zerlegen Sie den Elektrorollstuhl nur mit großer Vorsicht. Das Zerlegen sollte jemand mit der nötigen Kraft übernehmen. VORGEHENSWEISE 1. Suchen Sie sich einen geräumigen Ort zum Zerlegen des E-Rollstuhls. 2. Ziehen Sie den Stecker des Joysticks heraus. 3.
-
Seite 16: Akkus Und Das Laden Der Akkus
AKKUS UND DAS LADEN DER AKKUS BATTERIEN Der Lieferumfang des Elektrorollstuhls beinhaltet zwei 12-Volt Batterien. Diese sind verschlossen und wartungsfrei und befinden sich unter dem Sitz des E- Rollstuhls. Die Lebensdauer der Batterien ist abhängig von Temperatur, dem Gelände und dem Gewicht des Nutzers. Die Ladestandsanzeige gibt den aktuellen Ladestand der Batterien wieder. - Seite 17 AKKUS UND DAS LADEN DER AKKUS Im folgendem wird die Bedeutung der einzelnen Blinkcodes auf der Tabelle 1 Ladestandsanzeige erläutert: Anzeige Beschreibung Bedeutung Bemerkung keine LED leuchtet Der Elektrorollstuhl ist ausgeschaltet. alle LEDs leuchten Der Rollstuhl ist Weniger LEDs eingeschaltet. bedeuten, dass der Akku nicht vollständig geladen...
- Seite 18 6. Benutzen Sie nur das im Lieferumfang enthaltene Ladegerät. Verwenden Sie auf gar keinen Fall Autobatterien zum Aufladen des Elektrorollstuhls. Für Ersatz kontaktieren Sie bitte Ihren TRENDMOBIL-Händler. 7. Inspizieren Sie das Ladegerät auf eventuelle Defekte der Kabel und Stecker, bevor Sie es benutzen.
-
Seite 19: Leuchtmelder Am Ladegerät
AKKUS UND DAS LADEN DER AKKUS DER LADEVORGANG 1. Verbinden Sie das Ladegerät mit der Ladebuchse vor dem Joystick (vgl. Punkt 8, Abb. 5) 2. Stecken Sie das Ladegerät in eine Wandsteckdose. 3. Danach beginnt der Ladevorgang automatisch. LEUCHTMELDER AM LADEGERÄT Modell: SC 1150A-30C Modell: PF 2405 Leuchtsignal... -
Seite 20: Fehlersuche
Ihnen deshalb möglich die Fehlerquellen auch ohne den Einsatz von Werkzeugen in Erfahrung zu bringen. Sollte ein Fehler auftreten, den Sie nicht in der unten aufgeführten Tabelle finden, bringen Sie Ihren E-Rollstuhl bitte umgehend zu Ihrem TRENDMOBIL-Händler. Benutzen Sie den Rollstuhl auf keinen Fall. Tabelle 2... -
Seite 21: Ruhemodus
FEHLERSUCHE SPERRMODUS Der Joystick verfügt über eine Sperrfunktion, um unbefugten Gebrauch zu verhindern. Zur Sperrung und Entsperrung des Joysticks befolgen Sie folgende Schritte: Sperrung: • Halten Sie den Ein-/Aus Knopf für vier Sekunden gedrückt, während der Elektrorollstuhl eingeschaltet ist. • Das Display schaltet sich daraufhin sofort aus. •... -
Seite 22: Technische Daten
14-16 vollen Standardbatterie) Ladegerät Eingebaut/separat Separat 24V/5Ah Alle technischen Daten können jederzeit Änderungen unterliegen. TRENDMOBIL behält sich das Recht auf jedwede Veränderung des Gerätes vor. Die Reichweite verändert sich durch folgende Faktoren: 1. Nutzergewicht 2. Oberfläche der befahrenden Strecke 3. Kapazität und Zustand der Batterie 4. -
Seite 23: Gewährleistung Und Haftungsausschuss
GEWÄHRLEISTUNG UND HAFTUNGSAUSSCHUSS Herzlichen Glückwunsch zum Kauf des R-10 Elektrorollstuhls. Dieser Rollstuhl ist ungeeignet für Menschen, deren körperliche Verfassung ein sicheres Bedienen nicht ermöglicht. TRENDMOBIL lehnt jedwede Verantwortung für persönliche Schäden oder Sachschäden an, die durch unsachgemäßen Gebrauch des E-Rollstuhls entstanden sind.
