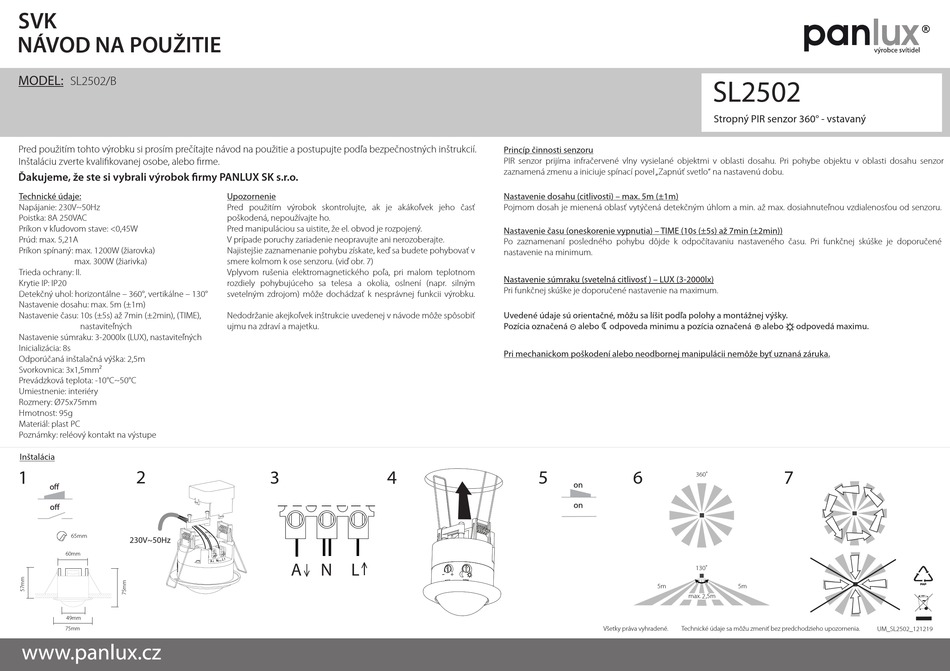

SVK
NÁVOD NA POUŽITIE
MODEL:
SL2502/B
Pred použitím tohto výrobku si prosím prečítajte návod na použitie a postupujte podľa bezpečnostných inštrukcií.
Inštaláciu zverte kvalifikovanej osobe, alebo firme.
Ďakujeme, že ste si vybrali výrobok firmy PANLUX SK s.r.o.
Technické údaje:
Napájanie: 230V~50Hz
Poistka: 8A 250VAC
Príkon v kľudovom stave: <0,45W
Prúd: max. 5,21A
Príkon spínaný: max. 1200W (žiarovka)
max. 300W (žiarivka)
Trieda ochrany: II.
Krytie IP: IP20
Detekčný uhol: horizontálne – 360°, vertikálne – 130°
Nastavenie dosahu: max. 5m (±1m)
Nastavenie času: 10s (±5s) až 7min (±2min), (TIME),
nastaviteľných
Nastavenie súmraku: 3-2000lx (LUX), nastaviteľných
Inicializácia: 8s
Odporúčaná inštalačná výška: 2,5m
Svorkovnica: 3x1,5mm²
Prevádzková teplota: -10°C~50°C
Umiestnenie: interiéry
Rozmery: Ø75x75mm
Hmotnost: 95g
Materiál: plast PC
Poznámky: reléový kontakt na výstupe
Inštalácia
1 2
65mm
230V~50Hz
60mm
49mm
75mm
Upozornenie
Pred použitím výrobok skontrolujte, ak je akákoľvek jeho časť
poškodená, nepoužívajte ho.
Pred manipuláciou sa uistite, že el. obvod je rozpojený.
V prípade poruchy zariadenie neopravujte ani nerozoberajte.
Najistejšie zaznamenanie pohybu získate, keď sa budete pohybovať v
smere kolmom k ose senzoru. (viď obr. 7)
Vplyvom rušenia elektromagnetického poľa, pri malom teplotnom
rozdiely pohybujúceho sa telesa a okolia, oslnení (napr. silným
svetelným zdrojom) môže dochádzať k nesprávnej funkcii výrobku.
Nedodržanie akejkoľvek inštrukcie uvedenej v návode môže spôsobiť
ujmu na zdraví a majetku.
3 4
A N L
Princíp činnosti senzoru
PIR senzor prijíma infračervené vlny vysielané objektmi v oblasti dosahu. Pri pohybe objektu v oblasti dosahu senzor
zaznamená zmenu a iniciuje spínací povel „Zapnúť svetlo" na nastavenú dobu.
Nastavenie dosahu (citlivosti) – max. 5m (±1m)
Pojmom dosah je mienená oblasť vytýčená detekčným úhlom a min. až max. dosiahnuteľnou vzdialenosťou od senzoru.
Nastavenie času (oneskorenie vypnutia) – TIME (10s (±5s) až 7min (±2min))
Po zaznamenaní posledného pohybu dôjde k odpočítavaniu nastaveného času. Pri funkčnej skúške je doporučené
nastavenie na minimum.
Nastavenie súmraku (svetelná citlivosť ) – LUX (3-2000lx)
Pri funkčnej skúške je doporučené nastavenie na maximum.
Uvedené údaje sú orientačné, môžu sa líšit podľa polohy a montážnej výšky.
Pozícia označená - alebo  odpoveda minimu a pozícia označená
Pri mechanickom poškodení alebo neodbornej manipulácii nemôže byť uznaná záruka.
5
-
+
Všetky práva vyhradené.
SL2502
Stropný PIR senzor 360° - vstavaný
alebo odpovedá maximu.
+
6 7
360˚
130˚
5m 5m
max. 3,5m
Technické údaje sa môžu zmeniť bez predchodzieho upozornenia. UM_SL2502_121219
