CZE

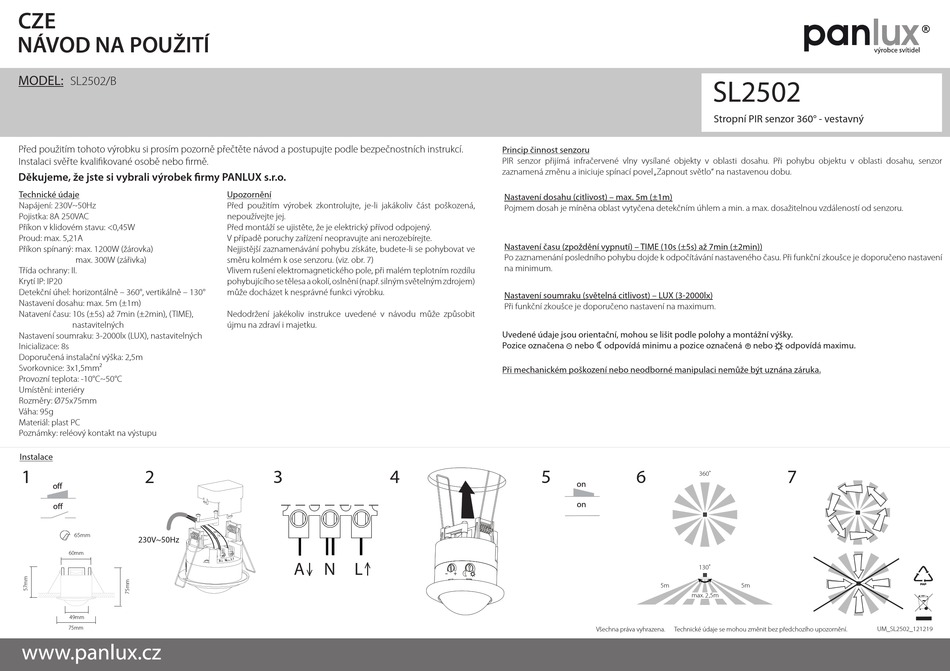

NÁVOD NA POUŽITÍ
MODEL:
SL2502/B
Před použitím tohoto výrobku si prosím pozorně přečtěte návod a postupujte podle bezpečnostních instrukcí.
Instalaci svěřte kvalifikované osobě nebo firmě.
Děkujeme, že jste si vybrali výrobek firmy PANLUX s.r.o.
Technické údaje
Napájení: 230V~50Hz
Pojistka: 8A 250VAC
Příkon v klidovém stavu: <0,45W
Proud: max. 5,21A
Příkon spínaný: max. 1200W (žárovka)
max. 300W (zářivka)
Třída ochrany: II.
Krytí IP: IP20
Detekční úhel: horizontálně – 360°, vertikálně – 130°
Nastavení dosahu: max. 5m (±1m)
Natavení času: 10s (±5s) až 7min (±2min), (TIME),
nastavitelných
Nastavení soumraku: 3-2000lx (LUX), nastavitelných
Inicializace: 8s
Doporučená instalační výška: 2,5m
Svorkovnice: 3x1,5mm²
Provozní teplota: -10°C~50°C
Umístění: interiéry
Rozměry: Ø75x75mm
Váha: 95g
Materiál: plast PC
Poznámky: reléový kontakt na výstupu
Instalace
1
2
65mm
230V~50Hz
60mm
49mm
75mm
Upozornění
Před použitím výrobek zkontrolujte, je-li jakákoliv část poškozená,
nepoužívejte jej.
Před montáží se ujistěte, že je elektrický přívod odpojený.
V případě poruchy zařízení neopravujte ani nerozebírejte.
Nejjistější zaznamenávání pohybu získáte, budete-li se pohybovat ve
směru kolmém k ose senzoru. (viz. obr. 7)
Vlivem rušení elektromagnetického pole, při malém teplotním rozdílu
pohybujícího se tělesa a okolí, oslnění (např. silným světelným zdrojem)
může docházet k nesprávné funkci výrobku.
Nedodržení jakékoliv instrukce uvedené v návodu může způsobit
újmu na zdraví i majetku.
3
4
A
N
L
Princip činnost senzoru
PIR senzor přijímá infračervené vlny vysílané objekty v oblasti dosahu. Při pohybu objektu v oblasti dosahu, senzor
zaznamená změnu a iniciuje spínací povel „Zapnout světlo" na nastavenou dobu.
Nastavení dosahu (citlivost) – max. 5m (±1m)
Pojmem dosah je míněna oblast vytyčena detekčním úhlem a min. a max. dosažitelnou vzdáleností od senzoru.
Nastavení času (zpoždění vypnutí) – TIME (10s (±5s) až 7min (±2min))
Po zaznamenání posledního pohybu dojde k odpočítávání nastaveného času. Při funkční zkoušce je doporučeno nastavení
na minimum.
Nastavení soumraku (světelná citlivost) – LUX (3-2000lx)
Při funkční zkoušce je doporučeno nastavení na maximum.
Uvedené údaje jsou orientační, mohou se lišit podle polohy a montážní výšky.
Pozice označena - nebo odpovídá minimu a pozice označená
Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
5
-
+
Všechna práva vyhrazena.
SL2502
Stropní PIR senzor 360° - vestavný
nebo
odpovídá maximu.
+
6
7
360˚
130˚
5m
5m
max. 3,5m
Technické údaje se mohou změnit bez předchozího upozornění.
UM_SL2502_121219
