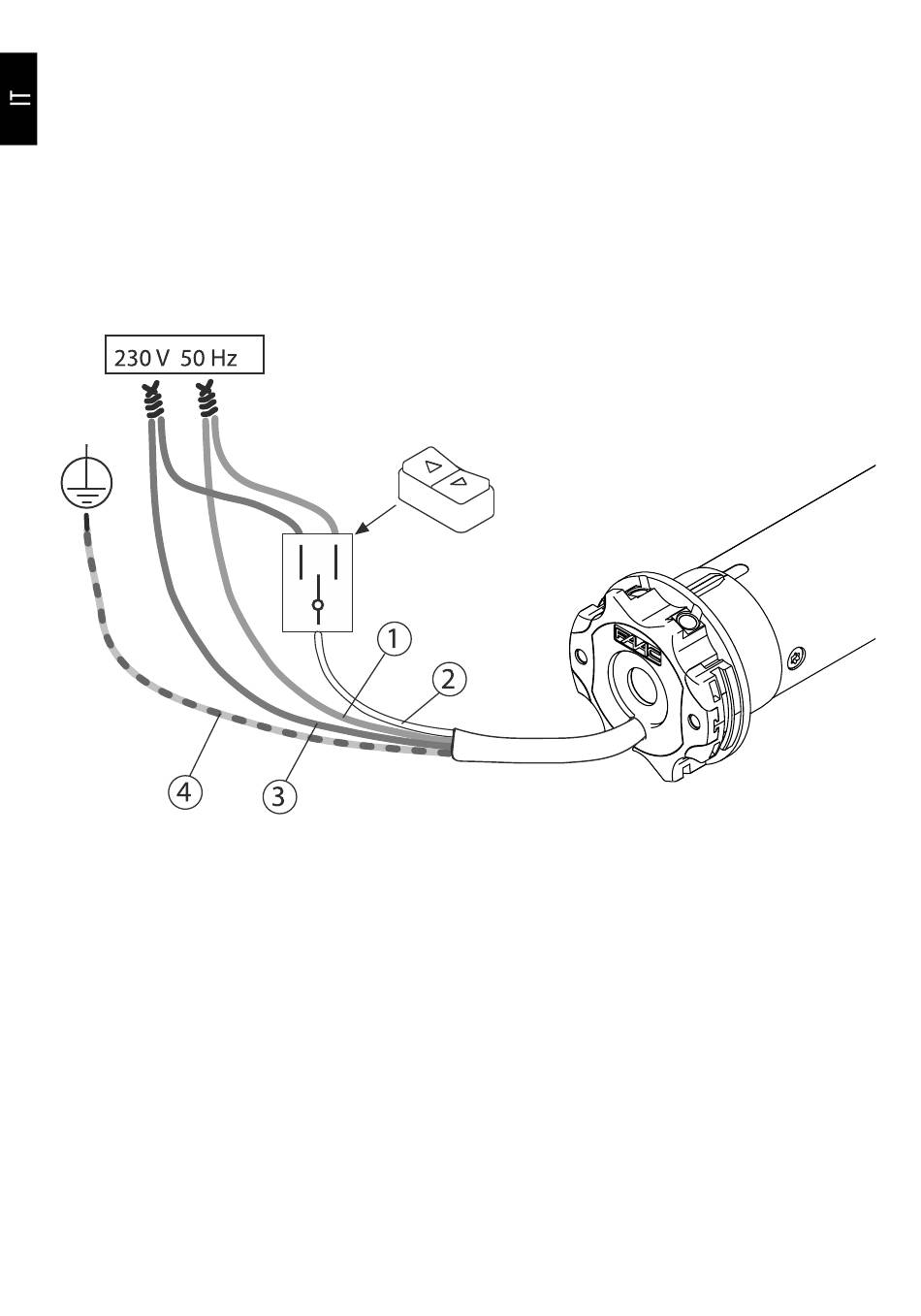

COLLEGAMENTI ELETTRICI PER COMANDO MOTORE CON DOPPIO
Per il collegamento della pulsantiera, usare solo pulsanti con interblocco elettrico
e meccanico, per impedire che si possano premere i due pulsanti contempora-
neamente.
Il motore riconosce automaticamente il tipo di pulsantiera (a 1 o 2 pulsanti) e
imposta la corretta modalità di funzionamento di conseguenza.
PROGRAMMAZIONE FILARE
Utilizzando la pulsantiera come descritto in questa pagina è possibile programmare
il motore da filo bianco o nero (programmazione filare). Per conoscere le procedure,
richiedere il libretto al vostro distributore.
TM2 ERX
PULSANTE INTERBLOCCATO
Pulsante con interblocco
meccanico e/o elettrico
18
1- marrone
2- bianco o nero
3- blu
4- giallo verde
A4518_6G41_Rev.A
