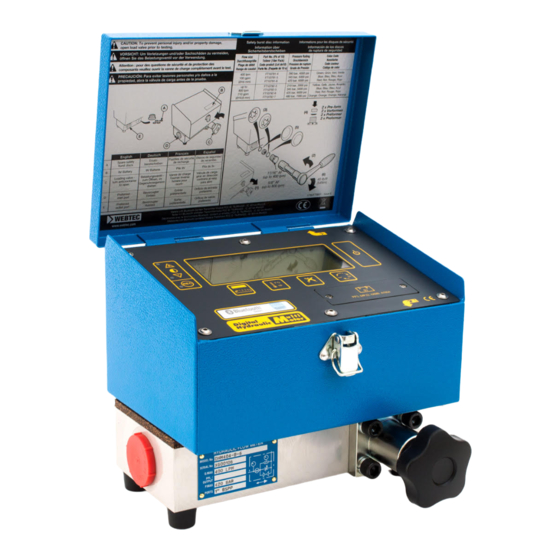

WEBTEC DHM 4-Serie Bedienungsanleitung
Digitaler hydraulik-multimeter mit datenaufzeichnung und drahtloser übertragung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
DHM 4 Series Digital Hydraulic Multimeter
with Data Record & Wireless Transfer
Baureihe DHM 4 Digitaler Hydraulik-Multimeter
mit Datenaufzeichnung und drahtloser Übertragung
Série DHM 4 Multimètre Hydraulique Digital
avec enregistrement des données et transfert sans fil
Tester hidráulico digital serie DHM 4
con grabación y transferencia inalámbrica de datos
www.webtec.com
1
Inhaltsverzeichnis
Verwandte Anleitungen für WEBTEC DHM 4-Serie
Inhaltszusammenfassung für WEBTEC DHM 4-Serie

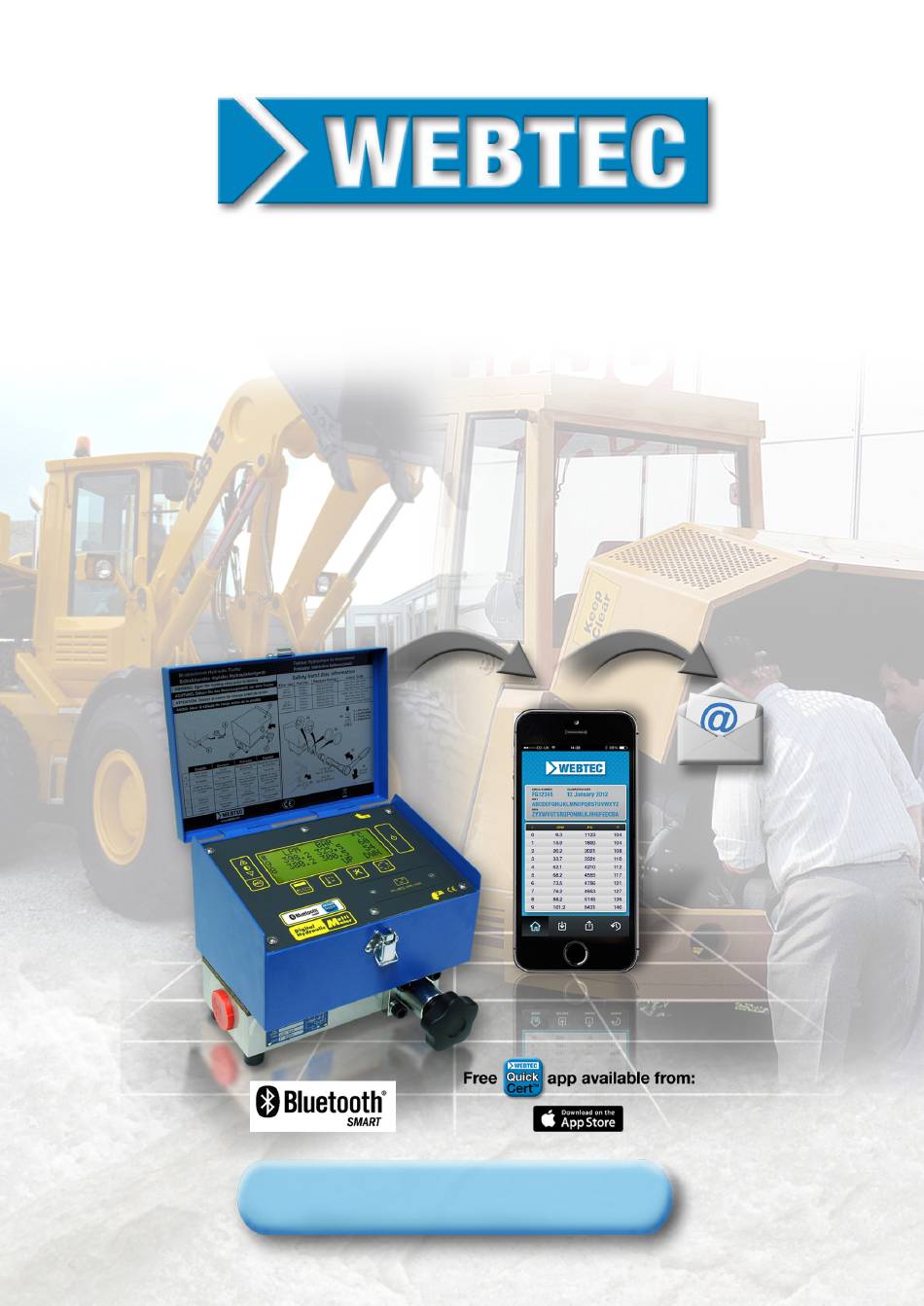

- Seite 1 Data Record & Wireless Transfer Baureihe DHM 4 Digitaler Hydraulik-Multimeter mit Datenaufzeichnung und drahtloser Übertragung Série DHM 4 Multimètre Hydraulique Digital avec enregistrement des données et transfert sans fil Tester hidráulico digital serie DHM 4 con grabación y transferencia inalámbrica de datos www.webtec.com...
- Seite 13 Quickcert App vom Tester abgerufen und von dort zu einem Zertifikat kompiliert werden, das Sie per E-Mail verschicken können. iOS® App Besuchen Sie den iTunes® Store und laden Sie sich die App “Webtec Quick Cert” auf Ihr Mobilgerät herunter. Tragbare Hydrauliktester von Webtec sind auf eine einfache Verbindung zu einem Hydraulikkreislauf ausgelegt.
- Seite 14 Arbeitsweise Durchflussmessung Der Tester misst den Durchfluss über eine Axialturbine, die im Basisblock aus Aluminium integriert ist. Der Öldurchfluss versetzt die Turbine in eine Drehbewegung, deren Drehzahl sich proportional zur Strömungsgeschwindigkeit des Öls verhält. Die Umdrehungen der Turbine werden von einem magneto-induktiven Durchflusssensor erfasst, der jedes Mal einen Impuls an die Elektronik abgibt, wenn ein Turbinenblatt an ihm vorbei gleitet.
-
Seite 15: Allgemeine Bedienung
Max. Druck (in bar) = 5 x Durchfluss (l/min) +30 Nicht mit Wasser verwenden Die standardmäßigen Webtec-Hydrauliktester sind auf Mineralöle mit angemessenen Schmiereigenschaften ausgelegt. Sie sind nicht zur Verwendung mit Wasser bzw. Flüssigkeiten mit hohem Wasseranteil geeignet. Ist ein Tester mit Wasser versetzt, muss er sofort mit Brennspiritus, denaturiertem Alkohol oder Ähnlichem durchgespült und anschließend mit... -
Seite 16: Allgemeine Technische Daten Für Alle Modelle
Allgemeine technische Daten für alle Modelle Umgebungstemperatur: 5 bis 40°C (41 – 104°F) Fluidart: Hydrauliköl Fluidtemperatur: DHM - 0 bis 105 °C (32 bis 220 °F) Genauigkeit: Siehe technische Daten des Modells Konstruktionsmaterial Gehäuse: Lackierter Stahl Durchflussblock: Hochzugfestes Aluminium Dichtungen: standardmäßig Viton, EP-Dichtungen auf Anfrage Details zur Batterie PP3 9 Volt Alkaline (IEC6LR61, ANSI/NEDA 1604A) -
Seite 17: Technische Daten
Technische Daten EU (l/min/Grad Celsius) Modellnummer Durchflussbereich (l/min) Druckbereich (bar) Ein- und Auslassanschlüsse DHM404-B-6 10 - 400 0 - 420 (0 - 600 Spitze) 1” BSPP DHM804-S-7-L 20 - 800 0 - 480 (0 - 600 Spitze) 1-7/8” -12UN #24 SAE ORB US (gpm/Fahrenheit) Modellnummer Durchflussbereich (gal/min) Druckbereich (psi) - Seite 18 Baureihe DHM 4: Digitale Hydraulik-Multimeter Kontrast Kontrast Digitaldisplay Ein/Aus-Schalter erhöhen vermindern Daten Bildschirm Wechseln: Spitzen Wechseln: Batterie- aufzeichnen wechseln Temperatur löschen Maßeinheit fachdeckel und Leistung Druck/Leistung Kontrast erhöhen – Taste gedrückt halten, dadurch wird der Bildschirmtext dunkler und je nach Lichtverhältnissen leichter lesbar. Kontrast vermindern - Taste gedrückt halten, dadurch wird der Bildschirmtext heller.
- Seite 19 Bildschirm 1 (digital) Dieser Bildschirm zeigt die Messart, den jeweiligen Wert und die Maßeinheiten im digitalen Format an. In der unteren Zeile wird je nach Auswahl entweder die Leistung oder die Temperatur angezeigt. Bildschirm 2 (analog) Auf diesem Bildschirm werden die Messwerte in der gleichen Reihenfolge wie in Bildschirm 1 angezeigt, wobei jedoch der Wert, die Maßeinheiten und ein Balkendiagramm in Verbindung mit dem entsprechenden Wert dargestellt werden.
-
Seite 20: Bedienung Des Dhm
Bedienung des DHM Zum Einschalten des Instruments müssen Sie diese Taste kurz drücken. Zum Ausschalten des Instruments müssen Sie diese Taste gedrückt halten. Nach dem Einschalten des Instruments werden auf zwei Informationsbildschirmen u. A. folgende Statusdaten angezeigt: l Aktuelle Version der auf dem Instrument ausgeführten Software l Gesamtlaufzeit in Minuten l Turbinentyp l Kalibrierungsnummer der Turbine... - Seite 21 Im Effizienzmodus ändert sich der Prozentwert in Zeile 3, wenn die Durchflussmenge und der Druck schwanken. Damit wird die Differenz zum Ausgangspunkt wiedergegeben: Bei Betätigung der Taste “Aufzeichnen”, während Bildschirm 1, 2 oder 3 (Live- Datenansicht) aktiv ist, werden die unmittelbaren Werte für Durchflussmenge, Druck und Temperatur im Speicher abgelegt.
- Seite 22 (12”) langen Micro-Bore-Schlauch. Der Messkopf ist fest in den Testerblock eingebaut; das Niederdruckmessgerät lässt sich bei laufendem Betrieb des Geräts von Hand anschließen. Bitte wenden Sie sich an unser Vertriebsbüro. Verwenden Sie ausschließlich von Webtec zugelassene Teile und Zubehör, bei Verwendung anderer Komponenten könnten dauerhafte...
- Seite 43 établies par Webtec Products Ltd. dans les documentations techniques associées, ou encore par l’utilisation d’un fluide incompatible. Dans le cadre de la garantie, l’unique obligation de Webtec Products Ltd. se limite, à titre gratuit, à la réparation ou remplacement des pièces que Webtec Products Ltd.
- Seite 44 Webtec behält sich das Recht vor, Verbesserungen oder Änderungen der Spezifikationen ohne Ankündigung vorzunehmen. Webtec se réserve le droit d’améliorer et de changer ses spécifications sans préavis. Webtec se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso.
