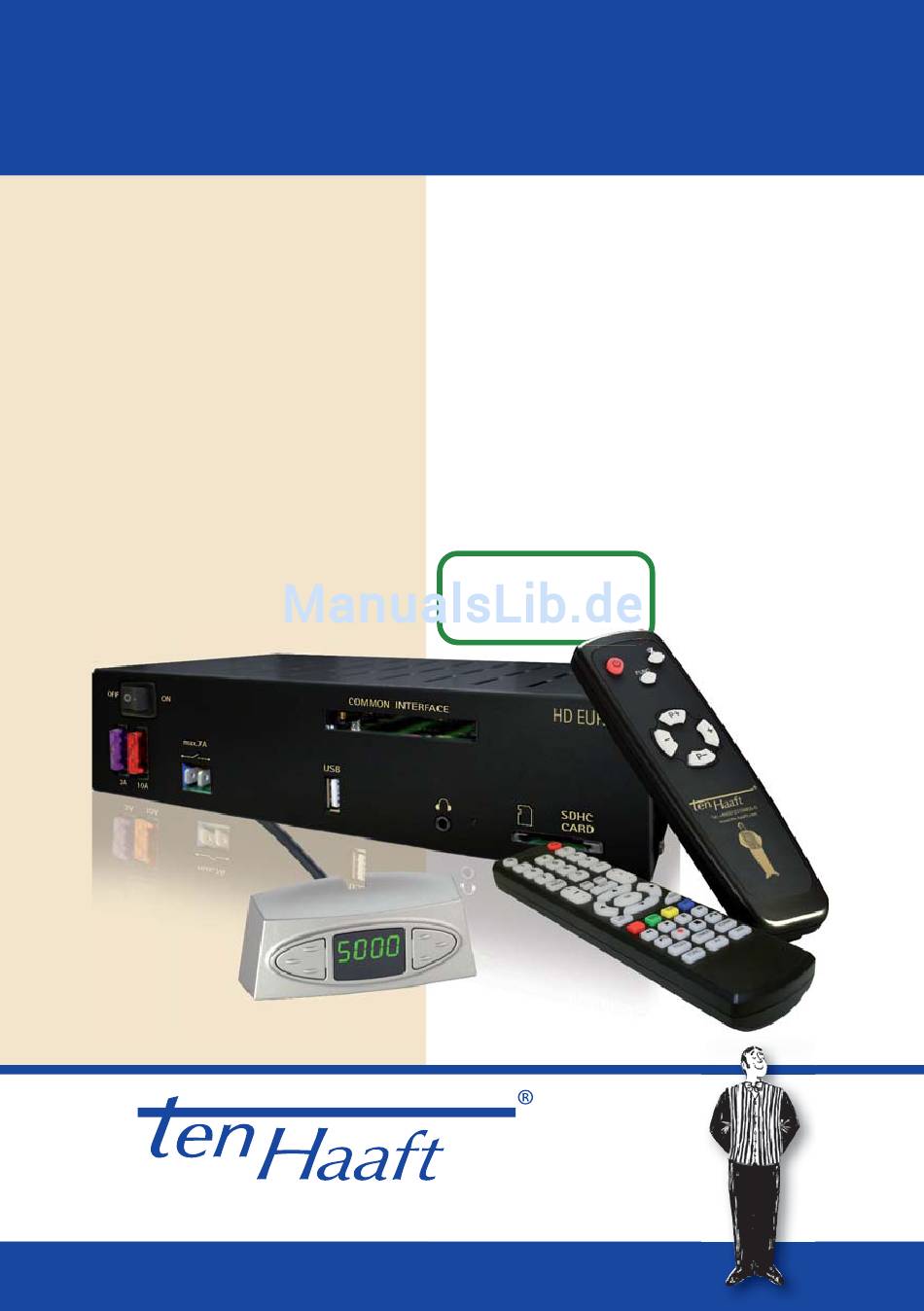

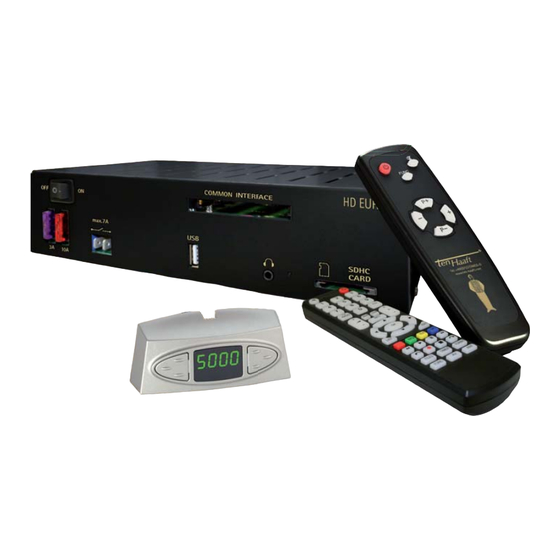

- Seite 1 Bedienungsanleitung HD Receiver „Europe“ HDTV Innovative Mobile Technology Stand: 03/2013 Sprache: deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines 1.1 Zur Besonderen Beachtung 2. Bedienelemente Receiver 2.1 Fernbedienung 2.2 Satmaus - Bedienung ohne Fernbedienung 3. Bedienung Receiver 3.1 Receiver Menübaum 3.2 Senderliste / Bearbeiten 3.3 Senderliste / Suchlauf 3.4 Konfi guration 3.5 Extras 3.6 Timer 4. Aufbau- und Gerätebeschreibung 4.1 Anschlüsse 4.2 CI Common Interface Modul 4.3 Softwareaktualisierung... -
Seite 3: Zur Besonderen Beachtung
1.1 Zur Besonderen Beachtung Stellen Sie den Receiver an einem Ort auf, an dem eine ausreichende Luftzirkulation gewährleistet ist und sich keine Wärmequellen in der Nähe befi nden. Dadurch vermeiden Sie einen internen Hitzestau und stellen eine längere Lebensdauer sicher. Stellen Sie nichts auf den Receiver - werden die Ventilationsöffnungen blockiert, kann es zu Fehlfunktionen und Beschädigungen bis hin zur Selbstentzündung kommen. -
Seite 4: Fernbedienung
2.1 Fernbedienungen Einschalten/Ausschalten des Receivers (Power) Stummschalten der Lautsprecher (Mute) Durch langes Drücken (3 Sek.) wird die Sleep-Funktion aktiviert Zifferntasten für Kanaldirekteingabe Wechsel zwischen Fernseh- und Radiobetrieb Auswahl einer Favoritenliste Lautstärke einstellen Programmumschaltung Öffnet Bildschirmmenüs Schaltet auf das zuletzt gesehene Programm zurück Schaltet Teletext Mixmode ein / aus Blendet aktuelle Programminformationen (EPG) ein Menünavigation hoch... - Seite 5 Ton Optionen auswählen Rücklauf Vorlauf Startet die Wiedergabe Hält die Wiedergabe an Startet die Timeshift Funktion Beendet die Wiedergabe Startet die Aufnahme einer Sendung Springt in der aufgezeichneten Sendung 5 Minuten zurück Springt in der aufgezeichneten Sendung 5 Minuten vor Aufnahmeübersicht aufrufen Timerliste aufrufen Auswahl der Video-Aufl...
-
Seite 6: Satmaus - Bedienung Ohne Fernbedienung
2.2 Satmaus - Bedienung ohne Fernbedienung Sat-Maus-Stecker (RJ-45) Linke Sat-Maus-Taste Display Fernbedienungsempfänger Rechte Sat-Maus-Taste Über die zwei Tasten an der abgesetzten Anzeigeeinheit (Sat-Maus) ist eine Notbedienung des Receivers möglich, wenn keine Fernbedienung vorhanden ist. Dabei haben die Tasten folgende Funktionen: Wechsel zum nächsten Sender der Senderliste Wechsel zum vorherigen Sender der Senderliste Wenn Sie beide Tasten gleichzeitig kurz drücken, können Sie zwischen RADIO und TV wech-... -
Seite 7: Receiver Menübaum
3.1 Receiver Menübaum Zugang über Fernbedienungstaste „Menu“ Hauptmenü Senderliste Bearbeiten Suchlauf In Datei sichern Aus Datei laden Transponderliste Satellitenliste Werksliste wiederherstellen Konfi guration Allgemein Datum und Uhrzeit Sprachen Passwort und Jugendschutz Empfang Audio, Video PVR / Laufwerke Netzwerk Werkseinstellungen Extras Dateimanager Webradio Kalender... -
Seite 8: Funktion
3.1 Receiver Menübaum Bedienung mit Fernbedienung: Funktion Einstellmöglichkeit Hauptmenü / Senderliste Bearbeiten Sender sortieren, Favoritenlisten bearbeiten Suchlauf Sendersuche In Datei sichern Senderliste exportieren Aus Datei laden Senderliste importieren Transponderliste Transponder hinzufügen, entfernen Satellitenliste Basiseinstellungen der Satelliten bearbeiten Werksliste wieder- Senderlisten werden auf Auslieferungszustand gesetzt herstellen Hauptmenü... -
Seite 9: Einstellmöglichkeit
3.1 Receiver Menübaum Funktion Einstellmöglichkeit Hauptmenü / Extras Dateimanager Anzeige der Laufwerke und Dateien Webradio Webradio ein-/ausschalten Kalender Kalenderanzeige des aktuellen Jahres Software Aktualisierung der Software aktualisieren Systeminfo Systeminformationen Tunerinfo Tuner Informationen (aktueller Tuner, aktueller Satellit, aktueller Transponder, Signalpegel, Signalqualität Programminfo Programminformationen zum eingestellten Sender Netzwerkinfo... -
Seite 10: Senderliste / Bearbeiten
3.2 Senderliste / Bearbeiten Ihr Digital CI Receiver verfügt über 10 Sender sortieren frei programmierbare Favoritenlisten. TV Programme Favorites 1 0001 Das Erste HD Eine Favoritenliste ist eine Auswahl 0002 ZDF HD von Kanälen aus der gesamten Sen- 0003 SAT.1 0004 RTL Television derliste. -
Seite 11: Favoritenliste Erstellen
3.2 Senderliste / Bearbeiten Favoritenliste erstellen Wählen Sie mit der blauen Taste eine Favoritenliste aus (die Liste 1 ist bereits vor- ausgewählt). Markieren Sie in der Liste „TVProgramme “ ein Programm, um es durch Betätigung der Taste [OK] zu der aktuellen Favoritenliste hinzuzufügen. Möchten Sie das in der Liste nächste Programm auch hinzufügen, betätigen Sie einfach erneut die Taste [OK]. -
Seite 12: Senderliste / Suchlauf
3.3 Senderliste / Suchlauf Wählen Sie zuerst den abzusuchenden Sendersuche Satelliten aus (z.B. „ASTRA“), dann die Satelliten auswählen: Astra 19,2°E Art des Suchlaufs: Auto um den Satel- Art des Suchlaufs: Auto liten komplett abzusuchen Einzelner Freie / Verschlüsselte Progra... Nur Freie TV / Radio Programme: TV + Radio TP um nur einen Transponder des... -
Seite 13: Konfi Guration
3.4 Hauptmenü / Konfiguration Konfi guration des Receivers Konfiguration Allgemein Datum und Uhrzeit Sprachen Passwort und Jugendschutz Empfang Audio, Video PVR / Laufwerke Netzwerk Werkseinstellungen MENU : Zurück Konfi guration des Receivers / Konfiguration: Allgemein Menüpunkt Allgemein CEC Steuerung Automatische Abschaltung Fernbedienung: Sleep Timer: MENU : Zurück... -
Seite 14: Extras
3.5 Extras 1. Signalstärke Extras Nach dem Ausrichten der Antenne Dateimanager können Sie im Untermenü „Extras Webradio / Tunerinfo“ jederzeit die Signal- stärkeanzeige aufrufen. Anhand des Kalender dargestellten vertikalen Balkens Software aktualisieren können Sie die Signalstärke beur- teilen. Systeminfo Der C/N-Wert gibt nochmals densel- Tunerinfo ben Wert in dB an. -
Seite 15: Systeminfo
EU/3.00 Mar 5 2013 08:59:55 PSU-Firmware: 1.000 Diese Information wird zu Servicezwe- Motor-Revision: 00404 cken oder Software Aktualisierungen benötigt. Beispiel: ten Haaft Serial: 2800805030 MENU : Zurück EXIT : Schließen ten Haaft Build: EU/3.00 PSU-Firmware: 1.00 Motor Revision: 00404 (nur bei vollautomatischen Anlagen) -
Seite 16: Timer
3.6 TIMER Der Timer ist dazu gedacht um Festplattenaufnahmen komfortabel zeitgesteu- ert durchführen zu können. Die Timer-Funktion steht darüber hinaus auch bei Geräten ohne HD zur Verfügung. Sie können die Funktion in diesem Fall z.B. verwenden wenn Sie eine bestimmte Sendung auf einem bestimmten Kanal keinesfalls verpassen möchten. -
Seite 17: Anschlüsse
4.1 Anschlüsse COMMON INTERFACE E UR OPE max.7A SDHC CARD Hauptschalter AUS/EIN Einschubschacht für CI-Module Schaltkontakt ( max. 7A / 30V DC) Kopfhöreranschluss (3,5mm Klinkenstecker) USB 2.0 Anschluss für PVR-Funktionen Einschubschacht für SD-Karten 8 10 12 9 11 13 CVBS L-Audio-R S/PDIF CTRL... -
Seite 18: Ci Common Interface Modul
4.2 CI Common Interface Modul Common Interface Einschub: Kein Modul MENU : Zurück EXIT : Schließen An der Frontseite des Gerätes fi nden sich ein Einschub, der zur Aufnahme von Mo- dulen zur Dekodierung verschlüsselter Programme vorgesehen ist. Um eine Beschädigung zu vermeiden, dürfen ausschließlich Module gesteckt wer- den, die das „PC Card“-Logo tragen. -
Seite 19: Softwareaktualisierung
4.3 Softwareaktualisierung Über den Menüpunkt Extras / Software aktualisieren Software aktualisieren können Sie Von Datei aktualisieren mittels USB-Schnittstelle Software- Vom Web aktualisieren und Senderlisten aktualisieren. Aktuelle Softwareversion: V0.0.0.2 2013-01-23 08:23 Siehe auch www.ten-haaft.com : Abbrechen MENU : Zurück EXIT : Schließen... -
Seite 20: Technische Daten Receiver
4.4 Technische Daten Receiver SAT Tuner Eingangsfrequenzbereich 950…2150 MHz 75 Ω Eingangsimpedanz Eingangspegelbereich -60 … -25 dBm 2 Eingangsbuchsen F-Norm, weiblich LNB Steuersignal 22kHz - 13V/18V DVB-T2/C Tuner Frequenzbereich VHF (174MHz … 230MHz) UHF (470MHz … 790MHz) Video Video Decoder H.264 / AVC, MPEG-2 Video Aufl... -
Seite 21: Konformitätserklärung
Konformitätserklärung Declaration of Confirmity Déclaration de Conformité Wir, der Hersteller, ten Haaft GmbH , Oberer Strietweg 8, D-75245 Neulingen, GERMANY / ALLEMAGNE erklären hiermit, dass folgende Produkte den wesentlichen Anforderungen der folgenden Vorschriften entsprechen und somit ein CE-Zeichen in Übereinstimmung mit der EMV-Richtlinie 89/336/EWG und der KFZ-Richtlinie 72/245/EWG (i.d.F. -
Seite 22: Sender- Und Fernsehprogrammliste
5.1 Sender- und Fernsehprogrammliste Anhang Senderliste: In der originalen Senderliste (TV) sind bei der Auslieferung des Receivers die Pro- gramme wie folgt den einzelnen Satelliten zugeordnet: Satellit Position Kanal CH Astra 1 19,2°O 001 - 499 Hotbird 13°O 500 - 999 Astra 2 28,2°O 1000 - 1269... - Seite 23 5.1 Sender- und Fernsehprogrammliste Sie können die Senderliste jederzeit Ihren Wünschen entsprechend neu sortieren. Neue Senderlisten, die wir Ihnen unter www.ten-haaft.com zum Download anbie- ten, haben möglicherweise eine andere Aufteilung als die original in den Receiver eingespeicherte Liste. Solche Änderungen könnten zukünftig nötig werden, um neue Satelliten in die Liste aufnehmen zu können.
- Seite 24 MDR Sachsen Anixe SD BR FS Nord DW-TV NDR FS NDS Kabel eins EuroNews Super RTL CNN Int. Sky News Eurosport CNBC Europe 3sat Bloomberg TV arte BBC World n-tv RAI 1 BR FS Süd TRT International hr-fernsehen Al Jazeera...
-
Seite 25: Anhang Suchsatelliten
5.2 Anhang Suchsatelliten ASTRA 1: Der Satellit sendet insgesamt über 50 frei empfangbare deutschsprachige Fernseh- programme, darunter ausnahmslos alle großen privaten Sendeanstalten, die öffent- lichrechtlichen und alle Dritten sowie zahllose Radioprogramme, darunter auch alle öffentlichrechtlichen Radiosender aller deutschen Rundfunkanstalten. Er kann leider in der Türkei, im östlichen Mittelmehr und im Osten Europas nicht oder nur sehr eingeschränkt empfangen werden. - Seite 26 5.2 Anhang Suchsatelliten HISPASAT: HISPASAT deckt insbesondere die Iberische Halbinsel und die Kanarischen Inseln ab, ist aber auch in Italien, Frankreich, Benelux etc. gut zu empfangen. Das Program- mangebot ist auf den spanischen Raum zugeschnitten. EUTELSAT W3A: Der Satellit mit dem insgesamt bei weitem größten Empfangsgebiet. Neben ganz Europa wird auch der Nahe Osten ausgeleuchtet.
-
Seite 27: Hinweise Zum Umweltschutz
Die Entsorgung kann demgemäß im Rahmen der Altfahrzeug-Verord- nung (Europäische Altfahrzeugrichtlinie ELV, 2000/ 53/EG; für Deutschland: Altfahr- zeugV) zusammen mit dem Kraftfahrzeug erfolgen. Der Receiver enthält keine der gemäß Richtlinie als umweltschädlich eingestuften Stoffe. Abschließend wünschen wir Ihnen viel Freude mit Ihrem neuen ten Haaft Produkt! - Seite 28 Haaft GmbH Oberer Strietweg 8 75245 Neulingen-Göbrichen GERMANY Telefon + 49 (0) 72 37 / 48 55– 0 Telefax + 49 (0) 72 37 / 48 55– 50 E-Mail: info@ten-haaft.com Öffnungszeiten: Montag – Freitag 08:00 – 12:00 Uhr 13:00 – 16:30 Uhr...
