Indgangsmodstand:
Forsynet enhed .......................................... Nom. 10 Ω + PTC 10 Ω
Ikke-forsynet enhed ................................... R SHUNT = ∞, V DROP < 6 V
Elektriske specifikationer - UDGANGE:
Frekvensområde ......................................... 0,00005...25000 Hz
Min. frekvens (span) ................................... 0,00005 Hz
Duty cycle (0 ... 25000 Hz) ......................... 50%
eller
Programmerbar impulstid (f < 500 Hz) ....... 1...1000 ms
PNP-udgang:
I out max. .................................................... 30 mA
I out max. peak ........................................... 170 mA
V out min. / max. ......................................... 22 / 26 V
C out ............................................................ 10 nF
R out typ. ..................................................... 25 Ω
Elektromekanisk tæller ............................... 24 V / 135 mA / 20 ms
NPN-udgang:
I sink max. ................................................... 150 mA
I sink max. peak .......................................... 300 mA
Max. indgang ............................................. 55 V
C out ............................................................ 10 nF
R out typ. ..................................................... 10 Ω
TTL-udgang:
I sink/source min. ........................................ 15 mA
I sink/source peak ....................................... 100 mA
V out ............................................................ 5 V ±5%
C out ............................................................ 10 nF
R out typ. ..................................................... 55 Ω
GOST R godkendelse:
VNIIM .......................................................... Cert. no. Ross DK.ME48.V01899
Overholdte myndighedskrav:
EMC 2004/108/EF
Emission og immunitet ..................... EN 61326
LVD 73/23/EØF ........................................... EN 61010-1
PELV/SELV .................................................. IEC 364-4-41 og EN 60742
Af span = Af det aktuelt valgte område
12
Max. 90% duty cycle
Standard:

BESTILLINGSSKEMA:

Type Version
5222 Standard : A RTD / TC / mV / R : 1
mA / V / mV
Bemærk!
Husk at bestille CJC-stik type 5910 i forbindelse med TC-indgange med intern
CJC.

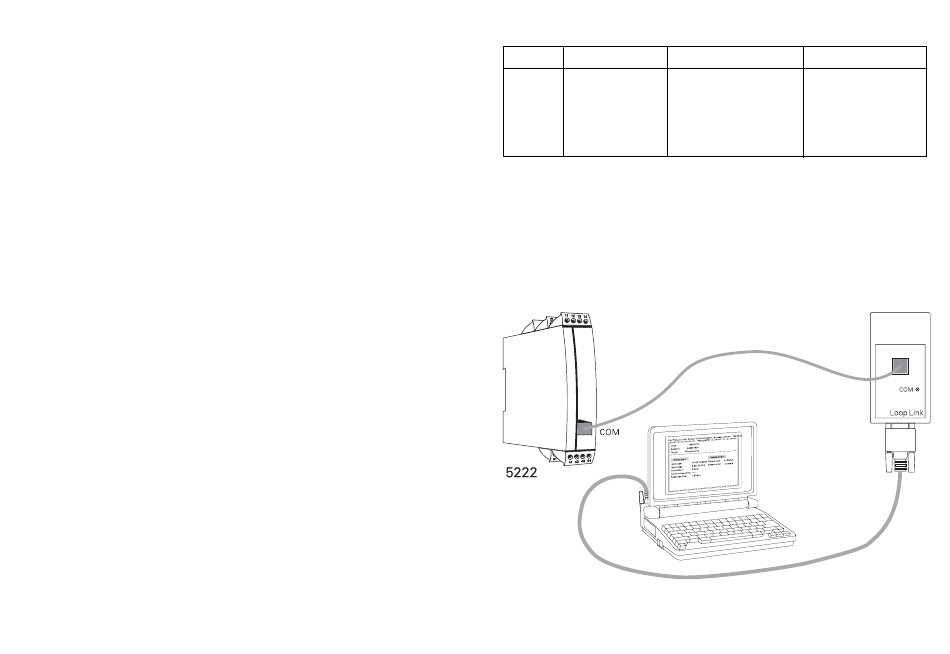

5222 FORBINDELSE TIL LOOP LINK:

Indgang Forsyning
24...65 VDC /
24...48 VAC
: 2
100...250 VDC / : B
80...230 VAC
: A
