SATEL

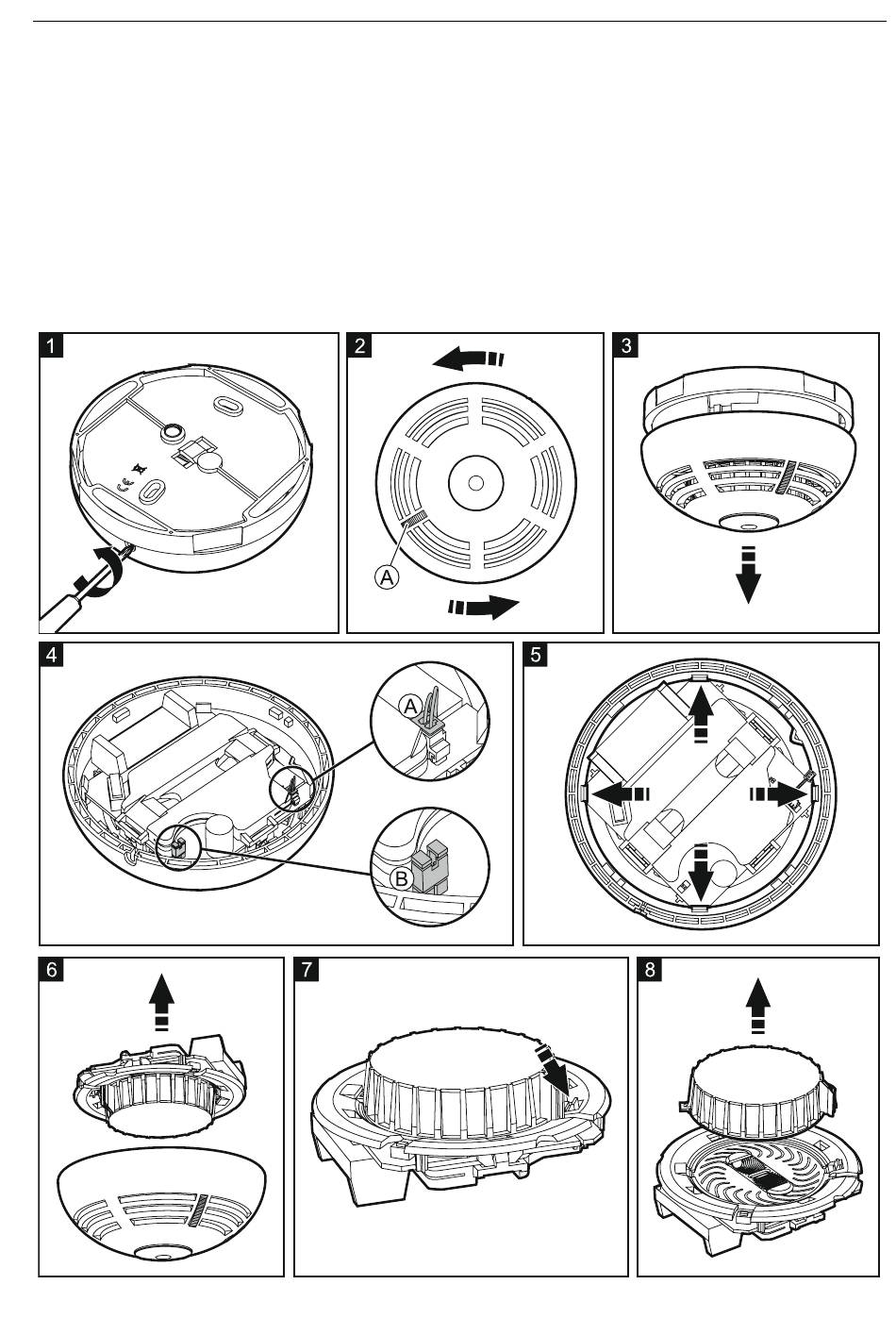

6. Ziehen Sie den Deckelhaken der optischen Kammer ab (Abb. 7) und nehmen Sie den Deckel ab (Abb. 8).
7. Reinigen Sie das Labyrinth im Deckel und das Unterteil der optischen Kammer mit einem kleinen Pinsel
oder mit Druckluft. Berücksichtigen Sie dabei alle Vertiefungen mit LEDs.
8. Setzen Sie den Deckel der optischen Kammer auf.
9. Legen Sie die Leitungen des piezoelektrischen Wandlers in die entsprechenden Nuten.
10. Montieren Sie die Elektronikplatine mit der optischen Kammer an den Haken des Deckels. Die Platine muss
so fixiert werden, dass die LED auf den Lichtwellenleiter trifft.
11. Stecken Sie den Stecker, der die Leitungen des piezoelektrischen Wandlers mit der Elektronikplatine
verbindet, ein.
12. Schließen Sie das Gehäuse des Melders.
13. Drücken und halten Sie den Test-/ Löschknopf (in der Abbildung 2 mit dem Buchstaben A gekennzeichnet).
Der Alarm sollte ausgelöst werden.
14. Legen Sie die Batterie wieder ein.
MSD-350
3
