IMI TA-Scope Premium Kurzanleitung Seite 4

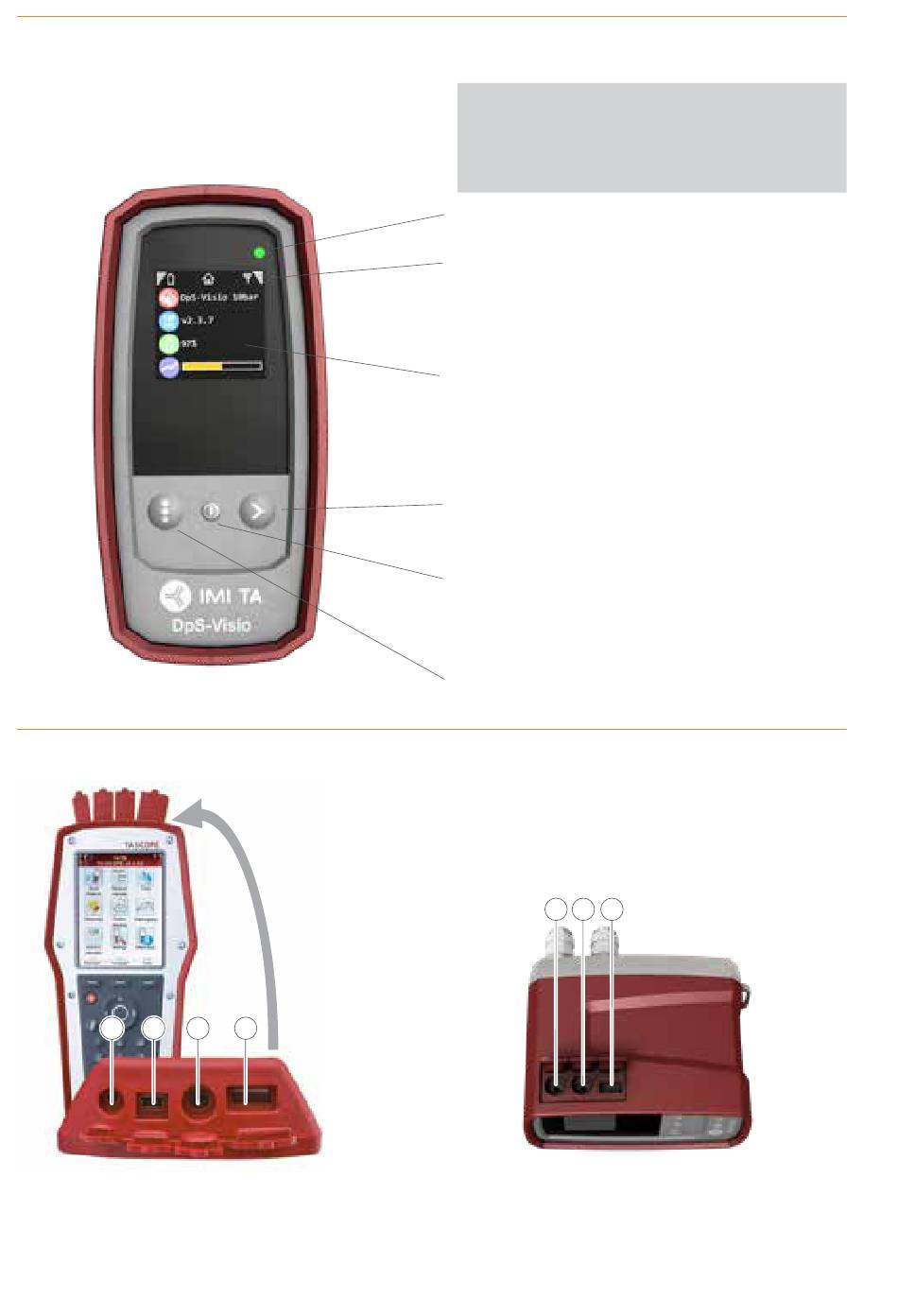

DpS-Visio
Das Display ist in drei Bereiche unterteilt, die
Informationsleiste, das Hauptdisplay und die
Funktionstasten.
Kabelanschlüsse
1 2
Anschlüsse am Messcomputer
1 Ladegerät
2 USB zu PC
3 Temperatursonde (SPTP oder DTS)
4 USB zu Differenzdruckfühler
4
3 4
!
Hinweis! Lassen Sie bei
Frostgefahr niemals Wasser im
Differenzdruckfühler (z. B. im Winter
in einem Fahrzeug)!
LED für Batteriestatus
Informationsleiste
Die Symbole auf der Informationsleiste zeigen
Informationen zu Batteriestatus, Anschlusstyp
und Stärke an.
Hauptdisplay
Zeigt den Status und einen Messwert, siehe
Seite 5, 6 und 8.
Funktionstasten
Pfeiltaste
- Knopf drücken um eine Messung zu starten
oder zum Ändern von Einstellungen
Ein/Aus taste
- Lang drücken zum Ein und Ausschalten
- Kurz drücken zum Ein und Ausschalten der
Anzeige
Navigationstaste
- Wechselt zwischen den Menüpunkten
Anschlüsse DpS-Visio
1 Temperatursonde 1 (SPTP oder DTS)
2 Temperatursonde 2 (SPTP order DTS)
3 Ladegerät und USB zu Handheld
1 2 3
