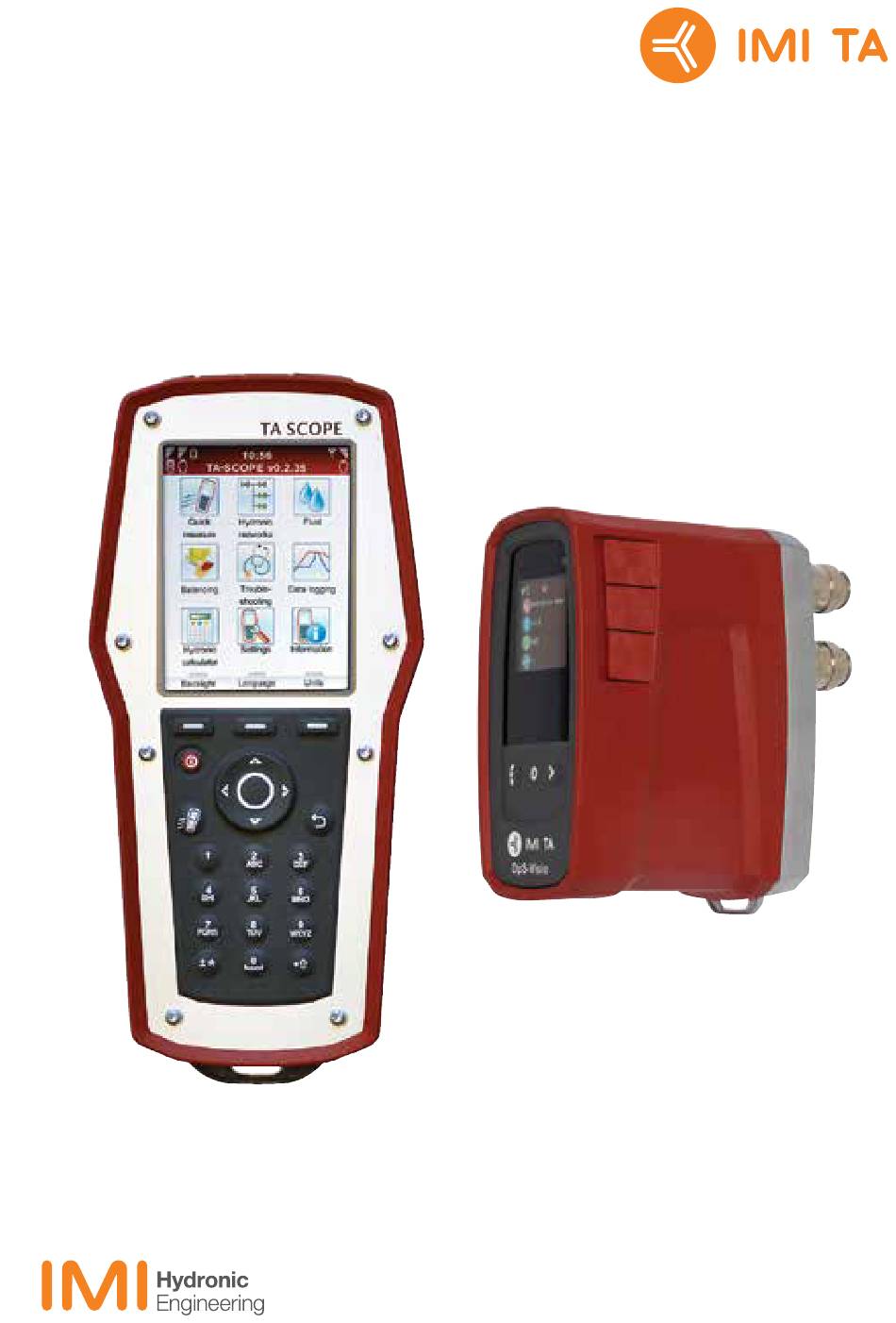

- Seite 1 310 298-06 DE 06.2019 TA-SCOPE Quick Guide...
-
Seite 2: Messgerät Und Messzubehör

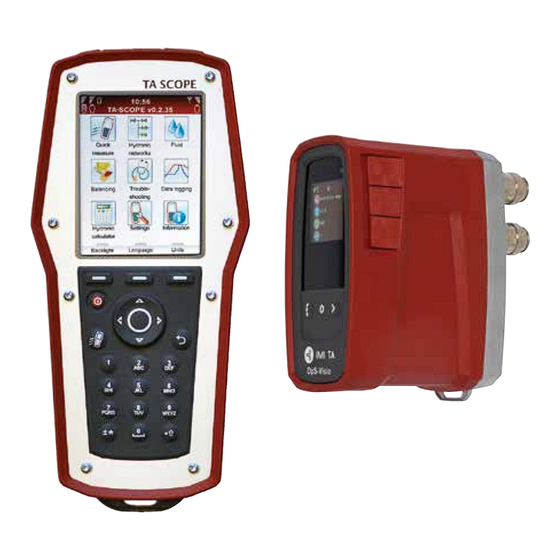

Willkommen! Messgerät und Messzubehör 1. Messcomputer (Hh) 2. Differenzdruckfühler-Einheit (DpS-Visio) 3. Digitaltemperaturfühler (DTF) 4. Mess-Schläuche, 500 mm, rot/blau 5. Sicherheitsdruck und Temperatursonde (SPTP) 6. Sicherheitsdrucksonde (SPP) 7. Messchläuche mit Doppelnadel, 150 mm 8. Taschenlampe 9. Spiegel 10. Adapter für ältere Ventile, rot/blau 11. - Seite 3 Display Das Display ist in drei Bereiche unterteilt, die Informationsleiste, das Hauptdisplay und die Funktionstasten. Informationsleiste Die Symbole auf der Informationsleiste zeigen Informationen zu Batteriestatus, Anschlusstyp und Stärke an. Symbole der Informationsleiste Batterie-Statusleiste Aufl aden des Akkus Batteriesymbol Messcomputer Differenzdruckfühler DpS-Visio Differenzdruckfühler (ältere Version) Kabellose Kommunikation...
- Seite 4 DpS-Visio Das Display ist in drei Bereiche unterteilt, die Hinweis! Lassen Sie bei Informationsleiste, das Hauptdisplay und die Frostgefahr niemals Wasser im Funktionstasten. Differenzdruckfühler (z. B. im Winter in einem Fahrzeug)! LED für Batteriestatus Informationsleiste Die Symbole auf der Informationsleiste zeigen Informationen zu Batteriestatus, Anschlusstyp und Stärke an.
- Seite 5 DpS-Visio – Reihenfolge des Hauptmenüs Navigationstaste Kurz drücken: Wechselt zwischen den hier beschriebenen Menüs. Lang drücken: In das Einstellmenü einsteigen. Home DpS-Visio Type (5 oder 10 bar) Software-Versionsnummer Ladezustand der Batterie Datenaufzeichnung (Ersetzt durch wenn der Aufzeichnungsvorgang auf den Start wartet) Langzeitmessungen Datenaufzeichnung (Ersetzt durch wenn der Aufzeichnungsvorgang...
-
Seite 6: Dps-Visio - Menü Einstellungen
DpS-Visio – Menü Einstellungen Im Menü Einstellungen werden anwenderspezifische Einstellungen des DpS-Visio sowie die Informationsdarstellungen eingestellt. Lang drücken um das Einstellmenü zu öffnen Lang drücken um das Menü zu schließen Kurz drücken - springt zu nächsten Anzeige Pfeiltaste zum Ändern der Einstellungen Menü... -
Seite 7: Durchflussmessung
Hosenbeine über die Stiefel, um zu verhindern/die Gefahr zu verringern, dass heißes Wasser in Ihre bitte eine entsprechende Stiefel gelangen kann. IMI Hydronic Engineering Schutzausrüstung. übernimmt keine Haftung für Verletzungen, die auf welche Art auch immer bei Messungen durch heißes Wasser verursacht wurden. -
Seite 8: Schnellmessung - Dps-Visio
Schnellmessung – DpS-Visio Messen des Differenzdrucks und der Temperatur Kurz oder lang* drücken Doppelter Druck By-pass Ventil Direkte Messung öffnet ohne Kalibrierung Spülen und kalibrieren By-pass Ventil schließt Zurück zum Hauptmenü Messung *) Hält man nach dem Start gedrückt, bleibt der Kalibriervorgang in der Spülphase. Die Spülphase wir beendet indem nicht mehr gedrückt wird. -
Seite 9: Übertragung Von Daten
Geräts und zum Erlöschen der Garantie führen. Weitere informationen entnehmen Sie bitte der Bedienungsanleitung. Kalibrierung/Service Das Messgerät (Dp Sensors, Temperaturfüh- Fragen Sie in ihrem zuständigen Verkaufsbüro ler) wurde vor der Lieferung kalibriert. nach weiteren Informationen. IMI Hydronic Englineering empfiehlt aber eine jährliche Kalibrierung und Servicierung. (Siehe Garantie/Kalibrierung/Service Formular). -
Seite 10: Kapazität Und Aufladen
Anleitung zum laden der Geräte (wähle den richtigen Steckadapter (Bild A).) Achtung! Es ist das zum Lieferumfang gehörende Multiladegerät von IMI Hydronic Engineering zu verwenden! 1. Vielfachladegerät in die Steckdose stecken. Warten bis die Anzeige grün ist. 2. Anstecken der Geräte an den USB Anschlüssen. - Seite 11 SPP/SPTP 32°F 0°C...
-
Seite 12: Technische Daten
Ausgangsspannung ......................... 5 VDC Ausgangsstrom........................6800 mA Steckadapter ...................... EU, UK, US, AU/NZ Technische Spezifikationen gültig auf einer Höhe von max. 2000 m. Wir behalten uns das Recht, technische Änderungen ohne Vorankündigung vorzunehmen. IMI Hydronic Engineering AB, 524 80 Ljung, Schweden. www.imi-hydronic.com...
