Selezione impedenza di chiusu-
ra
Sul retro del videocitofono è posizionato il
ponticello J12 che permette di adattare il se-
gnale video proveniente dalla montante e quindi
consentire un corretto funzionamento degli ap-
parati ad esso collegati.
Selección impedancia de cierre
Atrás del videoportero es posicionado el
puentecillo J12 que permite de adaptar la
señal video procedente del montante y por lo
tanto permitir un correcto funcionamiento de
los aparatos a ello conectado.

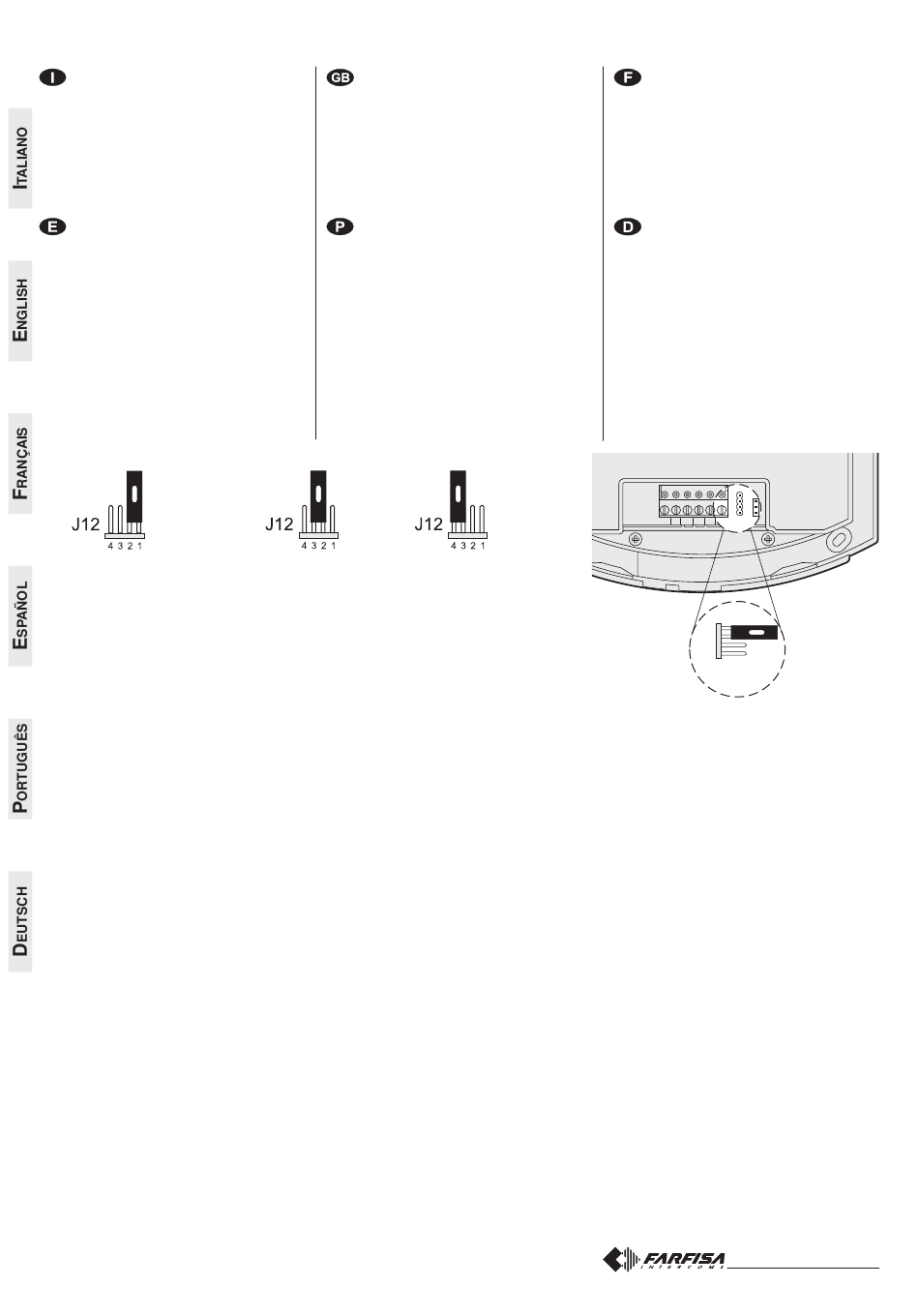

J12 Ponticello per adattare l'impedenza
del segnale video
J12 Puentecillo para adaptar la impedan-
cia de la señal de video
1-2
chiusura 100Ω Ω Ω Ω Ω (di fabbrica)
termination 100Ω Ω Ω Ω Ω (default)
fermeture 100Ω Ω Ω Ω Ω (d'usine)
cierre 100 Ω Ω Ω Ω Ω (de fábrica)
fechar 100Ω Ω Ω Ω Ω (de fábrica)
Abschluss 100Ω Ω Ω Ω Ω (ab Werk)
Selecting the closing impedance
The jumper J12 provided on the back of the
videointercom can be used to
signal coming from the riser and guarantee the
correct operation of the devices connected to it.
Selecção da impedância de
encerramento
Na parte traseira do vídeo porteiro está
posicionado o jumper J12, que permite a
adaptação do sinal ascendente de vídeo
consentindo, assim, um funcionamento correcto
dos aparelhos a ele ligados.
J12 Jumper to adjust the impedance of the
video signal
J12
Jumper para adaptação da impedância
do sinal de vídeo
2-3
3-4
chiusura 15Ω Ω Ω Ω Ω
linea aperta
termination 15 Ω Ω Ω Ω Ω
open line
fermeture 15Ω Ω Ω Ω Ω
ligne ouverte
cierre 15 Ω Ω Ω Ω Ω
línea abierta
fechar 15 Ω Ω Ω Ω Ω
linha aberta
Abschluss 15 Ω Ω Ω Ω Ω
offene Ltg.
Sélection impédance de ferme-
ture
adjust the video
Sur l'arrière du moniteur le petit pont J12 est
placé, il permet d'adapter le signal vidéo
provenant du montant et ensuite permettre un
fonctionnement correct des appareils à
branchés.
Auswahl der Schlussimpedanz
Auf der Rückseite des Videohaustelefons
befindet sich der Brückenstecker J12, mit dem
das von der Steigleitung kommende
Videosignal angepasst werden kann, um die
Funktionstüchtigkeit
angeschlossenen Apparate zu gewährleisten.
J12 Petit pont pour adapter l'impédance
du signal vidéo
J12 Jumper zur Impedanzregulierung des
Videosignals
GC
GE
der
daran
1
2
3
3
2
4
1
J2
J1
A1
GN
LM
LM
1
2
3
4
J2
Mi 2458
- 8 -
