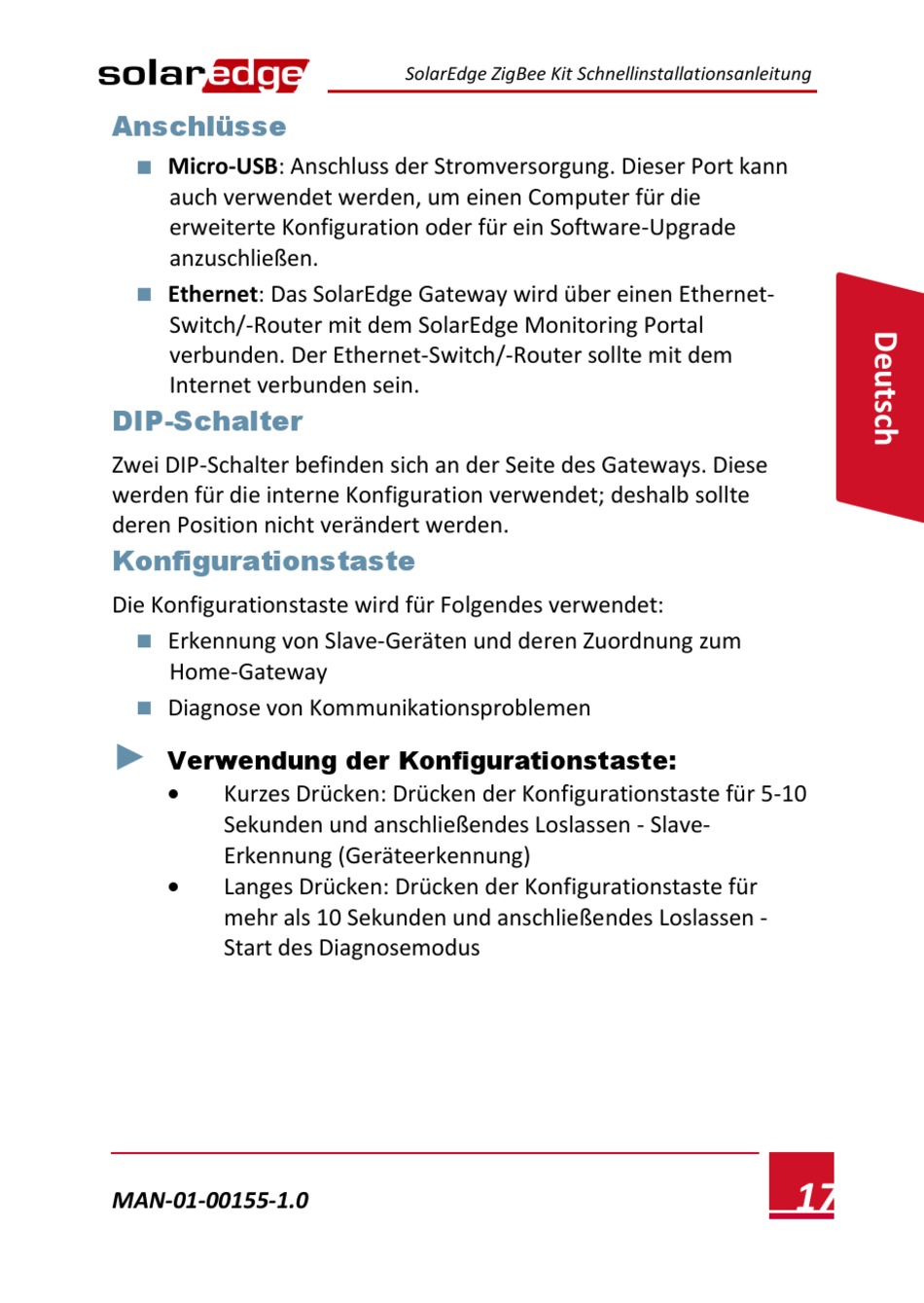

Anschlüsse; Dip-Schalter; Konfigurationstaste; Verwendung Der Konfigurationstaste - SolarEdge ZigBee Kit Schnellinstallationsanleitung

Anschlüsse

Micro-USB: Anschluss der Stromversorgung. Dieser Port kann
auch verwendet werden, um einen Computer für die
erweiterte Konfiguration oder für ein Software-Upgrade
anzuschließen.

Ethernet: Das SolarEdge Gateway wird über einen Ethernet-
Switch/-Router mit dem SolarEdge Monitoring Portal
verbunden. Der Ethernet-Switch/-Router sollte mit dem
Internet verbunden sein.

DIP-Schalter

Zwei DIP-Schalter befinden sich an der Seite des Gateways. Diese
werden für die interne Konfiguration verwendet; deshalb sollte
deren Position nicht verändert werden.

Konfigurationstaste

Die Konfigurationstaste wird für Folgendes verwendet:

Erkennung von Slave-Geräten und deren Zuordnung zum
Home-Gateway

Diagnose von Kommunikationsproblemen
►

Verwendung der Konfigurationstaste:


Kurzes Drücken: Drücken der Konfigurationstaste für 5-10
Sekunden und anschließendes Loslassen - Slave-
Erkennung (Geräteerkennung)

Langes Drücken: Drücken der Konfigurationstaste für
mehr als 10 Sekunden und anschließendes Loslassen -
Start des Diagnosemodus
MAN-01-00155-1.0
SolarEdge ZigBee Kit Schnellinstallationsanleitung
17
