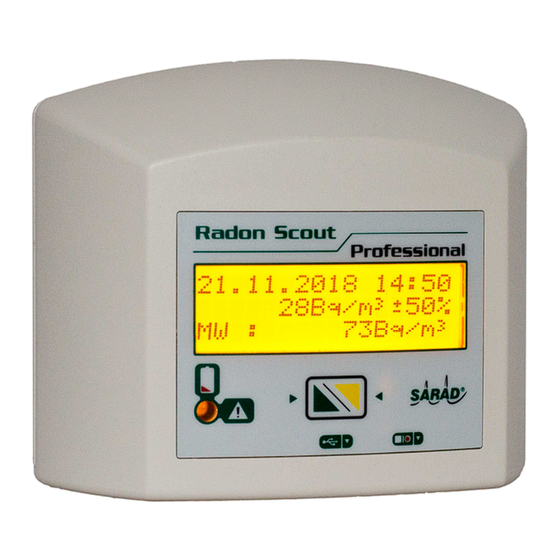

- Seite 1 Handbuch Professional Radon Scout Professioneller Radonmonitor - Personen-Dosimeter Version März 2019 Referenzierte Dokumente Software-Handbuch Radon Vision SARAD GmbH Wiesbadener Straße 10 01159 Dresden Deutschland www.sarad.de info@sarad.de Handbuch_Radon-Scout_Professional_DE_08-03-2019.docx...
-
Seite 2: Inhaltsverzeichnis
Beenden einer Messung ........................7 Durchführung einer Messung ......................7 Lock Funktion ............................7 Bewegungssensor ..........................7 DOSISBERECHNUNG UND -ANZEIGE ....................8 SENSOR ..........................8 KOMMUNIKATIONSSCHNITTSTELLE (USB) ..................9 ALARM-SCHALTAUSGANG ......................9 TECHNISCHE DATEN........................10 Radon Scout Professional ........................10 Funkschalter ............................11 Handbuch_Radon-Scout_Professional_DE_08-03-2019.docx... -
Seite 3: Das Gerät
Das Gerät Bedienelemente Abb. 1 - Bedienelemente Gerätevorderseite Abb. 2 – Bedienelemente Geräteunterseite Handbuch_Radon-Scout_Professional_DE_08-03-2019.docx... -
Seite 4: Stromversorgung
Stromversorgung Die Stromversorgung des RADON SCOUT PROFESSIONAL erfolgt über 2 Batterien vom Typ LR3 (AAA). Das Batteriefach ist nach dem Öffnen des hinteren Deckels zugänglich. Dazu müssen die beiden Schrauben an der Gerätrückseite gelöst werden (Abb. 4und 5). Beim Einsetzen der Batterien ist auf die richtige Polarität zu achten (Abb. -
Seite 5: Einsetzen Und Wechseln Der Batterien
Einsetzen und Wechseln der Batterien Abb. 3 - Schiebschalter (A) auf linke Position Abb. 4. - Lösen der beiden Schrauben (B) an der (keine Messung) und warten bis das Gerät in den Geräterückseite Standby-Modus geht (keine Anzeige) Abb. 5 - Rückwand durch leichtes Kippen an der Abb. -
Seite 6: Auswahl Des Messortes
Auswahl des Messortes Das Messgerät sollte an einem für die Raumnutzung repräsentativen Platz aufgestellt werden. Direkte Einstrahlung von starken Licht- oder Wärmequellen sollte vermieden werden. Für den permanenten Einsatz kann das Gerät mittels optionaler Wandhalterung an der Wand montiert werden. Dabei ist zu beachten, dass die Baustoffe der Wand u.U. selbst die Radon-Quelle darstellen könnte, und deshalb in der Nähe der Wand eine erhöhte Konzentration auftritt. -
Seite 7: Beenden Einer Messung
über die Software innerhalb des Geräte-Setups aktiviert bzw. deaktiviert werden. Die Funktion ist auch bei bereits laufender Messung aktivierbar. Bewegungssensor Der RADON SCOUT PROFESSIONAL ist in der Standardausführung mit einem Bewegungssensor ausgestattet (alternativ zu Schaltausgang). Eine Ortsveränderung wird angenommen wenn innerhalb drei aufeinanderfolgender 4-Sekunden Intervalle vom Sensor eine Bewegung registriert wurde. Bei der Anzeige der Datenreichen innerhalb der Auswerte-Software werden diese Intervalle Handbuch_Radon-Scout_Professional_DE_08-03-2019.docx... -
Seite 8: Dosisberechnung Und -Anzeige
Bauteilen platziert werden. Dosisberechnung und -anzeige Der RADON SCOUT PROFESSIONAL ermöglicht die direkte Anzeige einer Äquivalenzdosis, die aus der Radonexposition abgeleitet wird. Die Dosis wird stets für den Zeitraum vom Start einer Messung bis zum aktuellen Messwert berechnet. Zur Berechnung ist ein Dosis Konversionsfaktor erforderlich, der, falls erforderlich, an die jeweiligen gesetzlichen Bestimmungen angepasst werden kann. -
Seite 9: Kommunikationsschnittstelle (Usb)
Die Kommunikationsschnittstelle nach USB Standard (5 in Abb. 2) dient zum Auslesen von Messdaten sowie der Einstellung von Betriebsparametern des RADON SCOUT PROFESSIONAL. Dazu ist ein entsprechender Treiber von der SARAD Internetseite zu laden und zu installieren. In der Software Radon Vision erscheint USB Anschluss als zusätzliches COM Port. -
Seite 10: Technische Daten
Technische Daten Radon Scout Professional Messprinzip Lucas Zelle und Gesamt-Alpha Impulszählung Probenahme Diffusion Sensitivität > 2,5 cpm/(kBq/m³) Messbereich 0 ... 2 MBq/m³ < ±5 % über gesamten Einsatzbereich Messfehler Mess-Intervall 1 bis 255 Minuten einstellbar Einsatzbereich -10 ... 50 °C, 0 ... 100 %rF nicht kondensierend Temperatursensor -20 ... -
Seite 11: Funkschalter
Funkschalter Sender 2 Eingänge Zusätzlicher Eingang z.B. für manuellen Schalter Frequenz 433 MHz Mit Codierung für sichere Übertragung Reichweite ca. 30 m Stromversorgung Batterie CR2032 Ausreichend für 20000 Schaltvorgänge Zwischenstecker 220 V/50 Hz 6 Speicherplätze für Gruppenschaltung (z.B. für mehrere Radonmonitore) Max.
