3.4 Montage amena70

Einbau des Gerätes nur durch autorisiertes Fachpersonal und Elektriker. Die tci
!
GmbH kann keine Haftung für die montierte Unterputzgehäuse und deren
Funktion übernehmen. Eine Prüfung durch Fachpersonal ist erforderlich.
Montage nur im spannungsfreien Zustand der Zuleitungen.
Empfehlung zur Positionierung des Unterputzgehäuses:
Die richtige Position des Unterputzgehäuse hängt von Körpergröße des Benutzers ab.
Wir empfehlen: Displaymitte ~ 1650 mm vom fertigen Fußboden.
ACHTUNG: Einbautiefe 45 mm!

Demontage der Front:

Entfernen Sie zunächst die Front vom amena: Sie benötigen dazu kein Werkzeug!
Fassen Sie Oben und Unten mit beiden Händen die Front an und ziehen Sie gleichmäßig
daran. Die „Schnapp"-Verbindungen löst sich.

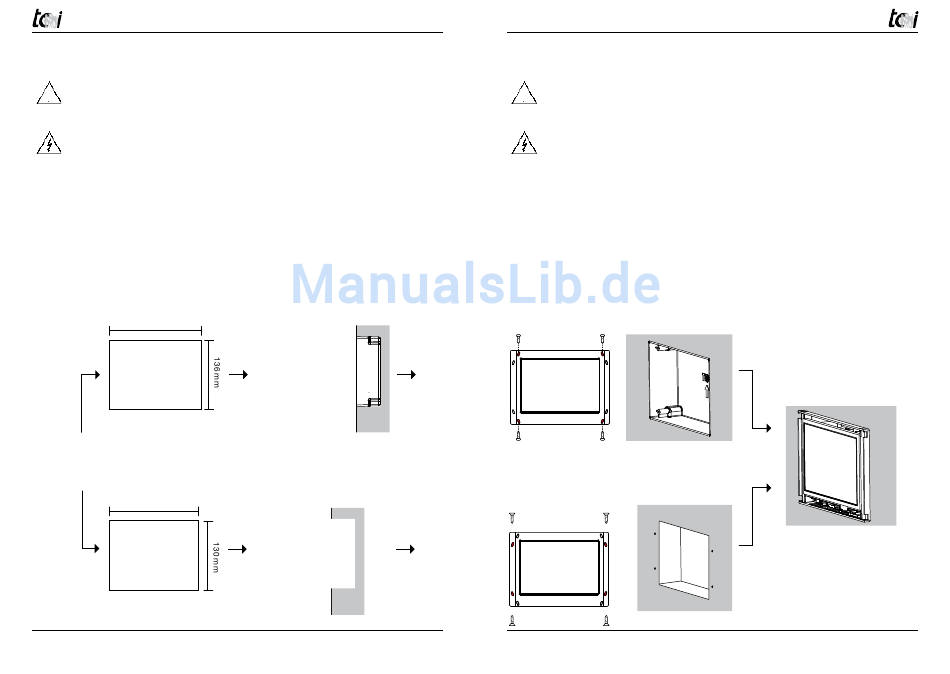

1. Ausschnitt/Cutout
1. Ausschnitt/Cutout
181 mm
mit Unterputzgehäuse
mit Unterputzgehäuse
with built-in box
with built-in box
Montage
Montage
Mounting
Mounting
1. Ausschnitt/Cutout
1. Ausschnitt/Cutout
176 mm
ohne Unterputzgehäuse
ohne Unterputzgehäuse
without built-in box
without built-in box
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 16 von 36
2. Einbau UPG/Mounting UPG
2. Einbau UPG/Mounting UPG
181 mm
UPG-Öffnung muss mit
UPG-Öffnung muss mit
fertiger Wand abschließen!
fertiger Wand abschließen!
UPG
UPG opening must be end
UPG opening must be end
with the surface of the wall!
with the surface of the wall!
Wand
Wall
2. Reinigen Sie den den Ausschnitt
2. Reinigen Sie den den Ausschnitt
Clean the mounting hole
176 mm
Clean the mounting hole
Wand
Wall
3.4 Mounting of the amena70
Mounting of the system only by authorized technical personal and electrician.
!
tci GmbH cannot take over adhesion for the installed built-in box and their
function. An examination by technical personnel is necessary.
Assembly only in the unstressed condition of the inlets.
Introduction about position of the built-in box:
The position of the built-in box depends of the body height of the user. We introduce:
Display middle ~ 1650 mm from the finished ground floor.
ATTENTION: mounting depth 45 mm!
Disassembly of the front:
Remove first the front from of the amena: They need for it no tools! Touch laterally with
both hands the top and the bottom of the front and pull you evenly on it. „Snatch "- con-
nections solves itself.
3. Einbau amena in UPG/
3. Einbau amena in UPG/
Mount amena into UPG
Mount amena into UPG
Diese Löcher nutzen!
Diese Löcher nutzen!
Use these holes!
Use these holes!
UPG
Wand
Wall
Schrauben im Lieferumfang
Schrauben im Lieferumfang
Screws are part of delivery
Screws are part of delivery
3. Einbau amena direkt in die Wand/
3. Einbau amena direkt in die Wand/
Mount amena directly into the wall
Mount amena directly into the wall
Diese Löcher nutzen!
Diese Löcher nutzen!
Use these holes!
Use these holes!
Wand
Wall
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Wand
Wand
Wall
Wall
Bei beiden Montagevarianten
Bei beiden Montagevarianten
steht das Gerät ca. 5 mm vor der Wand!
steht das Gerät ca. 5 mm vor der Wand!
At both mounting variants the unit
At both mounting variants the unit
stands approx. 5 mm before the wall!
stands approx. 5 mm before the wall!
Wand
Wand
Wall
Wand
Wall
Wall
Wand
Wall
