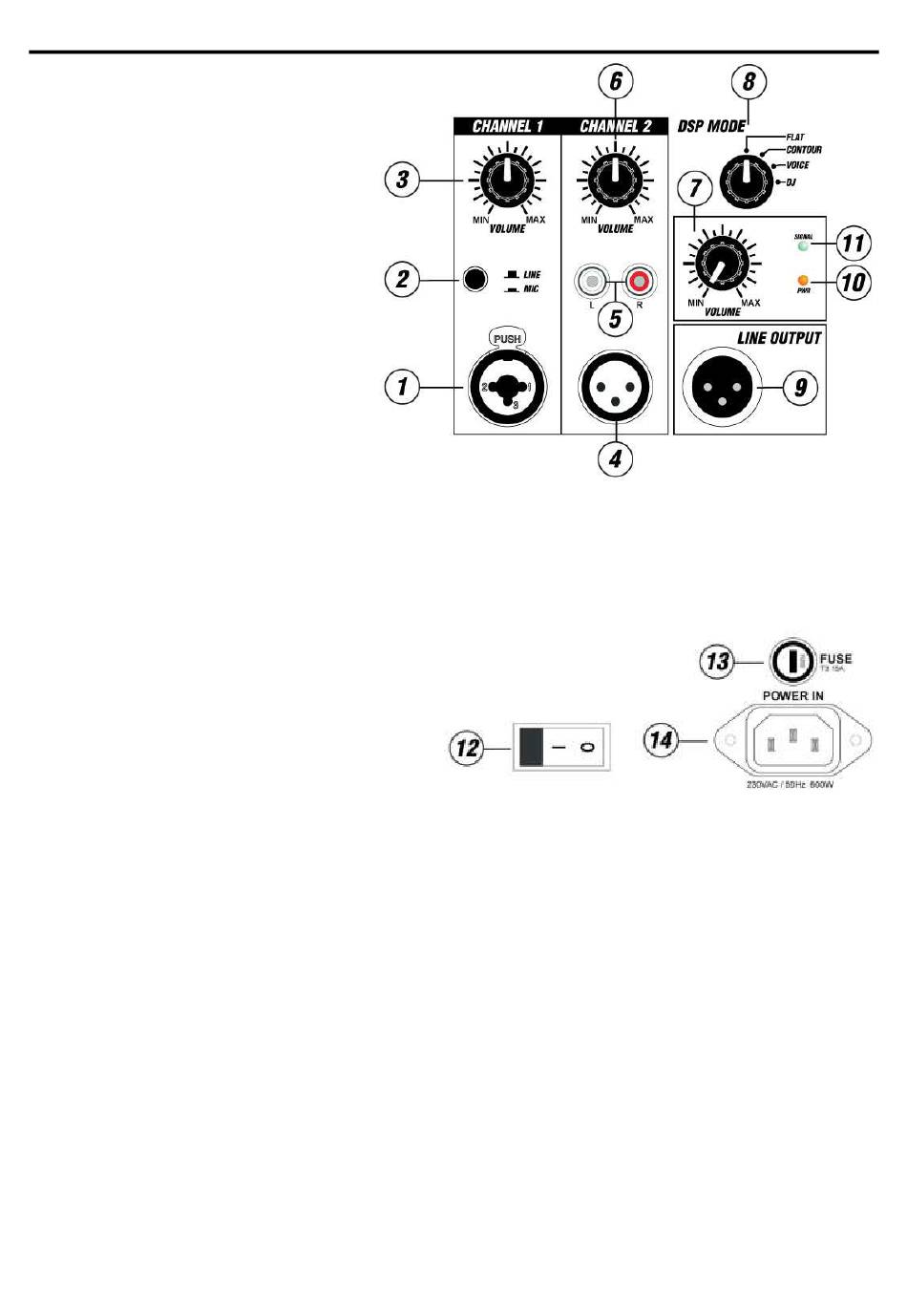

PANEL TRASERO

1. Conector balanceado combi: Entrada
XLR / Jack 6.3mm.
2. Sensibilidad de entrada;
Line: modo normal
Mic: La sensibilidad está ajustada al nivel
del MIC, adecuado para la conexión
directa de un micrófono dinámico. O
utilice este ajuste cuando se conecta a
una salida del mezclador!
3. Control de volumen para canal 1
4. Entrada XLR balanceada
5. Salida de linea RCA
6. Control de volumen para canal 2
7. Control de volumen del amplificador.
Girar en sentido horario para aumentar el
volumen o hacia la izquierda para
disminuir.
8. Modo DSP
a. Plano
b. Contorno
c. Voz
d. DJ
9. Salida XLR balanceada. Esta salida está linkeada en paralelo con la entrada de audio y permite conectar otro
amplificador.
10. Power LED
Cuando se ilumina, el sistema está encendido.
11. Signal LED
Cuando se ilumina, recibe señal de la entrada de
audio.
12. Botón de Power
Pulsar para encender / apagar el amplificador.
Antes de encender el amplificador, compruebe todas las conexiones y gire completamente a la izquierda el control de
volumen (7).
13. Fusible 220-240V~ T3.15 AL 250V
14. Entrada cable corriente
Antes de conectar el cable de alimentación, compruebe si la red corresponde a la tensión indicada en la placa de las
características en la unidad. Conecte el cable de alimentación a una toma de corriente toma con unión a tierra.
