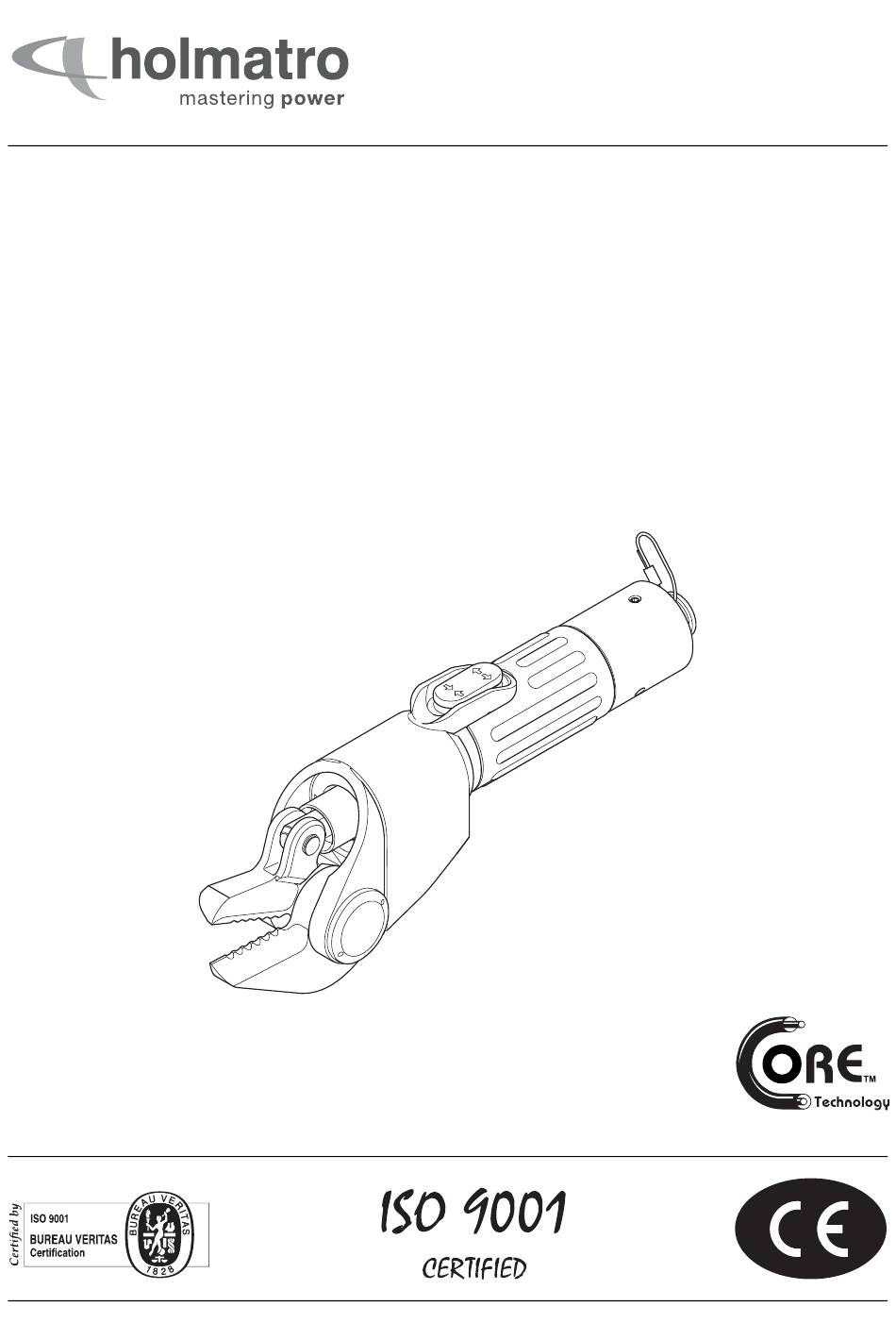

- Seite 1 Zalmweg 30 - P.O. Box 33 4940 AA Raamsdonkveer, The Netherlands Tel.: +31 (0)162 - 589200 Fax: +31 (0)162 - 522482 e-mail: info@holmatro.com home page: www.holmatro.com Handleiding CU 4007 (C) Manual Mode d’emploi Betriebsanleitung Manual Manual...
- Seite 2 Ha az Ön országának nyelve hiányozna, kérjük lépjen kapcsolatba a Holmatro céggel. Ef enginn texti er á tungumáli lands þíns, vinsamlegast hafðu samband við Holmatro. Contattare Holmatro se il manuale utente non è disponibile nella propria lingua. Jeigu nera Jusu šalies kalbos, prašome susisiekti su Holmatro.
- Seite 4 Fig. 3 916.000.967_005 CU4007...
- Seite 55 Ausschlusserklärung Alle Rechte vorbehalten. Kein Inhalt dieser Publikation darf ohne vorherige schriftliche Zustimmung durch Holmatro bekannt gemacht, reproduziert oder in irgendeiner Weise verändert werden. Holmatro behält sich das Recht vor, Teile der Werkzeuge ohne vorherige Information zu verändern oder auszutauschen. Der Inhalt dieser Bedienungsanleitung kann ebenfalls jederzeit geändert werden.
- Seite 56 Garantie Garantiebestimmungen siehe allgemeine Geschäftsbedingungen (auf Anfrage bei Ihrem Holmatro- Händler erhältlich). Holmatro weist darauf hin, dass alle Garantien auf jedes Stück der Ausrüstung ungültig werden und Holmatro von jeder Verantwortung und Haftung freigestellt ist, wenn: • Service und Wartung nicht streng entsprechend der Anweisungen ausgeführt werden, Reparaturen nicht von einem von Holmatro zertifizierten Techniker ausgeführt werden bzw.
-
Seite 57: Sicherheitsbestimmungen
Sicherheitsbestimmungen Erläuterung der in dieser Bedienungsanleitung verwendeten Symbole In der Bedienungsanleitung werden die unten abgebildeten Symbole genutzt, um auf mögliche Gefahren hinzuweisen. GEFAHR oder WARNUNG Symbol: Warnung vor unsicheren Arbeitsbedingungen bei Nichtbeachtung der Anweisungen. Dieses Symbol wird bei allen Sicherheitsbestimmungen gezeigt, die sich auf lebensbedrohende Situationen beziehen (Gefahr), in denen die Gefahr von Personenverletzungen besteht (Warnung), oder beides. - Seite 58 Teile aus Lack, Plastik und Gummi sind nicht korrosions- und säurefest. Spülen Sie mit Ausnahme elektrischer Teile die Teile, die mit korrosiven Säuren und Flüssigkeiten in Berührung gekommen sind, mit reichlich Wasser. Fragen Sie Ihren Holmatro-Händler nach Angaben zur Widerstandsfähigkeit.
- Seite 59 Teile eines Gegenstandes, die wegfliegen können, müssen gesichert werden. • Verbinden bzw. trennen Sie niemals Kupplungen, während das System unter Druck steht. • Benutzen Sie ausschließlich Holmatro-Originalzubehör und vergewissern Sie sich, dass es korrekt installiert wurde. • Treffen Sie entsprechende Vorkehrungen, dass niemals Körperteile zwischen die beweglichen Teile gelangen.
- Seite 60 Pumpe. Vorne am Gerät gibt es zwei Klingen, die eine Schere bilden und eine Schneidbewegung erlauben. Dank des hohen Hydraulikdrucks können diese Werkzeuge enorme Kräfte ausüben. 3.1.1 Typbestimmung Beispiel: CU 4007 C Ziffer Beispiel Beschreibung CU = Schneidgerät 4007...
-
Seite 61: Vorbereitung Für Den Ersten Gebrauch
Herstellerland Niederlande Vorbereitung für den ersten Gebrauch Allgemeines Überprüfen Sie die Ausrüstung vor dem Einsatz auf Vollständigkeit und Beschädigungen. Benutzen Sie keine Ausrüstung mit Beschädigungen. Verständigen Sie Ihren Holmatro-Händler. Bedienung Betrieb des Systems 5.1.1 Allgemeines Ein System ist eine Anordnung mit einer Pumpe, einem oder mehreren Schläuchen und einem oder mehreren Werkzeugen. - Seite 62 Bei Werkzeugen wie Schneidegeräten, Spreizern und Kombigeräten treibt die axiale Bewegung des Kolbens einen Mechanismus an, der eine Spreiz- oder Schneidebewegung ausführt. Der Schlauch ist Teil der Ausrüstung, die die Pumpe mit dem Werkzeug verbindet. Auf diese Weise wird ein geschlossenes System gebildet. 5.1.2 CORE™-Kupplungen Der Hydraulikschlauch des CORE™-Systems besteht aus einem Einzelschlauch, der einen...
- Seite 63 5.2.3 Anschließen der Doppelschlauchkupplungen Siehe Abb. 5. WARNUNG Vergewissern Sie sich stets, dass sich das Druckentlastungsventil auf "neutral" befindet, bevor Sie den Hydraulikschlauch (die Hydraulikschläuche) mit der Pumpe verbinden. • Entfernen Sie die Staubschutzkappen von den Kupplungen. • Überprüfen Sie die Kupplungen auf Verschmutzungen und Beschädigungen, und reinigen Sie sie, wenn dies notwendig ist.
- Seite 64 Dieser Überdruck kann das Verbinden der Teile unmöglich machen. Sie können das Überdruckwerkzeug benutzen, um diesen Überdruck abzulassen. Dieses Zubehör steht für alle Holmatro-Schlauchsysteme zur Verfügung ist wird bei jeder Pumpe standardmäßig mitgeliefert. Hinweis Eines oder mehrere dieser Werkzeuge sollten Sie immer zur Hand haben.
- Seite 65 Einsatz Allgemeines Das Rettungssystem muss immer für den Einsatz bereit sein. Dies bedeutet, dass die Ausrüstung direkt nach dem Einsatz und vor der Lagerung überprüft und kontrolliert werden muss. WARNUNG Vor dem ersten Einsatz sollten Sie alle aktuellen Sicherheitsbestimmungen kennen und sich mit der Bedienung der Ausrüstung vertraut machen.
-
Seite 66: Fehlersuche
Lagern Sie das Werkzeug an einem trockenen und gut belüfteten Ort. Fehlersuche Allgemeines Wenden Sie sich an den Holmatro-Händler, falls die aufgelisteten Abhilfevorschläge nicht zum gewünschten Ergebnis führen oder falls andere Probleme vorliegen. Bei Fehlfunktionen oder Reparaturen sollten Sie immer das Modell und die Seriennummer der Ausrüstung angeben. - Seite 67 Der Sicherungsring der weiblichen Kupplung wird Überprüfen Sie den Sicherungsring der weiblichen durch Schmutz blockiert. Kupplung, und reinigen Sie ihn. Der Totmannknopf des Werkzeugs ist defekt. Lassen Sie von einem zertifizierten Holmatro- Techniker die Reparaturen durchführen. Die Kupplungen bleiben nicht verbunden Möglicher Grund Abhilfe Der Außenring blockiert während der Verbindung.
- Seite 68 Der Totmannknopf ist beschädigt Lassen Sie von einem zertifizierten Holmatro- Techniker die Reparaturen durchführen. Der Totmannknopf hängt fest. Die Schneideleistung ist unzufriedenstellend Möglicher Grund Abhilfe Die Klingen sind beschädigt. Lassen Sie sie von einem zertifizierten Holmatro- Techniker erneuern. 916.000.967_005 CU4007...
-
Seite 69: Wartung
Nach Bedarf Hydraulikkupplungen WD-40 Schutzöl Nach Bedarf Gelenkstifte Teflon-Schmieröl Nach Bedarf Wartungsplan Dieser Plan ist ein Durchschnitt. Je nach Intensität des Gebrauchs Ihrer Ausrüstung kann Holmatro für Sie einen spezifischen Wartungsplan zusammenstellen. Objekt Aktion Zeitintervall Allgemeines Überprüfen Hydraulikkupplungen Überprüfen, reinigen und... - Seite 70 Überprüfen Gelenkstiftes Gelenkstifte Schmieren Schneidbolzen Schmieren Totmannknopf Überprüfen 1. Vom Holmatro-Händler auszuführende Wartung. Wartungsaufgaben 8.4.1 Allgemeines • Prüfen Sie nach jedem Gebrauch die Klingen auf Beschädigung und schleifen/feilen Sie gegebenenfalls auf der Schneidkante sichtbar gewordene Gratbildung weg. • Überprüfen Sie das Gerät auf Betriebsbereitschaft.
- Seite 71 Überprüfen Sie die Klingen auf Beschädigung. Lassen Sie beschädigte Klingen vom Holmatro- Händler ersetzen. • Überprüfen Sie, ob die Klingen gerade sind. Lassen Sie von einem zertifizierten Holmatro- Techniker die Klingen erneuern, falls diese mehr als 0,6 mm (Abb. 12/3) voneinander getrennt sind. 8.4.6 Schneidbolzen und Gelenkstifte Siehe Abb.
- Seite 72 Recyceln Sie die verschiedenen in der Ausrüstung verwendeten Materialien wie Stahl, Aluminium, NBR (Butadien-Acrylnitril-Kautschuk) und Kunststoff. • Sammeln Sie sämtliche gefährlichen Substanzen getrennt und entsorgen Sie sie auf umweltgerechte Weise. • Informieren Sie sich beim Holmatro-Händler über die Wiederverwertung. 916.000.967_005 CU4007...
- Seite 107 Fig. 4 Fig. 5 Fig. 6 Fig. 7 CU4007 916.000.967_005...
- Seite 108 Fig. 8 Fig. 9 90° Fig. 11 Fig. 10 Fig. 12 916.000.967_005 CU4007...
