acomax RX-T 160 Funk Bedienungsanleitung

RX-T
Rollladenschaltuhr
RX-T 160 Funk
Allgemeine informationen

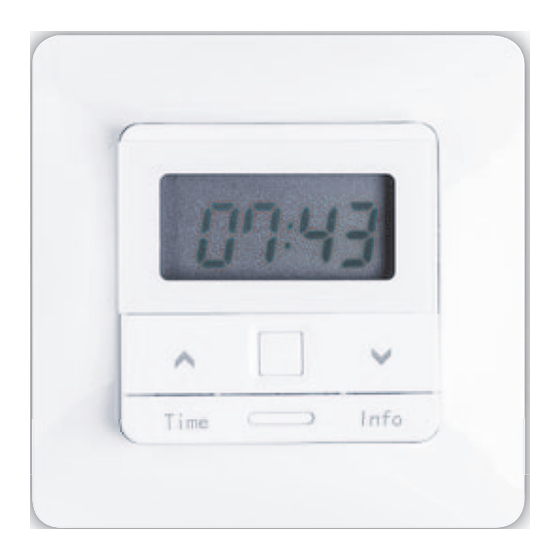

Die RX-T 160 Funk Rollladenschaltuhr dient zur automatischen, zeitabhängigen und
manuellen Ansteuerung von elektrischen Rollladenantrieben. Sie ist mit allen Standard-
Schalterprogrammen mit dem Rahmenausschnitt 50 mm x 50 mm (nach DIN 49075)
kompatibel.
dAtEn
technische
Kenngröße
Betriebsspannung
Schaltkontaktbelastung
Übertragungsfrequenz
Temperaturbereich
Gangreserve
Schutzgrad
Schutzklasse
Konformität
www.acomax.de
werte
230 V AC / 50 Hz
3 A
433,92 MHz
-5° C bis 45° C
ca. 1 Minute
IP20
II
CE
Programmierung
inbetriebnahme
legende
Vorgang
10:04
Time Info
bEtriEbsModi
Auswahl
Aktion
durch drücken der ModE-taste erfolgt ein wechsel von Modus 1 nach Modus
1
2, nach Modus 3, nach Modus 4 und wieder zurück nach Modus 1, usw.
2 M
3 M
4
M
M
5
M
ModE-taste weiter drücken, wechselt wieder zurück in den
6
Automatik-Modus, usw.
1 www.acomax.de
Anschlussplan
symbole

M

i
 
M rX-t 160
t
Anmerkung
ModE-Taste kurz drücken um in den Automatik-Modus (Auto)
zu wechseln.
ModE-Taste kurz drücken um in den zufalls-Modus (+/-) zu wechseln.
ModE-Taste kurz drücken um in den Astro-Modus (A) zu wechseln.
ModE-Taste kurz drücken um in den wochenfunktion (w)
zu wechseln.
ModE-Taste kurz drücken um in den manuellen Modus (MAn)
zu wechseln.
PE PE
N N
L1 L1
n n l
