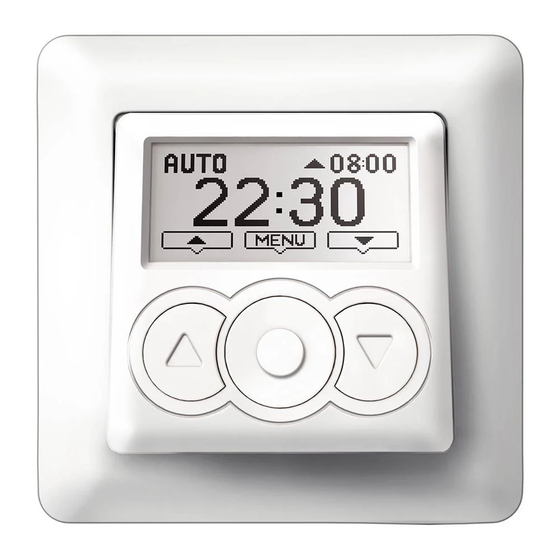

acomax RX-T 150 Luxe Montageanleitung

Montageanleitung RX-T 150 Luxe:
Programmierung.
Korrektur Astrozeiten eingeben
Mittels Korrektur können die Astrozeiten um
+/- 90 min. angepasst werden.
Uhrzeit und Datum eingeben
Aktuelle Tageszeit und aktuelles Datum eingeben.
Motorlaufzeit und Wendezeit eingeben
Die Motorlaufzeit gibt an, wie lange der AUF-/
bzw. AB-Befehl ausgangsseitig
Die Wendezeit gibt an, wieviele Sekunden der
Rollladen nach erreichen der unteren Endposi-
tion wieder nach oben fährt um z. B. eine
Lüftungsposition bzw. Mittelstellung anzufahren.
Sperre ein-/ausschalten
Zur Aktivierung der automatischen
sperre (z. B. Kindersicherung). Die Tasten-
sperre wird durch Drücken der Menütaste für 3
Sek. wieder aufgehoben.
Reset auf Werkseinstellungen
www.acomax.de
anliegt.
Tasten-
Montageanleitung RX-T 150 Luxe:
Technische Daten und Elektroanschluss.
1. Grundsätzliche Funktionsweise
Die Rollladenschaltuhr RX-T 150 Luxe dient zur automatischen, zeitabhängigen und
manuellen Ansteuerung von elektrischen Rollladenantrieben. Sie ist mit allen Standard
Schalterprogrammen mit dem Rahmenausschnitt 50 mm x 50 mm (nach DIN 49075)
kompatibel. Sie verfügt unter anderem über ein integriertes Wochenprogramm und
eine Astro-Funktion. Der Anschluss eines Sonnen- und Dämmerungssensors ist eben-
falls möglich.
2. Technische Daten
Kenngröße Werte
Betriebsspannung: 230 V AC / 50 Hz
Leistungsaufnahme: Ca. 2 W
Ausgang (Auf/Ab): 230 V W, 50 Hz
Schaltleistung: 250 V W, 3 A, cos phi > 0,8
Schaltzeiten Abfahrt: 3 – 120 Sekunden
Wendezeit: 0 – 30 Sekunden
Betriebstemperaturbereich: 0° C bis 40° C
Schutzart: IP40
Batterie: CR 2032
Gangreserve: Bis zu 4 Jahre
Konformität: CE
3. Elektrischer Anschluss
SICHERHEITSHINWEIS:
Anschlüsse am 230 V Netz dürfen
ausschließlich durch qualifi zierte
und autorisierte Fachkräfte erfol-
gen. Außerdem sind unbedingt die
Vorschriften der örtlichen Energie-
versorgungsunternehmen und VDE-
Bestimmungen beim Anschluss ein-
zuhalten. Bei der Installation sind
diese Montage- und Betriebsanlei-
tung sowie alle geltenden Normen
zu berücksichtigen.
Achtung: Pro Schaltuhr nur einen
Antrieb anschließen oder Steuer-
gerät CX-210 Solo verwenden.
Beim Betrieb der Anlagenkomponenten ist auf eine sachgerechte Anwendung der Pro-
dukte zu achten. Der elektrische Anschluss an einen geeigneten Schalter bzw. eine
dafür vorgesehene Steuerung erfolgt gemäß nachfolgendem Anschlussplan.
www.acomax.de
AUF Menu AB
Anschlussplan
RX-T 150
   
C L1 N
Zentralein-
gang 230 V/
50 Hz
M
L1 L1
N N
PE PE
