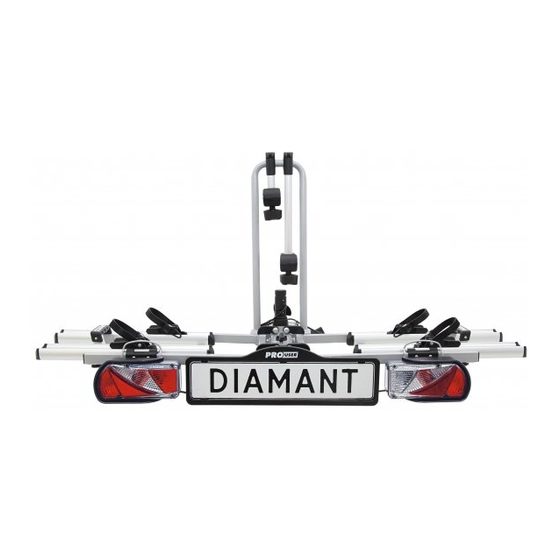

Fietsendrager DIAMANT
Gebruiksaanwijzing.........................2
Bedienungsanleitung....................19
Manuel de l'opérateur................... 37
Operating instructions..................55
Manual de instrucciones.............. 73
Návod k obsluze............................ 91
Istruzioni per l'uso.......................109
Fahrradträger DIAMANT
Porte-vélo DIAMANT
Bicycle carrier DIAMANT
Portabicicletas DIAMANT
Nosič jízdních kol DIAMANT
Portabiciclette DIAMANT
DIAMANT
Artikelnr. 91739
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für pro user DIAMANT
Inhaltszusammenfassung für pro user DIAMANT

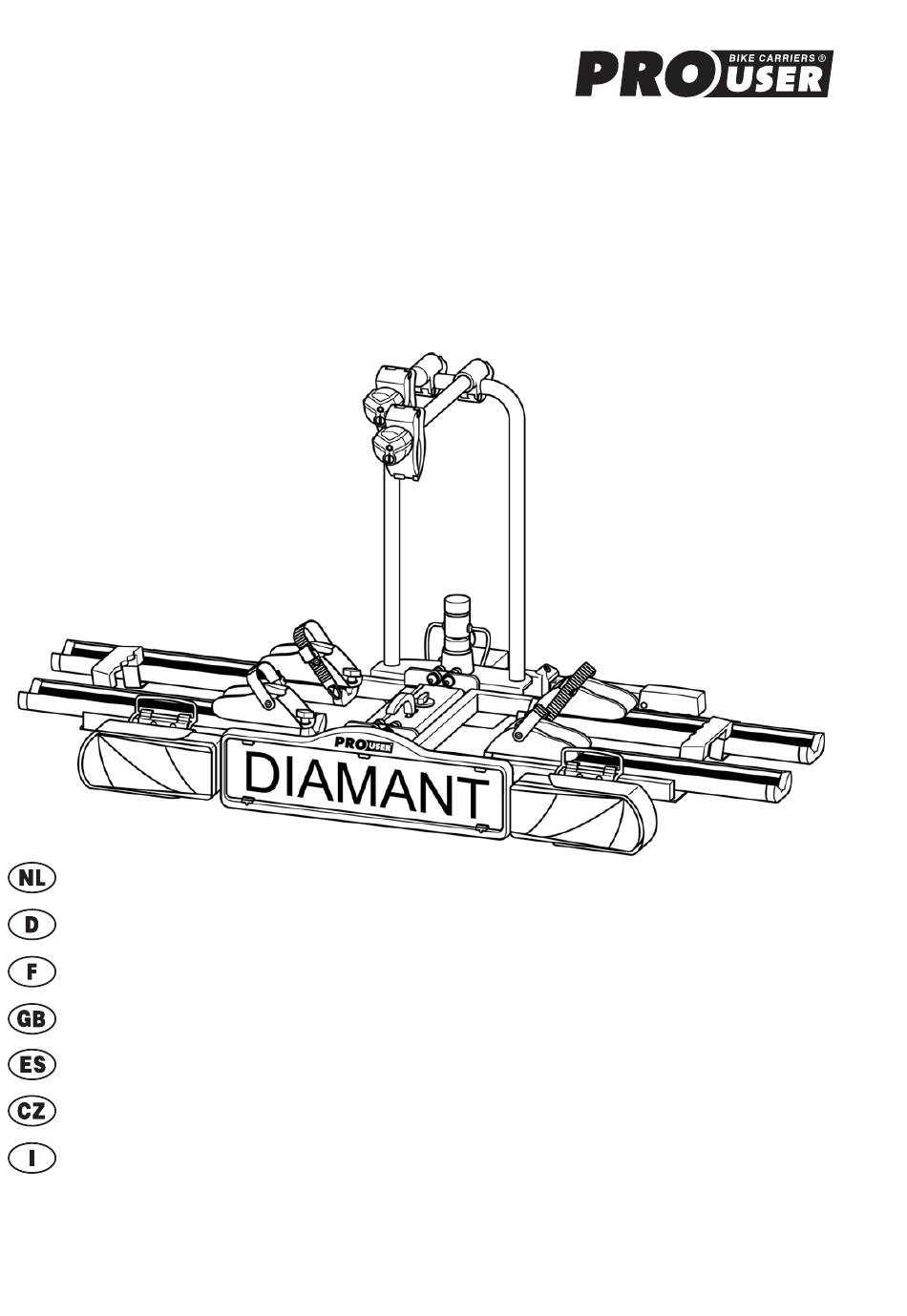

- Seite 1 Fietsendrager DIAMANT Fahrradträger DIAMANT Porte-vélo DIAMANT Bicycle carrier DIAMANT Portabicicletas DIAMANT Nosič jízdních kol DIAMANT Portabiciclette DIAMANT Gebruiksaanwijzing......2 Bedienungsanleitung....19 Manuel de l'opérateur....37 Operating instructions....55 Manual de instrucciones....73 Návod k obsluze......91 DIAMANT Artikelnr. 91739 Istruzioni per l'uso.......109...
- Seite 19 Fahrradträger DIAMANT Bedienungsanleitung DIAMANT Artikel-Nr. 91739...
- Seite 20 Inhaltsverzeichnis Inhalt Angaben zu dieser Montageanleitung..........................21 Vorwort....................................21 Pflichten im Umgang mit dieser Montageanleitung......................21 Bestimmungsgemäßer Gebrauch............................21 Sicherheitshinweise – Erläuterung der Kategorien.......................21 Lieferumfang..................................22 Technische Daten................................22 Kupplungsvoraussetzungen............................22 Sicherheitshinweise................................. 22 Vor der ersten Inbetriebnahme............................24 Montage des Kennzeichens am Fahrradträger........................24 Montage und Benutzung..............................24 Montage des Fahrradträgers an der Anhängerkupplung....................
-
Seite 21: Angaben Zu Dieser Montageanleitung
Fahrradträgers geben Sie die Montageanleitung mit. Wenn sie nicht gemieden wird, können Tod Bestimmungsgemäßer Gebrauch oder schwerste Verletzungen die Folge sein. Der Fahrradträger DIAMANT dient dem Transport von max. zwei Fahrrädern. Er darf ausschließlich an Anhän- VORSICHT! gerkupplungen montiert werden, die die Voraussetzungen erfüllen, die im Kapitel Kupplungsvoraussetzungen ge-... -
Seite 22: Lieferumfang
D = Sicherheitsgurt für Fahrradrahmen Material:....mind. Stahl St52 oder Grauguss GG52 E = Transporttasche D-Wert:..............≥ 7,6 kN Beachten Sie die Hinweise des Kupplungsherstellers. Technische Daten Träger:.............. DIAMANT Artikel-Nr.:............... 91739 Material:..............Stahl Sicherheitshinweise Eigengewicht:............18 kg Befolgen Sie die Montageanweisung genau. Wenn Sie die Nutzlast, max.:............ - Seite 23 Sicherheitshinweise WARNUNG! WARNUNG! Personen- oder Sachschaden durch nicht Über den Rand des Fahrzeugs bzw. komplett montierten Fahrradträger. Fahrradträgers stehende Teile können während der Fahrt Personen- oder Das Fahren mit zusammengeklapptem Sachschäden verursachen. Fahrradträger kann zu Unfällen führen. Die beweglichen Teile des Fahrradträgers Personen- oder Sachschaden durch überstehende Teile.
-
Seite 24: Vor Der Ersten Inbetriebnahme
Montage Vor der ersten Inbetriebnahme Montage und Benutzung Montage des Kennzeichens am Montage des Fahrradträgers an der Fahrradträger Anhängerkupplung • Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab. • Ziehen Sie die Handbremse an. WARNUNG! Personen- oder Sachschaden durch beschädigten Fahrradträger. - Seite 25 Montage WARNUNG! Personen- oder Sachschaden durch ungesicherten Fahrradträger. Wird der Hebel nicht durch Abschließen gesichert, könnte sich der Fahrradträger während der Fahrt vom Fahrzeug lösen. • Schließen Sie den Fahrradträger ab. • Prüfen Sie, ob Sie den Hebel abgeschlossen und den Schlüssel abgezogen haben.
- Seite 26 Montage WARNUNG! Personen- oder Sachschaden durch ungesicherten Kennzeichenhalter. Wird der Kennzeichenhalter nicht durch den Verriegelungsbolzen gesichert, könnte er sich während der Fahrt lösen. 1. Ziehen Sie den Verriegelungsbolzen zurück. 2. Klappen Sie den Kennzeichenhalter um, bis er hörbar einrastet. 3. Lassen Sie den Verriegelungsbolzen los und lassen Sie ihn in der Bohrung des Kennzeichenhalter einrasten.
- Seite 27 Montage WARNUNG! Personenschaden durch nicht wahrgenommen werden von anderen Verkehrsteilnehmern. Fahren ohne funktionsfähige Beleuchtungsan- lage kann zu Unfällen führen. • Überprüfen Sie vor jedem Fahrtantritt die korrekte Funktion der Beleuchtungsanlage. • Wechseln Sie ggf. defekte Glühlampen aus. • Prüfen Sie die Verbindung zwischen Stecker und Kupplung.
-
Seite 28: Fahrräder Montieren
Fahrräder montieren Fahrräder montieren ACHTUNG! Personen- oder Sachschaden durch herumfliegende Teile möglich. Nicht fest verschraubte Teile an den Fahrrädern können sich während der Fahrt lösen. • Entfernen Sie alle nicht fest mit dem Fahrrad verbundenen Teile, wie z. B. Luftpumpen, Fahrradtaschen, Navigationsgeräte, Batterien oder Akkus. - Seite 29 Fahrräder montieren...
- Seite 30 Fahrräder montieren WARNUNG! Personen- oder Sachschaden durch Verlieren der Fahrräder. Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen. • Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und den U-Bügel des Trägers (siehe Schritt 10). •...
-
Seite 31: Fahrradträger Kippen, Zugang Zum Kofferraum
Fahrradträger kippen Fahrradträger kippen, Zugang zum Kofferraum ACHTUNG! VORSICHT! Personen- oder Sachschaden durch Sachschaden durch öffnende Heckklappe. Heraufklappen möglich. Die Heckklappe könnte gegen den Körperteile oder Gegenstände, die sich Fahrradträger schlagen und beschädigt zwischen Träger und Fahrzeug befinden, werden. können gequetscht werden. •... -
Seite 32: Demontage Des Fahrradträgers
Demontage / Reinigung Demontage des Fahrradträgers Reinigung und Pflege Lösen Sie zuerst den Verriegelungsbolzen hinter dem Der Fahrradträger kann mit einem milden Kennzeichenhalter. Reinigungsmittel, mit warmem Wasser und/oder einem weichen Tuch gereinigt werden. Entfernen Sie vorher groben Schmutz und Staub. Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger, da diese den Fahrradträger beschädigen können. -
Seite 33: Wartung
Wartung / Entsorgung / Kontakt Wartung Prüfen Sie vor jeder Fahrt den Fahrradträger auf Verschleiß. Insbesondere defekte Metallteile und Spannriemen müssen ausgetauscht werden. Für den Austausch der Teile wenden Sie sich bitte an unseren Kundenservice. Jegliche Veränderung an Originalteilen und Materialien oder an der Konstruktion des Fahrradträgers kann die Sicherheit und Leistungsfähigkeit beeinträchtigen. -
Seite 34: Anhang - Steckerbelegung
Anhang – Steckerbelegung Stecker 7/13 Polig 13 Pin Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaegers). Dadurch ist der Träger geeignet für jede Art von Anhängerkupplungen bzw. -
Seite 35: Übersicht Ersatzteile - Explosionszeichnung
Übersicht Ersatzteile – Explosionszeichnung... -
Seite 36: Übersicht Ersatzteile - Tabelle
Übersicht Ersatzteile – Tabelle... - Seite 128 Tradekar Benelux BV Staalweg 8 4104 AT CULEMBORG Nederland...
