Istruzioni Per Il Montaggio - Watts Industries FlowBox Solar 7000 Montageanleitung

Istruzioni per il montaggio

FlowBox Solar 7000
ATTENZIONE!
- Prima di cominciare i lavori l'installatore deve leggere, assimilare ed osservare queste istruzioni per l'installazione e l'uso.
- Le stazioni solari devono essere installate, regolate e sottoposte a manutenzione solo da personale qualificato. Apprendisti possono lavorare sul
prodotto solo sotto la supervisione di una persona esperta. Solo alle condizioni sopra indicate trova applicazione la garanzia del produttore in
conformità alle disposizioni di legge.
- Durante l'impiego della stazione solare devono essere osservate tutte le indicazioni contenute in queste istruzioni per l'installazione e l'uso. Ogni altro
impiego non è conforme alle istruzioni per l'uso. Il costruttore non risponde di eventuali danni derivanti da un uso non corretto della stazione solare.
Per motivi di sicurezza non sono consentiti lavori di trasformazione o modifica. La stazione solare deve essere riparata solo da un'officina di
riparazione designata dal costruttore.
- L'entità di fornitura dell'apparecchio varia a seconda del modello e dell'equipaggiamento. Con riserva di modifiche tecniche!
Montaggio
(1)
(Fig. 1)
Versione con tubo di
sfiato e regolatore

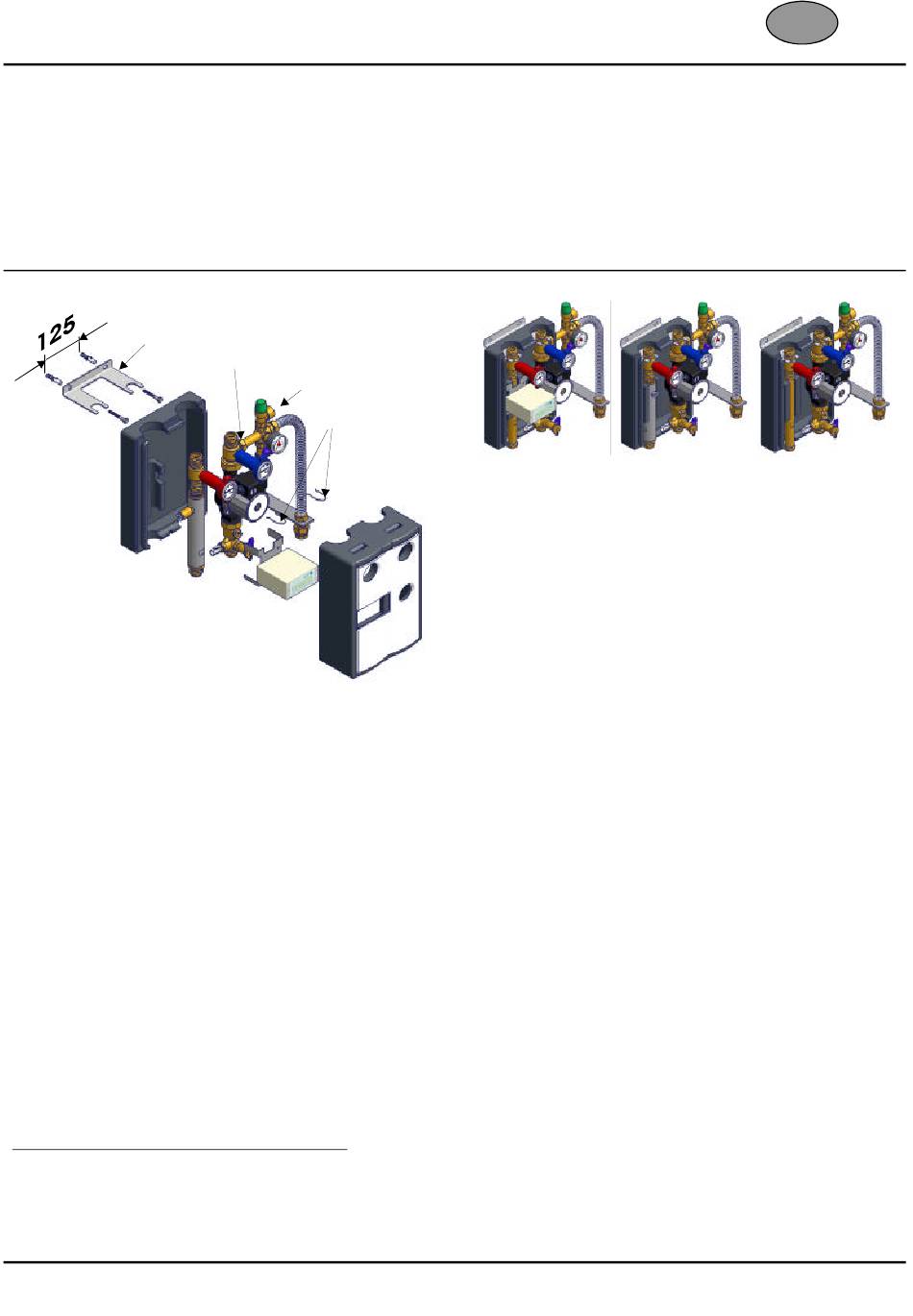

Montaggio (Fig. 1)
- Fissare il supporto da parete (1) con tasselli e viti idonei alla superficie
sottostante.
- Inserire la stazione solare frontalmente nelle apposite scanalature del
supporto da parete. Successivamente fissare la stazione solare sotto la
piastra di sostegno, servendosi della molla a griffe in dotazione (2).
- Accertare che non sia possibile estrarre con facilità la stazione solare
dal supporto. Per un eventuale smontaggio, vedi sotto.
- Collegare il gruppo dei componenti di sicurezza (3) (in dotazione con la
stazione solare) per mezzo del dado per raccordi G 3/4" all'uscita delle
valvole di ritorno (4) al di spora della pompa. La confezione contiene
una guarnizione di tenuta idonea.
- Montare il supporto da parete per il vaso di espansione lateralmente
alla stazione solare. Fare attenzione che la lunghezza del tubo
flessibile di collegamento al giunto scorrevole e all' AG 3/4" del gruppo
die componenti di sicurezza sia sufficiente!
- Eseguire il collegamento con il circuito solare.
- Opo aver riempito il circuito ed effettuato la prova di tenuta di tutto
l'impianto, inserire la parte anteriore dell'isolamento termico.
- Smontaggio della stazione solare dal supporto da parete
di un cacciavite, o di un utensile simile, togliere frontalmente il supporto
a griffe.
Attenzione: ora la stazione solare non è più fissata! Assicurarsi che
non fuoriesca dal supporto da parete!
Numero EDP- 7010019
Ultimo aggiornamento:20/01/2006
Salvo modifiche tecniche
(4)
(3)
(2)
: Con l'aiuto
Versione con tubo di Versione con
mandata e regolatore tubo di sfiato
Montaggio degli anelli di bloccaggio
-Tagliare ad angolo retto e sbavare il tubo di rame con un tagliatubi.
- Far scorrere sul tubo prima la ghiera dell'anello di bloccaggio e poi
l'anello di bloccaggio.
- Inserire il tubo così predisposto nel collegamento a vite fino alla
battuta d'arresto.
- Serrare saldamente la ghiera dell'anello di bloccaggio.
- Stringendo l'anello di serraggio accertarsi che venga esercitata forza
contraria mediante una chiave fissa/a bocca sulle superfici della chiave
predisposte appositamente.
Collegamento della valvola di sicurezza
- Sulla valvola di sicurezza deve essere installata una linea di sfiato
dell'aria che sbocchi in un serbatoio di accumulo (per es. recipiente del
termovettore solare). Il termovettore fuoriuscito in caso di guasto può
essere recuperato e riutilizzato.
Strato di isolamento termico
- Lo strato di isolamento termico serve da isolamento termoprotettivo
e da imballaggio per il trasporto.
Tubo di raccordo per riempimento, scarico e lavaggio
- Sul gruppo di sicurezza e sul WATTFlow è montato un rubinetto
KFE per riempimento, scarico e lavaggio dell'impianto.
Gruppo dei componenti di sicurezza
-Consta di valvola di sicurezza, manometro, rubinetto a funzioni combi-
nate per il riempimento e lo svuotamento e di un giunto per il vaso di
espansione. Per ridurre il carico termico, il gruppo dei componenti di
sicurezza è montato sulla linea di ritorno.
I
Versione con
tubo di mandata
