Instructions de montage
FlowBox Solar 7000
ATTENTION !
- Avant de commencer les travaux, le monteur doit lire, comprendre et observer les présentes instructions de montage et de service.
- Seul un spécialiste en la matière est autorisé à effectuer le montage, le réglage et la maintenance des stations solaires. Un monteur en formation ne
peut réaliser de travaux sur l'appareil que sous la surveillance d'un expert. La responsabilité du fabricant conformément aux dispositions légales
s'applique uniquement dans le cas du respect des conditions précitées.
- Veuillez observer l'ensemble des instructions de montage et de service lors de l'utilisation de la station solaire. Toute utilisation autre n'est pas
conforme. Le fabricant ne répond pas des dommages occasionnés par une utilisation abusive de la station solaire. Pour des raisons de sécurité,
aucune transformation ou modification n'est admise. Seuls les ateliers de réparation désignés par le fabricant sont habilités à réparer la station solaire.
-
Le contenu de la livraison de l'appareil varie selon le modèle et l'équipement. Sous réserve de modifications techniques !
Montage
(1)

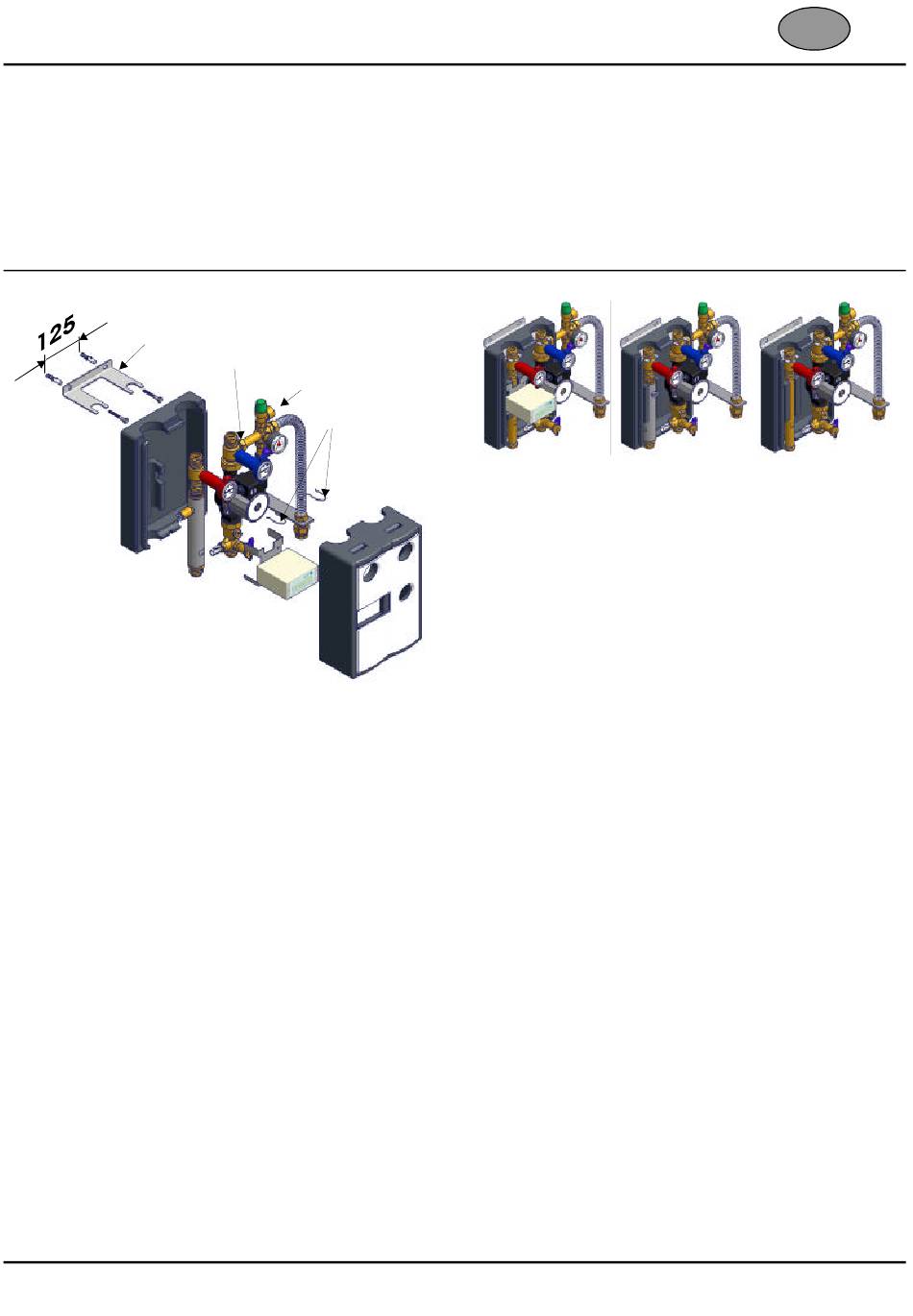

(Fig 1)
Version avec tube de
reniflard et régulateur
Montage (fig. 1)
- Installer la fixation murale (1) à l'aide de vis et de chevilles adaptées
au fond.
- Faire glisser la station solaire, face vers l'avant, dans les fentes prévues
à cet effet sur la fixation murale. Ensuite, sécuriser la station solaire
à l'aide du ressort de maintien fourni (2) sous la plaque de retenue.
- Raccorder le groupe de sécurité (3) (fourni avec la station solaire, mais
non monté) à l'aide de l'écrou d'accouplement G 3/4" au niveau de la sortie
du tuyau de retour (4) au-dessus de la pompe. Vous trouverez un joint
approprié dans les éléments fournis avec la station.
- Monter la fixation murale du vase d'expansion sur le côté de la station
solaire. Vérifier que la longueur du tuyau ondulé flexible pour le raccord
du coupleur d'expansion et du 3/4" FE du groupe de sécurité est suffisante !
- Raccorder au flux solaire.
- Après le remplissage et l'épreuve d'étanchéité de l'installation complète,
attacher la partie avant de l'isolation thermique.
- Démontage de la station solaire de la fixation murale : tirer le ressort de
maintien vers l'avant à l'aide d'un tournevis ou d'un outil similaire.
Attention : La station solaire n'est plus retenue ! Veillez à ce qu'elle
ne glisse pas de la fixation murale !
N° de document 7010019
Mise à jour : 20/01/2006
Sous réserve de modifications techniques
(4)
(3)
(2)
Version avec tube de
Version avec tube
départ et régulateur
de reniflard
Montage des raccords par bague de serrage
- Couper le tuyau en cuivre à angle droit à l'aide d'un coupe-tuyaux
et l'ébarber.
- Pousser tout d'abord l'écrou de la bague de serrage sur le tuyau, puis
la bague de serrage.
- Insérer le tuyau ainsi préparé dans le raccord et le pousser jusqu'à
la butée.
- Serrer l'écrou de la bague de serrage à la main.
- Lors du vissage des raccords par bague de serrage, veuillez exercer
une contre pression à l'aide d'une clé à fourche ou d'une clé à fourche
simple au niveau des surfaces-clés respectives prévues à cet effet.
Raccordement de la valve de sécurité
- Il faut installer sur la valve de sécurité un tuyau de purge qui mène à
un collecteur (un bidon vide d'agent caloporteur solaire, par exemple).
Ainsi, en cas de dysfonctionnement, l'agent caloporteur ayant débordé
est capté et réutilisé.
Enveloppe calorifuge
- L'enveloppe calorifuge sert d'isolation calorifuge et d'emballage pour
le transport.
Raccords pour le remplissage, la vidange et le lavage
- Au niveau du groupe de sécurité, comme à celui du WATTFlow, se
trouve un robinet destiné au remplissage, à la vidange et au lavage
de l'installation.
Groupe de sécurité
- Il se compose d'une valve de sécurité, d'un manomètre, d'un robinet
de remplissage et de vidange et d'un raccord de vase d'expansion.
Pour limiter la charge thermique, le groupe de sécurité est monté sur
le retour.
F
Version avec
tube de départ
