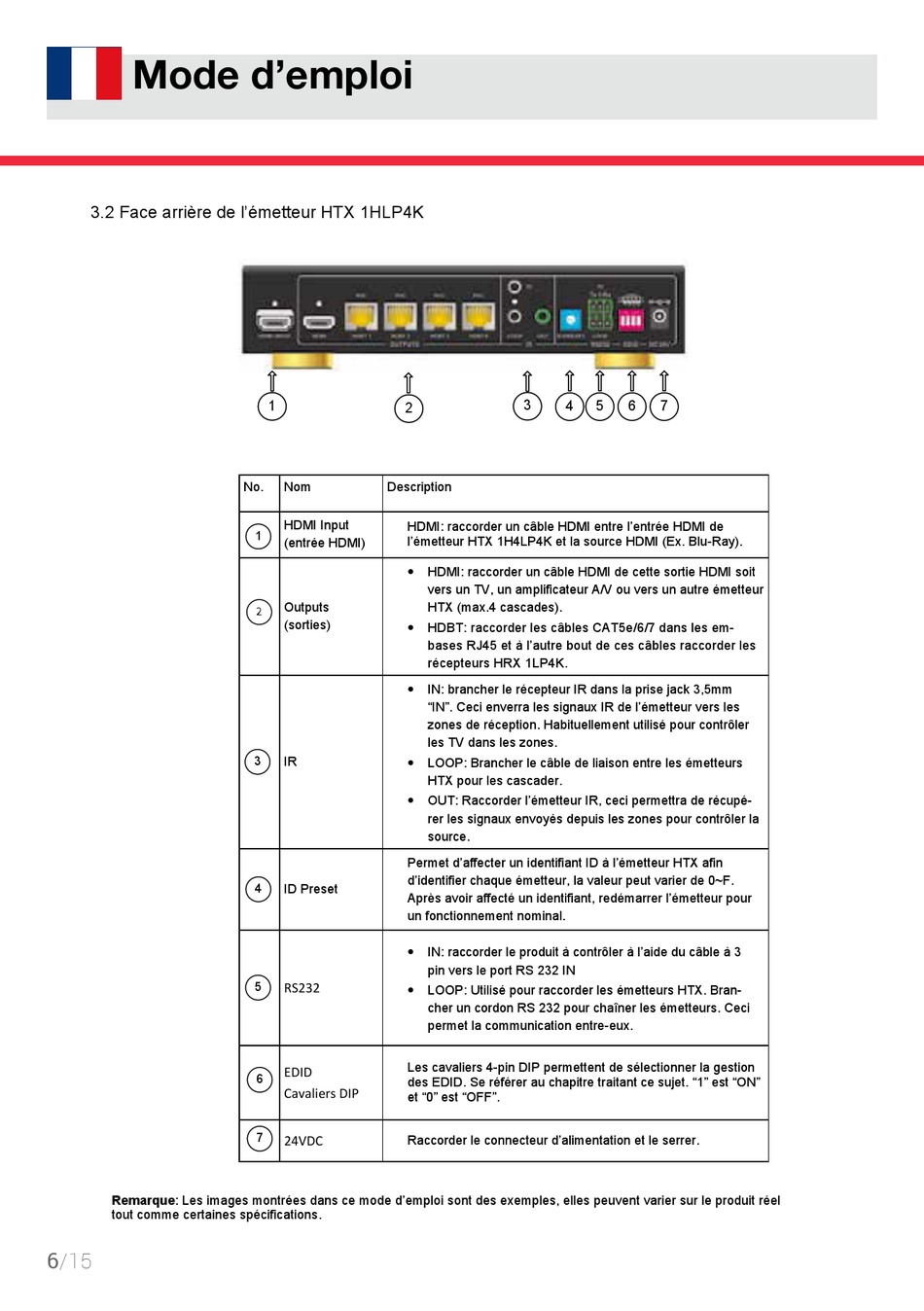

3.2 Face arrière de l'émetteur HTX 1HLP4K
Remarque: Les images montrées dans ce mode d'emploi sont des exemples, elles peuvent varier sur le produit réel
tout comme certaines spécifications.
6/15
1
2
No. Nom Description
HDMI Input
HDMI: raccorder un câble HDMI entre l'entrée HDMI de
1
l'émetteur HTX 1H4LP4K et la source HDMI (Ex. Blu-Ray).
(entrée HDMI)

Outputs
2
(sorties)


3 IR 

Permet d'affecter un identifiant ID à l'émetteur HTX afin
d'identifier chaque émetteur, la valeur peut varier de 0~F.
4 ID Preset
Après avoir affecté un identifiant, redémarrer l'émetteur pour
un fonctionnement nominal.

5 RS232

Les cavaliers 4-pin DIP permettent de sélectionner la gestion
EDID
6
des EDID. Se référer au chapitre traitant ce sujet. "1" est "ON"
Cavaliers DIP
et "0" est "OFF".
7
24VDC Raccorder le connecteur d'alimentation et le serrer.
3 4 5
HDMI: raccorder un câble HDMI de cette sortie HDMI soit
vers un TV, un amplificateur A/V ou vers un autre émetteur
HTX (max.4 cascades).
HDBT: raccorder les câbles CAT5e/6/7 dans les em-
bases RJ45 et à l'autre bout de ces câbles raccorder les
récepteurs HRX 1LP4K.
IN: brancher le récepteur IR dans la prise jack 3,5mm
"IN". Ceci enverra les signaux IR de l'émetteur vers les
zones de réception. Habituellement utilisé pour contrôler
les TV dans les zones.
LOOP: Brancher le câble de liaison entre les émetteurs
HTX pour les cascader.
OUT: Raccorder l'émetteur IR, ceci permettra de récupé-
rer les signaux envoyés depuis les zones pour contrôler la
source.
IN: raccorder le produit à contrôler à l'aide du câble à 3
pin vers le port RS 232 IN
LOOP: Utilisé pour raccorder les émetteurs HTX. Bran-
cher un cordon RS 232 pour chaîner les émetteurs. Ceci
permet la communication entre-eux.
6 7
