Quickstartguide Fritzbox 6490

1. Anschließen der Fritzbox 6490:

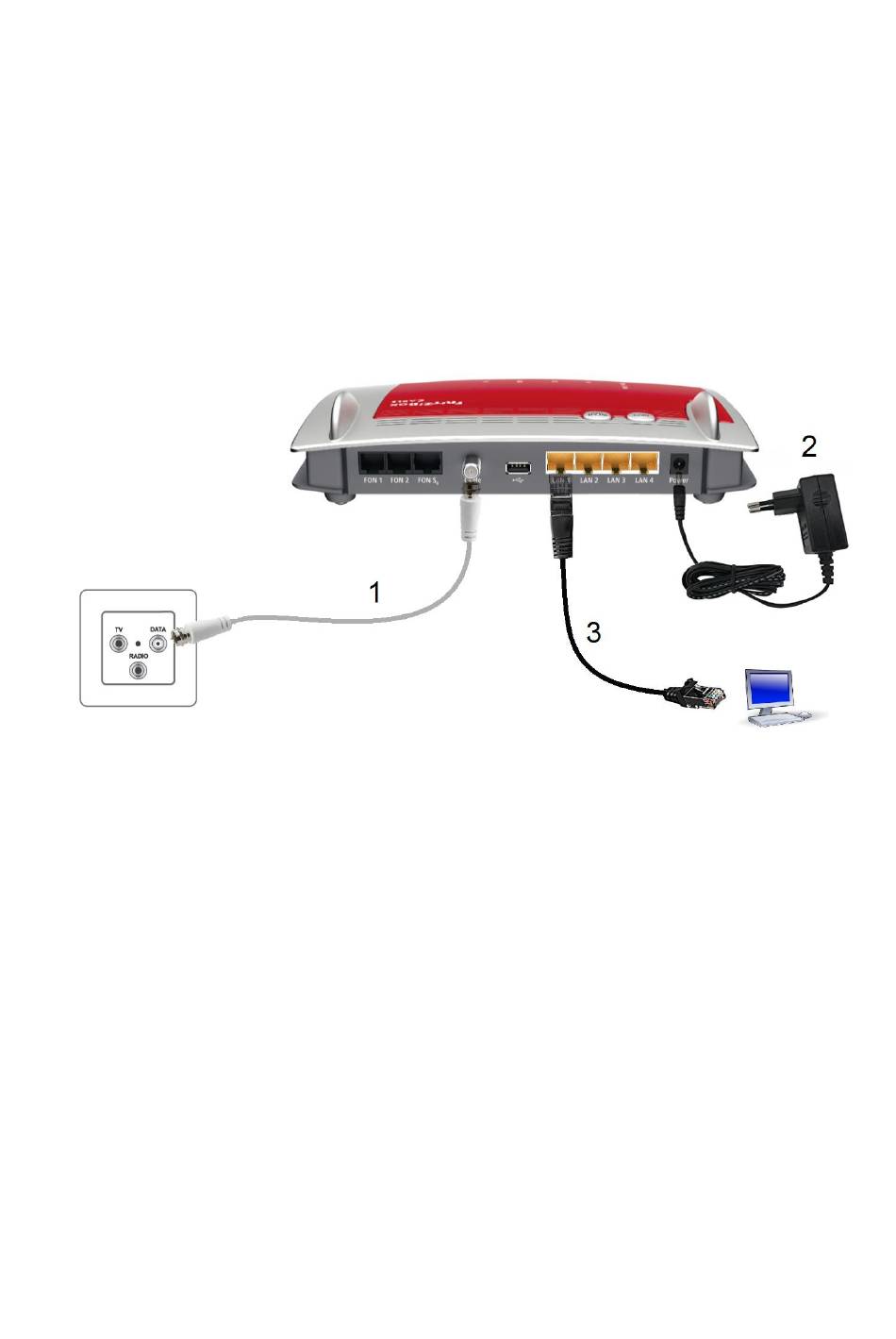

Verbinden Sie Ihre Fritzbox, gemäß dem folgenden Bild, mit dem

Anschlusskabel (1) und dem Stromnetzteil (2).

Für einen unterbrechungsfreien Internet- und Telefonbetrieb, darf die

Fritzbox nicht ausgesteckt werden.

2. Anschließen der Computer:

1. Stecken Sie das Netzwerkkabel (RJ45) (3) an einen der

Netzwerkanschlüsse Ihrer Fritzbox. (LAN 1 bis LAN 4)

2. Das andere Ende des Netzwerkkabels (3) stecken Sie an den

Anschluss der Netzwerkkarte (RJ45) an Ihrem Computer.

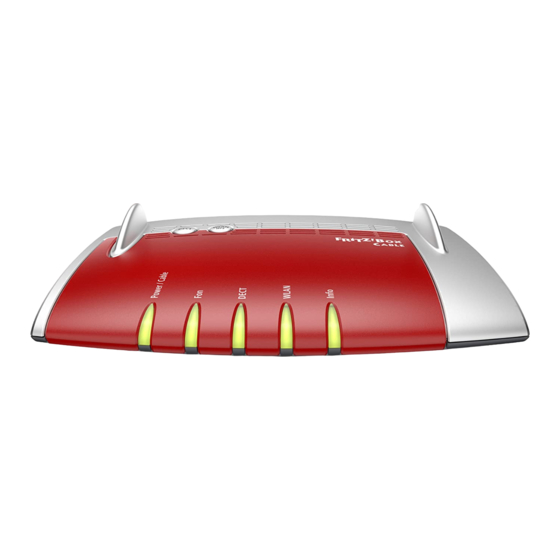

3. Sie haben Internet sobald die LED Leuchte Power/Cable Konstant

Leuchtet.

Dieser Vorgang kann bis zu 120 Minuten in Anspruch nehmen.

Sie können Ihre Geräte auch über W-Lan verbinden. Der voreingestellte

W-Lan Schlüssel ist auf der Unterseite der Fritzbox abgedruckt.

Alle TCP/IP-Einstellungen werden automatisch vom DHCP-Server der

Fritzbox bezogen.

Seite 1 Quickstartguide Fritzbox 6490 1. Anschließen der Fritzbox 6490: Verbinden Sie Ihre Fritzbox, gemäß dem folgenden Bild, mit dem Anschlusskabel (1) und dem Stromnetzteil (2). Für einen unterbrechungsfreien Internet- und Telefonbetrieb, darf die Fritzbox nicht ausgesteckt werden. 2. Anschließen der Computer: 1.
Seite 2 3. Anschließen der Telefone: Sollten Sie eine Telefonanlage haben, schließen Sie diese am S0 Port an (5) und lassen die Folgende Schritte aus. 1. Vergewissern Sie sich, dass Ihre Endgeräte über Strom verfügen (sofern erforderlich). 2. Verbinden Sie Ihre Analogen Endgeräte mit der Fritzbox entweder mit dem TAE-Kabel (4a) oder mit dem RJ11 Anschluss (4b).
Seite 3 Dieser Vorgang kann bis zu 120 Minuten in Anspruch nehmen. Sollten Störungen auftreten ist es Ratsam die Fritzbox für 10 Minuten vom Strom zu trennen. Eine ausführliche Anleitung über die Funktionen und Möglichkeiten der Fritzbox 6490 finden sie auf www.avm.de...
