PIKO BR 193 VECTRON 59197 Bedienungsanleitung Seite 2

Zurüstbauteile:
Extension / Pièces / Díly k úpravě
56444 PIKO SmartDecoder 4.1 Sound
56444 PIKO SmartDecoder 4.1 Sound
56444 PIKO SmartDécodeur 4.1 Sound
56444 PIKO zvukový SmartDekoder 4.1
*
Kabel von Lautsprecher auf Leiterplatte anlöten! /
Solder cables of speakers on mainboard on! /
Souder les câbles du haut parleur au circuit imprimé /
Kabel od reproduktoru k destičce přiletujte!
* Bitte Brückenstecker aufbewahren!
Please save the DC Bridge! /
Conservez l'interface digitale! /
Propojovací můstek prosím uložte!

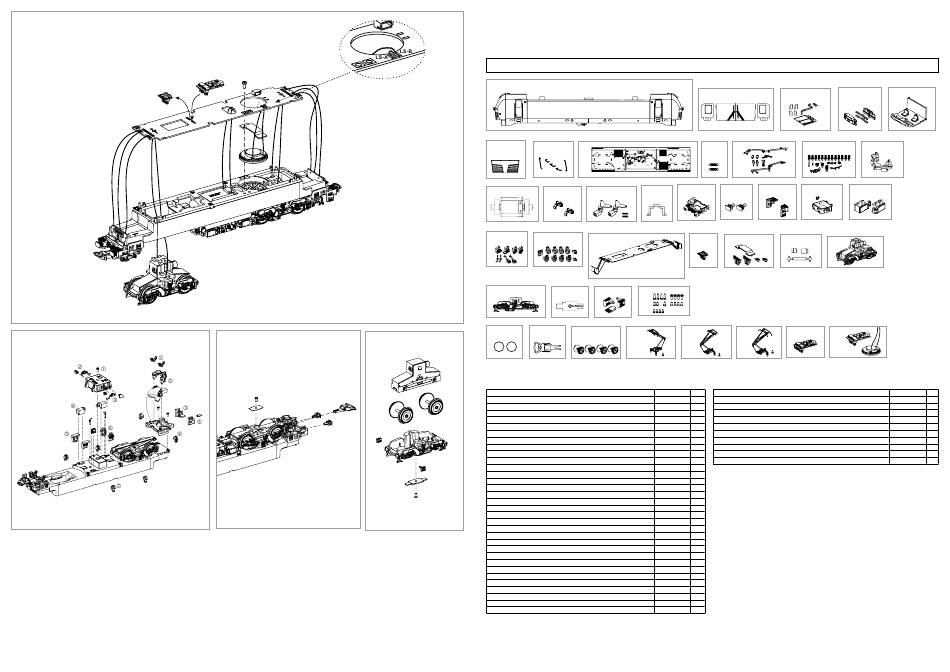

ERSATZTEILE ELEKTROLOKOMOTIVE BR 193 VECTRON
Spare parts for Electric Locomotive BR 193 Vectron / Náhradní díly elektrické lokomotivy BR 193 Vectron
Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben
70
10 12 13
33 34 35
32
44 45
48
59
61 62 67
56028 56030 56182 56259
Bezeichnung / Description
ET-Nr. / spare part N°
59197-70
Gehäuse, dekoriert (mit Fenster + Lichteinsätzen) / Body, decorated (with window + light inserts)
Fenster / Windows 59188-04
Leuchtstab oben + Scheinwerfereinsätze / Transfer light bar roof + headlight inserts 59971-05
Leuchtstab unten mit Abdeckung / Light bar with cover 59970-08
Führerstand / Driver cab 59191-09
Frontklappe / Flap front 59197-10
Handstangen (5-tlg.) / Handrails (set of 5) 59182-12
Dach mit Lüftergitter / Roof with Ventilation plate 59189-13
Feder für Deichsel (2 Stck.) / Spring for drawbar (set of 2) 59900-16
Hochspannungskabel / High-voltage cable 97755-21
Isolatoren, Hupe, Antennen / Insulators, Horn, Antenna 59982-25
Schienenräumer / Cow catcher 59189-30
Motor komplett / Motor complet 59900-32
Ansteckteil Schienenräumer (2 Stck.) / Cow catcher part (set of 2) 59971-33
Kupplungsdeichsel (2 Stck.) mit Feder (2 Stck.) / Drawbar (set of 2) with spring (set of 2) 59970-34
Getriebeklammer / Gear box clip 59900-35
Pufferbohle / Buffer base 59970-36
Puffer (2 Stck.) / Buffer (set of 2) 59970-37
Schürze rechts, links / Step right, left 97736-38
Transformator / Transformator box 59984-39
Batteriefach Elektro (2-tlg.) / Battery electric (set of 2) 59189-42
Anbauteile 1 / Attaching parts 1 59970-44
Anbauteile 2 / Attaching parts 2 97736-45
59970-48
Hauptplatine mit Beleuchtungsplatine und Kabel / Main board with Light-boards and wires
Brückenstecker / Strapping plug 59740-51
Lichtmasken / LED cover 59970-52
Kardanwelle + Buchsen / Ball shaft + bushes 59970-55
Getriebe, komplett / Gearbox, complete 59183-157
Drehgestell mit Treppen / Bogie with steps 59970-59
Drehgestellabdeckung / Bogie bottom cover 59970-61
Treppen / Steps 59970-62
Schraubenset (19-tlg.) / Screws (set of 19) 59970-67
Please order the wanted spare part with the complete spare part item number.
•
4 5 8
16 21 25
36 37 38
39 42
51
52 55
157
56260 56261 56402
56444
Bezeichnung / Description
PG*
13
ET aus unserem Standard-Programm / Spare parts standard range
8
9 Haftreifen (10 Stck.) / Friction tyres (set of 10)
7 Kupplung, vollst. (2 Stck.) / Coupling, complete (set of 2)
7 Radsätze Set (4 Stck.) / Wheelset (set of 4)
7 Stromabnehmer DB / Pantograph
9 Stromabnehmer SBB / Pantograph
12 Stromabnehmer PKP / Pantograph
5 PIKO SmartDecoder 4.1 PluX16 / PIKO SmartDecoder PluX16
8 PIKO SmartDeocder 4.1 Sound / PIKO SmartDeocder 4.1 Sound
8
7
12
7
7
6
7
6
7
7
8
7
8
15
8
7
7
12
9
7
6
7
9
30
ET-Nr. / spare part N° PG*
56028
56030
56182
56259
56260
56261
56402
56444
*Preisgruppe *price category
