Compur Statox 4120
Anzeige A1 (9)
- Leuchtet, sobald der Messwert die eingestellte Alarmschwelle A1 überschreitet.
Anzeige A2 (10)
- Leuchtet, sobald der Messwert die eingestellte Alarmschwelle A2 überschreitet.
Taste A1 (4)
- Bei gedrückter Taste A1 wird die Alarmschwelle A1 angezeigt. Mit dem Poti (12) lässt sich der
gewünschte Wert einstellen. A1 muss kleiner als A2 gewählt werden.
Taste A2 (3)
- Bei gedrückter Taste A2 wird die Alarmschwelle A2 angezeigt. Mit dem Poti (11) lässt sich der
gewünschte Wert einstellen.
Taste T (5) „Test"
- Löst Funktionstest im Messkopf aus.
Taste R (6) „Reset"
- Setzt die Alarme A1, A2 und SF zurück, vorausgesetzt der Alarmgrund ist beseitigt
(SF ausgelöst durch einen Testfehler wird über einen bestandenen Selbsttest zurückgesetzt).
2.4 Das Diagnosegerät
Das Diagnosegerät darf nur außerhalb des Ex-Bereiches und nur mit dem zugehörigen Ladegerät
Art.Nr. 518850 geladen werden! Das Diagnosegerät dient zur Durchführung folgender Funktionen:
Kalibrierung
Fehlerdiagnose
Abruf aktueller Werte
Funktionstest

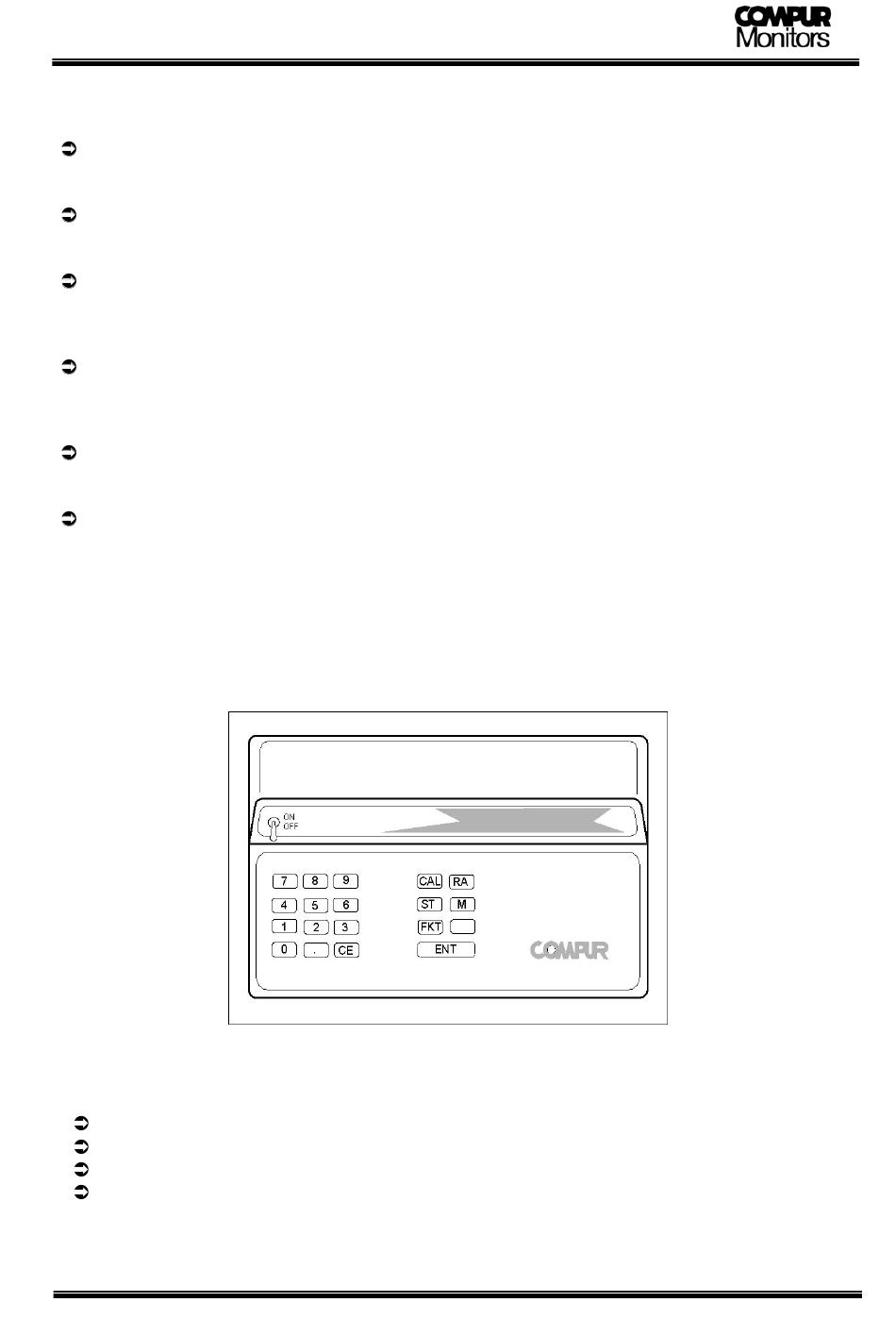

Abb.5: Diagnosegerät
