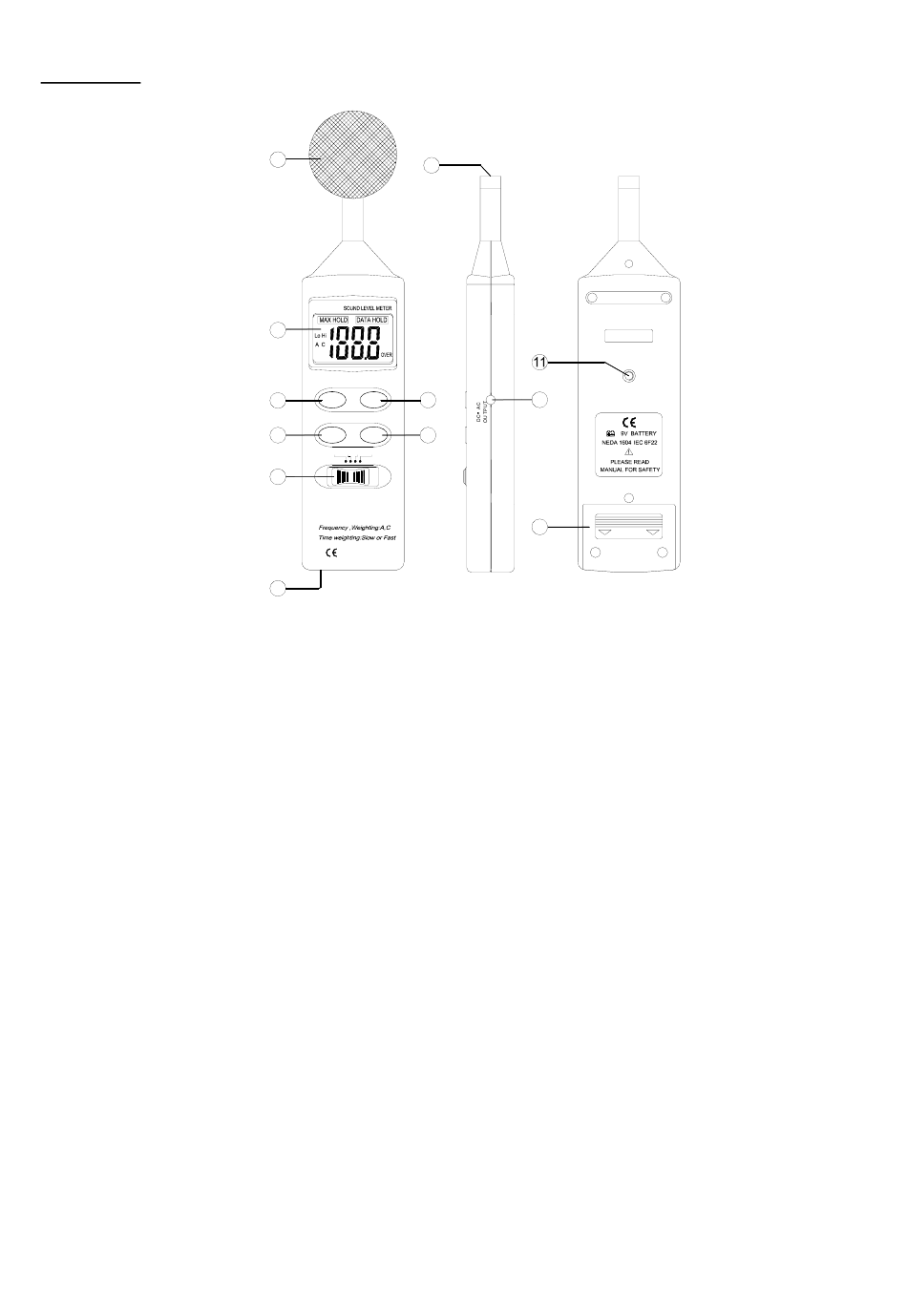

Funktionen:
1. Mikrofon mit Windschutz.
2. Display. (Details siehe unten)
3. Lo/H: Messbereichsumstellung. Schaltet zwischen Lo: (35 ~ 100) dB und H: (65 ~ 130) dB hin und her. Sollte
bei einer Messung in Lo der Bereich überschritten werden, so zeigt das Display OVER an und das Gerät
schaltet automatisch auf H.
4. S/F: Erfassungszeitenumschalter. Schaltet zwischen S (langsame Resonanz) für gleichmäßige Schallquellen
und F (schnelle Resonanz) für sprunghafte Schallquellen hin und her.
5. OFF/A/C/CAL94dB: Umschalter. In OFF-Position ist das Gerät ausgeschaltet./ In der A-Position wird das
empfangene Signal so bewertet, dass die für das menschliche Gehör normalen Frequenzen gefiltert werden.
Diese Stellung ist also für allgemeine Messungen geeignet./ In der C-Position werden auch tiefere Frequenzen
gefiltert, so dass man in dieser Stellung Lautstärkenbestimmungen von Maschinen und Motoren vornehmen
kann./ In der CAL94dB-Position wird das Gerät durch den internen Oszillator kalibriert.
6. MAX: Maximalwertmessung. Wenn diese Funktion aktiviert ist, wird der maximale Lautstärkepegel gemessen
angezeigt. Der angezeigte Wert ändert sich, sobald ein höherer gemessen wird. Erneutes Drücken setzt die
Anzeige auf Null zurück und die Messung beginnt von vorn.
7. HOLD: Stoppt die Messung und speichert den Wert auf der Anzeige. Nochmaliges Betätigen des Knopfes
aktiviert den Messvorgang wieder.
8. Mikrofon ohne Windschutz.
9. DC AC OUTPUT: Signalausgangsterminal zum Anschluss externer Geräte, wie z.B. Messschreiber.
10. Potentiometer zur Kalibriereinstellung. Die Abgleichschraube muss so eingestellt werden, dass auf dem
Display ein Schalldruckwert von 94 dB steht. Das ist der Kalibrierschalldruck.
11. Befestigungsgewinde für ein Stativ.
12. Batteriefach.
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
1
8
2
S
F
dB
BAT
Lo/ H i
M AX
6
3
4
H O LD
S/ F
7
OFF
A
C CAL
94dB
5
SOUND LEVEL:
Lo=35~100dB
Hi=65~130dB
10
+
+
+
9
+
12
OPEN
650-032
