McCheck PM 428 el Bedienungsanleitung

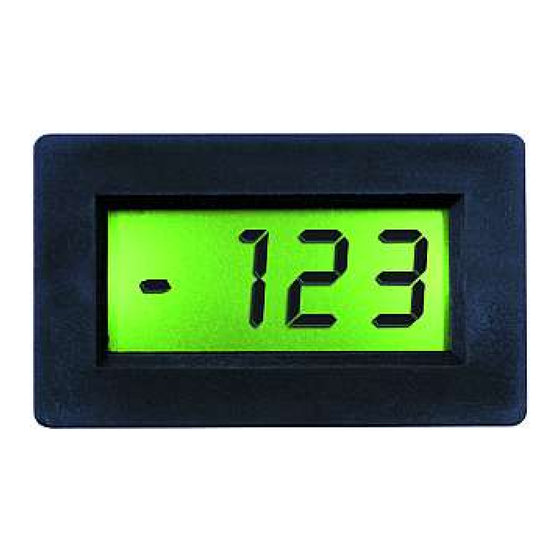

Digitales LCD-Panelmeter McCheck "PM 428 el"
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen digitalen Panelmeters gratulieren!
Mit dieser Wahl haben Sie sich für ein
Produkt entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
Meßmethode: Dual-Slope A/D-Wandler.
Einstellbare Position des Dezimalpunkts.
13 mm hohe LCD-Ziffern.
Grüne Hintergrundbeleuchtung.
Automatische Polaritätsanzeige.
Garantierte Nullanzeige bei Eingang = 0 V.
Einsatzmöglichkeiten als Voltmeter, Thermometer,
Stromstärkenmeter, Kapazitätsmeter, PH-Meter,
Luxmeter, dB-Meter, LCR-Meter, Wattmeter uvm.
Durch Vorschalten von Widerständen ist der
Messbereich erweiterbar.
Sicherheitshinweise
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
Lassen Sie Gerät nicht fallen. Es könnte bein Aufprall auf haretem Untergrund beschädigt werden.
Seien Sie besonders vorsichtig beim Umgang mit dem Lötkolben. Erwärmen Sie die Lötstelle so lange
wie nötig und so kurz wie möglich.
Sollte der Meßbereich überschritten werden erscheint auf dem Display „1".
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Bedienungsanleitung
ETT Distribution GmbH Schmalbachstraße 16 38112 Braunschweig
Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Maße: 70x40x18 mm
Gewicht: 25 g
Display: 3.5 Stellen
Betriebsspannung: DC 8 – 12 V
Strohmaufnahme: max. 1 mA
Meßbereich: ± 199.9 mV
Meßfolge: 2 – 3 Messungen/s
Auflösung: 10 µV
Messungenauigkeit: ± 0.5%
Eingangswiderstand: >100 MΩ
649-024
