Sonda S1 → ENTRATA ACQUA FREDDA SANITARIO
Sonda S3 → ACCUMULO
22003740 | 01/11 | Rev. 2 | manuale istruzioni T_FAST-IE 40

6. ACCESSORI DI COMPLETAMENTO

Bassa tensione max. 12VAC/DC
Connessione nella parte destra
della morsettiera!
S1
La polarità delle sonde è a libera scelta.
Il collegamento del comune sonde va fatto
sulla morsettieta inferiore (-).
S3
6. Accessori di completamento
60
40 °C 80
20 100
0 120

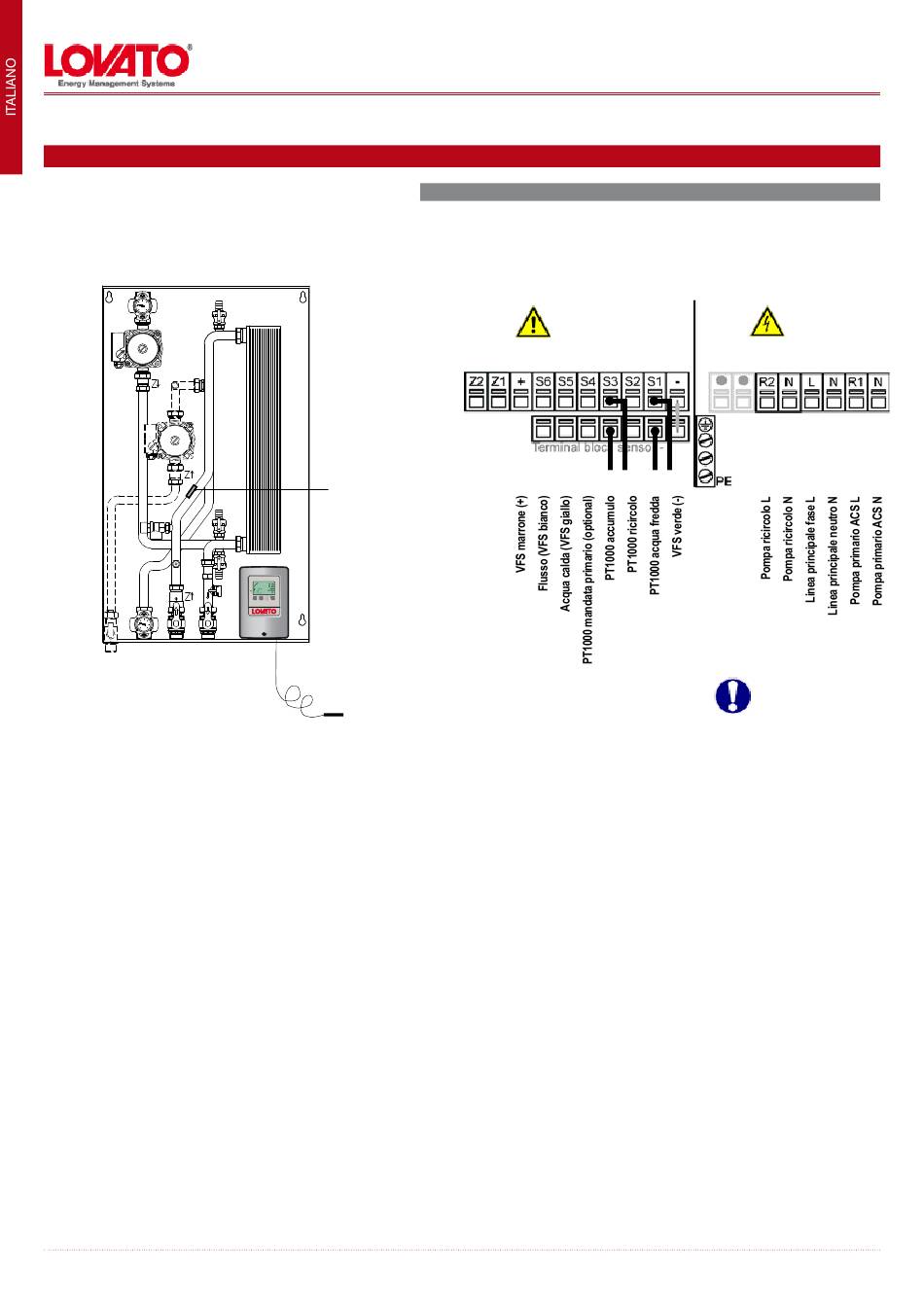

Schema di collegamento
Lato sonde
max. 12 V
Attenzione
T_FAST-IE 40
Linee in tensione 230VAC 50-60Hz
Connessione nella parte destra
della morsettiera!
Lato linee
230 VAC
Pericolo
Relè R1: solo per
c o n t r o l l o p o m p e
standard, consumo
minimo 20 VA
Attenzione
