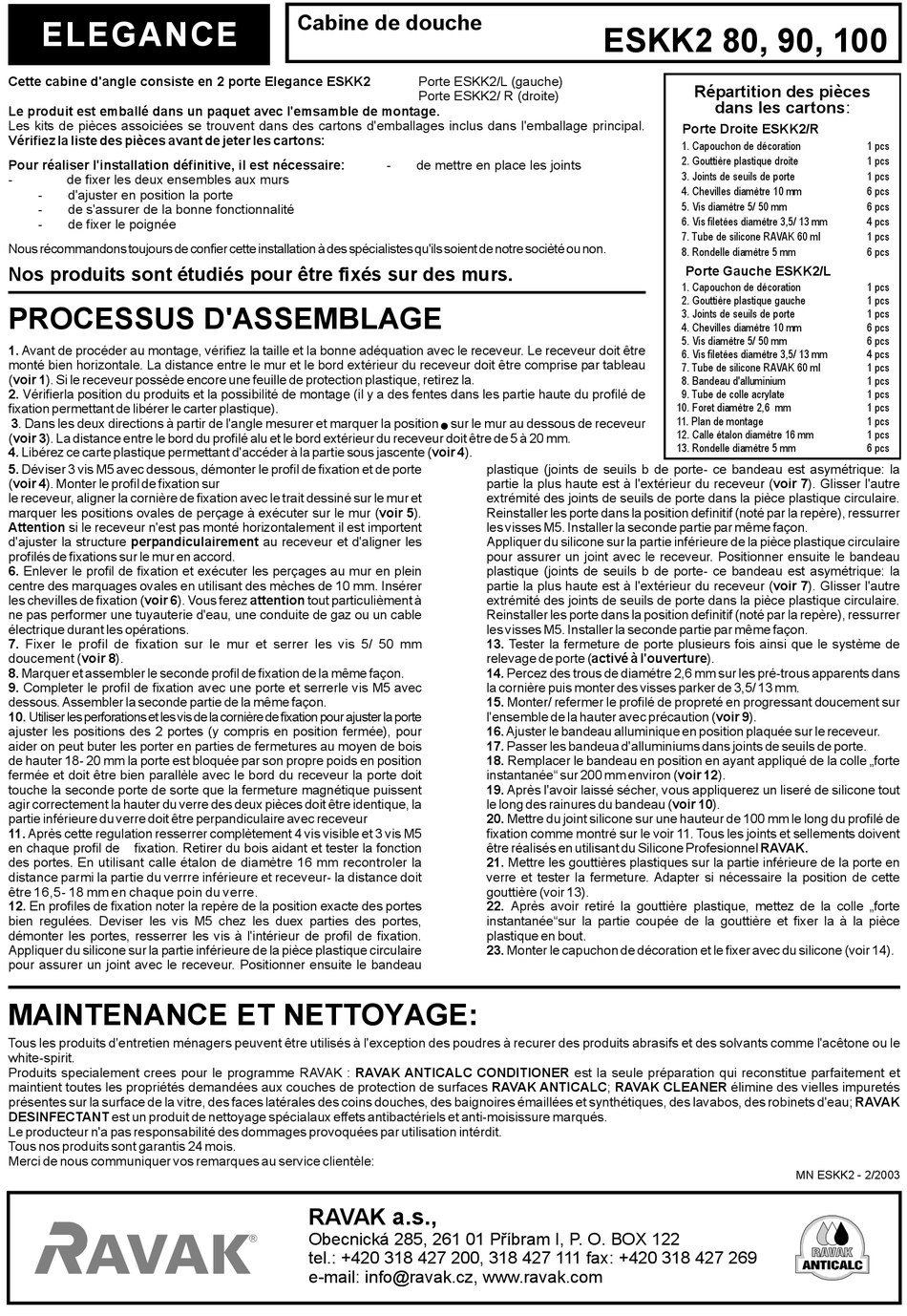

ELEGANCE
Cette cabine d'angle consiste en 2 porte Elegance ESKK2
Le produit est emballé dans un paquet avec l'emsamble de montage.
Les kits de pièces assoiciées se trouvent dans des cartons d'emballages inclus dans l'emballage principal.
Vérifiez la liste des pièces avant de jeter les cartons:
Pour réaliser l'installation définitive, il est nécessaire:
-
de fixer les deux ensembles aux murs
-
d'ajuster en position la porte
-
de s'assurer de la bonne fonctionnalité
-
de fixer le poignée
Nous récommandons toujours de confier cette installation à des spécialistes qu'ils soient de notre socièté ou non.
Nos produits sont étudiés pour être fixés sur des murs.
PROCESSUS D'ASSEMBLAGE
1.
Avant de procéder au montage, vérifiez la taille et la bonne adéquation avec le receveur. Le receveur doit être
monté bien horizontale. La distance entre le mur et le bord extérieur du receveur doit être comprise par tableau
(
voir 1
). Si le receveur possède encore une feuille de protection plastique, retirez la.
2.
Vérifierla position du produits et la possibilité de montage (il y a des fentes dans les partie haute du profilé de
fixation permettant de libérer le carter plastique).
3
. Dans les deux directions à partir de l'angle mesurer et marquer la position sur le mur au dessous de receveur
(
voir 3
). La distance entre le bord du profilé alu et le bord extérieur du receveur doit être de 5 à 20 mm.
4.
Libérez ce carte plastique permettant d'accéder à la partie sous jascente (
5.
Déviser 3 vis M5 avec dessous, démonter le profil de fixation et de porte
(
voir 4
). Monter le profil de fixation sur
le receveur, aligner la cornière de fixation avec le trait dessiné sur le mur et
marquer les positions ovales de perçage à exécuter sur le mur (
Attention
si le receveur n'est pas monté horizontalement il est importent
d'ajuster la structure
perpandiculairement
profilés de fixations sur le mur en accord.
6.
Enlever le profil de fixation et exécuter les perçages au mur en plein
centre des marquages ovales en utilisant des mèches de 10 mm. Insérer
les chevilles de fixation (
voir 6
). Vous ferez
ne pas performer une tuyauterie d'eau, une conduite de gaz ou un cable
électrique durant les opérations.
7.
Fixer le profil de fixation sur le mur et serrer les vis 5/ 50 mm
doucement (
voir 8
).
8.
Marquer et assembler le seconde profil de fixation de la même façon.
9.
Completer le profil de fixation avec une porte et serrerle vis M5 avec
dessous. Assembler la seconde partie de la même façon.
10.
Utiliser les perforations et les vis de la cornière de fixation pour ajuster la porte
ajuster les positions des 2 portes (y compris en position fermée), pour
aider on peut buter les porter en parties de fermetures au moyen de bois
de hauter 18- 20 mm la porte est bloquée par son propre poids en position
fermée et doit être bien parallèle avec le bord du receveur la porte doit
touche la seconde porte de sorte que la fermeture magnétique puissent
agir correctement la hauter du verre des deux pièces doit être identique, la
partie inférieure du verre doit être perpandiculaire avec receveur
11.
Après cette regulation resserrer complètement 4 vis visible et 3 vis M5
en chaque profil de
fixation. Retirer du bois aidant et tester la fonction
des portes. En utilisant calle étalon de diamètre 16 mm recontroler la
distance parmi la partie du verrre inférieure et receveur- la distance doit
être 16,5- 18 mm en chaque poin du verre.
12.
En profiles de fixation noter la repère de la position exacte des portes
bien regulées. Deviser les vis M5 chez les duex parties des portes,
démonter les portes, resserrer les vis à l'intérieur de profil de fixation.
Appliquer du silicone sur la partie inférieure de la pièce plastique circulaire
pour assurer un joint avec le receveur. Positionner ensuite le bandeau
MAINTENANCE ET NETTOYAGE:
Tous les produits d'entretien ménagers peuvent être utilisés à l'exception des poudres à recurer des produits abrasifs et des solvants comme l'acêtone ou le
white-spirit.
Produits specialement crees pour le programme RAVAK :
maintient toutes les propriétés demandées aux couches de protection de surfaces
présentes sur la surface de la vitre, des faces latérales des coins douches, des baignoires émaillées et synthétiques, des lavabos, des robinets d'eau;
DESINFECTANT
est un produit de nettoyage spécialaux effets antibactériels et anti-moisissure marqués.
Le producteur n'a pas responsabilité des dommages provoquées par utilisation intérdit.
Tous nos produits sont garantis 24 mois.
Merci de nous communiquer vos remarques au service clientèle:
Cabine de douche
Porte ESKK2/L (gauche)
Porte ESKK2/ R (droite)
-
de mettre en place les joints
voir 5
).
au receveur et d'aligner les
attention
tout particulièment à
RAVAK ANTICALC CONDITIONER
RAVAK a.s.,
Obecnická 285, 261 01 Příbram I, P. O. BOX 122
tel.: +420 318 427 200, 318 427 111 fax: +420 318 427 269
e-mail: info@ravak.cz, www.ravak.com
ESKK2 80, 90, 100
n
voir 4
).
plastique (joints de seuils b de porte- ce bandeau est asymétrique: la
partie la plus haute est à l'extérieur du receveur (
extrémité des joints de seuils de porte dans la pièce plastique circulaire.
Reinstaller les porte dans la position definitif (noté par la repère), ressurrer
les visses M5. Installer la seconde partie par même façon.
Appliquer du silicone sur la partie inférieure de la pièce plastique circulaire
pour assurer un joint avec le receveur. Positionner ensuite le bandeau
plastique (joints de seuils b de porte- ce bandeau est asymétrique: la
partie la plus haute est à l'extérieur du receveur (
extrémité des joints de seuils de porte dans la pièce plastique circulaire.
Reinstaller les porte dans la position definitif (noté par la repère), ressurrer
les visses M5. Installer la seconde partie par même façon.
13.
Tester la fermeture de porte plusieurs fois ainsi que le système de
relevage de porte (
activé à l'ouverture
14.
Percez des trous de diamétre 2,6 mm sur les pré-trous apparents dans
la cornière puis monter des visses parker de 3,5/ 13 mm.
15.
Monter/ refermer le profilé de propreté en progressant doucement sur
l'ensemble de la hauter avec précaution (
16.
Ajuster le bandeau alluminique en position plaquée sur le receveur.
17.
Passer les bandeua d'alluminiums dans joints de seuils de porte.
18.
Remplacer le bandeau en position en ayant appliqué de la colle „forte
instantanée" sur 200 mm environ (
19.
Après l'avoir laissé sécher, vous appliquerez un liseré de silicone tout
le long des rainures du bandeau (
20.
Mettre du joint silicone sur une hauteur de 100 mm le long du profilé de
fixation comme montré sur le voir 11. Tous les joints et sellements doivent
être réalisés en utilisant du Silicone Profesionnel
21.
Mettre les gouttières plastiques sur la partie inférieure de la porte en
verre et tester la fermeture. Adapter si nécessaire la position de cette
gouttière (voir 13).
22.
Après avoir retiré la gouttière plastique, mettez de la colle „forte
instantanée"sur la partie coupée de la gouttière et fixer la à la pièce
plastique en bout.
23.
Monter le capuchon de décoration et le fixer avec du silicone (voir 14).
est la seule préparation qui reconstitue parfaitement et
RAVAK ANTICALC RAVAK CLEANER
Répartition des pièces
dans les cartons:
Porte Droite ESKK2/R
1.
Capouchon de décoration
2.
Gouttière plastique droite
3.
Joints de seuils de porte
4.
Chevilles diamètre 10 mm
5.
Vis diamètre 5/ 50 mm
6.
Vis filetées diamètre 3,5/ 13 mm
7.
Tube de silicone RAVAK 60 ml
8.
Rondelle diamètre 5 mm
Porte Gauche ESKK2/L
1.
Capouchon de décoration
2.
Gouttière plastique gauche
3. J
oints de seuils de porte
4.
Chevilles diamètre 10 mm
5.
Vis diamètre 5/ 50 mm
6.
Vis filetées diamètre 3,5/ 13 mm
7.
Tube de silicone RAVAK 60 ml
8.
Bandeau d'alluminium
9.
Tube de colle acrylate
10.
Foret diamètre 2,6 mm
11. Plan de montage
12.
Calle étalon diamètre 16 mm
13.
Rondelle diamètre 5 mm
voir 7
voir 7
).
voir 9
).
voir 12
).
voir 10
).
RAVAK.
;
élimine des vielles impuretés
1 pcs
1 pcs
1 pcs
6 pcs
6 pcs
4 pcs
1 pcs
6 pcs
1 pcs
1 pcs
1 pcs
6 pcs
6 pcs
4 pcs
1 pcs
1 pcs
1 pcs
1 pcs
1 pcs
1 pcs
6 pcs
). Glisser l'autre
). Glisser l'autre
RAVAK
MN ESKK2 - 2/2003
