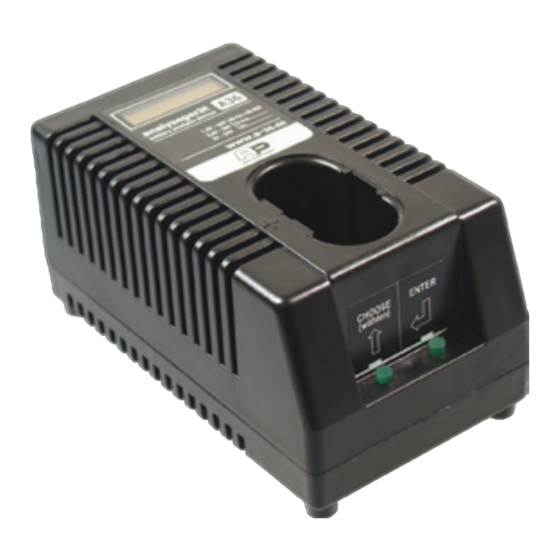

Akku Power A36 Bedienungsanleitung

Analysegerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

DeutsCH
Akku Power
AnAlysegerät A36
ni-Cd
ni-MH
li-Ion
li-Polymer
Pb
0
2008
Bedienungsanleitung
Mit diesem Gerät können Sie Akkus analysieren, entladen oder innerhalb
von
10
Sekunden
den
momentanen
Ladezustand
(Akkukapazität),
sowie den Akkuzustand (Ri) testen. Das A36 Gerät akzeptiert alle NiCD,
NiMH, Li-Ion, Li-Polymer sowie Blei Akkus aller Art von 1,2 Volt bis 36 Volt.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Akku Power A36

Inhaltszusammenfassung für Akku Power A36

  • Seite 1 Bedienungsanleitung Mit diesem Gerät können Sie Akkus analysieren, entladen oder innerhalb Sekunden momentanen Ladezustand (Akkukapazität), sowie den Akkuzustand (Ri) testen. Das A36 Gerät akzeptiert alle NiCD, NiMH, Li-Ion, Li-Polymer sowie Blei Akkus aller Art von 1,2 Volt bis 36 Volt.

  • Seite 2: Inhaltsverzeichnis

    Akku Power AnAlysegerät A36 InHAltsVerZeICHnIs kapitel Beschreibung seite Bedienungs und Anzeigeelemente entladeströme für jeweilige Akkusysteme und Akkuspannungen Akku analysieren oder einen kurztest durchführen Das ergebnis der Akkuanalyse am gerät Das ergebnis der Akkuanalyse mit PC software PC Analyse Impuls PC Analyse konstant Die zusätzliche Anzeige...

  • Seite 3: Bedienungs Und Anzeigeelemente

    Kühlung. Makita Würth, optional gibt es Adapter für AEG, Atlas-Copco, Serielle PC-Schnittstelle Milwaukee, Dewalt, Elu, Fein, (RS232) Metabo u. Panasonic sowie einen Universaladapter. Auswahl-Taste 12 Volt Netzteil Eingang, Das A36 wird Bestätigungstaste mit einem 12 Volt Netzteil betrieben. Seite 3...

  • Seite 4: Entladeströme Für Jeweilige Akkusysteme Und

    über die software einen Akku analysieren: können Sie den Entladestrom manuell bestimmen, der max. Entladestrom ist für jede Spannung vorgegeben. Wählbar in 100 mA Schritten. Das A36 ist für mittlere bis hohe Entladeströme ausgelegt (1A bis maximal 9A).

  • Seite 5: Akku Analysieren Oder Einen Kurztest Durchführen

    3.) Den Akku AnAlysIeren oDer Den kurZtest stArten Die Kapazität Ihres Akkus ermitteln Sie in folgenden 3 Schritten. 1.) Auswahl des Akkusystems. AKKUSYSTEM? A36 an das mitgelieferte Netzteil anschließen. NICD/NIMH: 13,7V Akku Schacht stecken, Akkuspannung wird sofort wie im ersten Bild AKKUSYSTEM? angezeigt.

  • Seite 6: Das Ergebnis Der Akkuanalyse Am Gerät

    4a.) DAs ergeBnIs Der AkkuAnAlyse AM gerät Innenwiderstand: unter 400 mOhm ist der Akku in Ordnung. Ist der Wert höher als 400 mOhm INNENWIDERSTAND kann dies auf folgende Ursachen zurückgeführt 77 MOHM werden: mangelhafte Kontaktierung, ein nicht voll geladener Akku oder alter Akku. energie: besagt die Leistung aus, die dem AKKU ENERIE elektrischen Verbraucher zur Verfügung steht.

  • Seite 7: Pc Analyse Impuls

    Mit der Impuls Analyse kann ein Verbraucher simuliert werden, ähnlich dem ein- und ausschalten eines Motors. Die rote Linie zeigt den Entladestrom des A36, hier: maximaler Strom 6,7A und minimaler Strom 3A. blaue Linie zeigt Spannungsverhalten des Akkus. PC AnAlyse: konstAnt...

  • Seite 8: Die Messung

    > durchschnittliche spannungslage > entladezeit > gerätetemperatur vom A36 am kühlkörper Am Anfang der Analyse wird der Innenwiderstand vom Akku gemessen und angezeigt. Das Ende der Messung wird mit diesem Fenster und dem Resultat der Analyse angezeigt. Seite 8...

  • Seite 9: Info Zum Gerät Und Zur Messung

    WinXP, Win2000 und Win98, WinMe. Innenwiderstand wird im Display angezeigt. Der Kurztest kann ausschließlich nur mit dem A36 zusätzlich muss das Microsoft Framework ab und nicht mit der PC-Software gestartet werden. Version 2.0 installiert sein. Microsoft bietet 7c.) Die Akkuanalyse das Framework zum kostenlosen Download auf ihrer Webseite an.

  • Seite 10: Sicherheitshinweise

    8.) sICHerHeItsHInweIse Der sichere Umgang mit dem Analysegerät A36 ist nur gewährleistet, wenn die Sicherheitshinweise bzw. Betriebshinweise sorgfältig gelesen und genau eingehalten werden. Analysegerät und Akkus dürfen nicht geöffnet werden Gerät und Akku vor Hitze, Stoß und Feuer schützen Das Gerät muss mindestens 50 cm von Hindernissen aufgestellt werden, damit der Lüfter die entstehende Wärme abtransportieren kann...

  • Seite 11: Garantie

    10.) gArAntIe Für alle Akku Power Akkus gilt eine Garantie von 6 Monaten ab Rechnungsdatum. Alle anderen Produkte wie Ladegeräte, Analysegeräte, Leuchten wird eine Garantie von 12 Monaten ab Rechnungsdatum gewährleistet. Ausgenommen sind Schäden, die auf Überlastung oder unsachgemäße Behandlung zurückzuführen sind.
