1.4 SCHNITTSTELLEN
Netzanschluß
– Externe Absicherung: ist nicht erforder-
lich. Die interne Sicherung ist nicht
zugänglich, da sie nicht durch den Anwen-
der ausgetauscht werden darf. Sollte
diese interne Sicherung auslösen, weist
das Gerät einen internen Defekt aus und
muß aus Sicherheitsgründen an den Her-
steller eingeschickt werden.
– Empfehlung für die Zuleitung: Lei-
tungsschutzschalter mit B-Charakteristik
(oder träger), Sicherungswert 10 A.
V in 115 V AC 1,3 A 60 Hz
230V
V in 230 V AC 0,7 A 50 Hz
N L
Netzanschluß

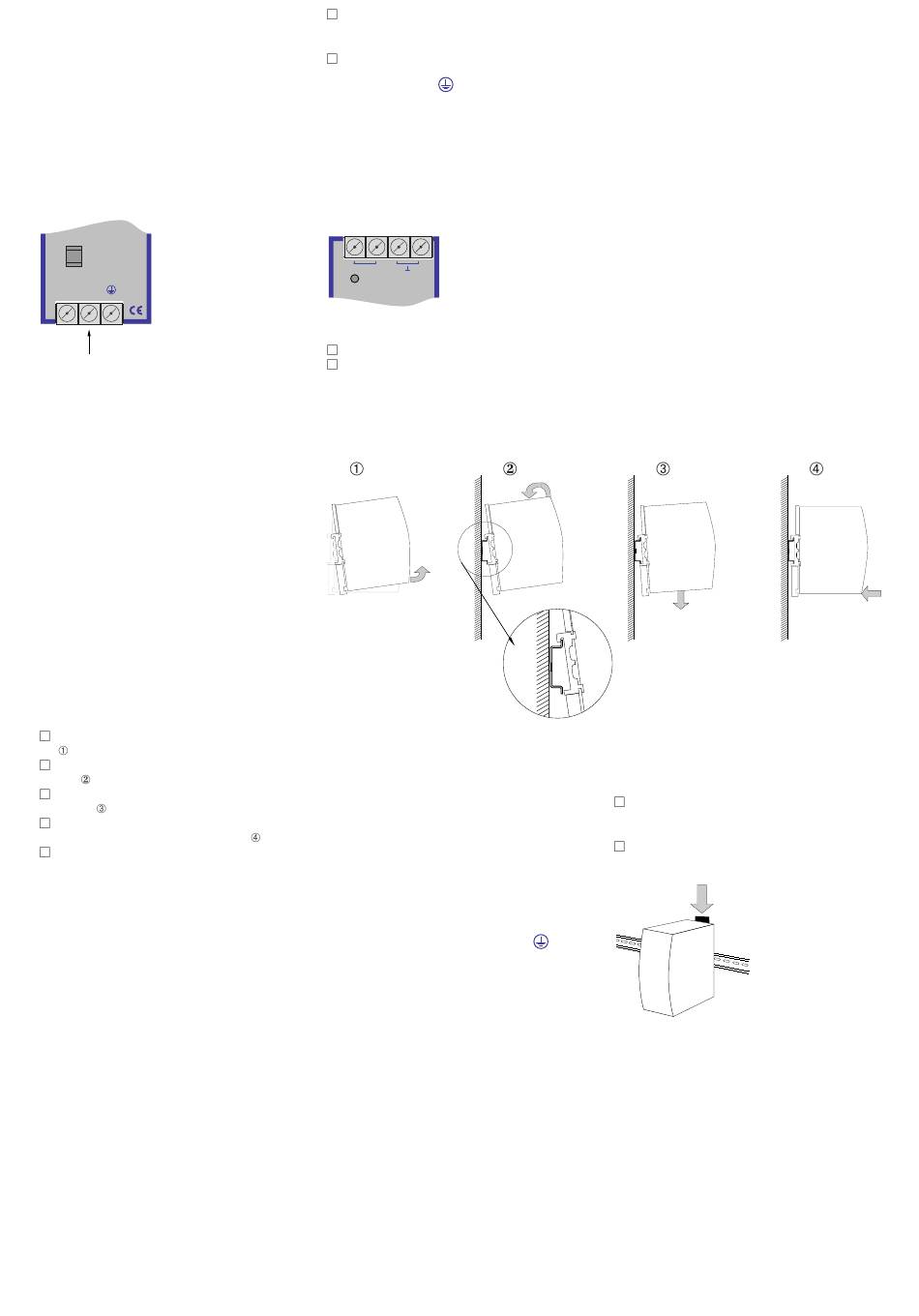

Abb. 3: Netzanschluß
2. Montage, Inbetriebnahme
und Demontage
2.1 EINBAU
Montieren Sie das RPS60 nur wie abgebil-
det, mit den Eingangsklemmen nach unten.
Sonst ist keine ausreichende Kühlung mög-
lich.
Stellen Sie den Freiraum zur Kühlung sicher
(empfohlene Abstände siehe Tabelle „Tech-
nische Daten").
2.2 MONTAGE – RPS 60 AUF TRAG-
SCHIENE AUFSCHNAPPEN
Zulässige DIN-Tragschiene: TS35/7,5 oder
TS35/15.
Kippen Sie das RPS60 leicht nach hinten
( ).
Setzen Sie das RPS60 auf die Hutschiene
auf ( ).
Schieben Sie es bis zum Anschlag nach
unten ( ).
Drücken Sie unten gegen die Vorderseite
des RPS60, um es zu verriegeln ( ).
Rütteln Sie leicht am RPS60, um die Ver-
riegelung zu überprüfen.
3. Weitere Unterstützung
Bei technischen Fragen wenden Sie sich
bitte an den Hirschmann-Vertragspartner in
Ihrer Nähe oder direkt an Hirschmann. Die
Adressen unserer Vertragspartner finden
Sie
Stellen Sie sicher, daß der Wahlschalter
(siehe Abb. 2) auf der richtigen Stellung
steht.
Schließen Sie die Eingangsspannung an
die Klemmen N, L und den Schutzleiter
an die Klemme an.
Ausgang
– Ausgangsspannung: 24VDC +5% -1%
– Zulässige Belastung: bei -10°C...+60°C
und Konvektionskühlung siehe Tabelle
Technische Daten
– Erdung: Die Sekundärseite ist nicht geer-
det, daher kann bei Bedarf wahlweise die
+ oder - Klemme geerdet werden.
+24V 12,5A +24V 12,5A
P P
Abb. 4: Ausgang
Beachten Sie die Polung der Klemmen!
Schließen Sie die Anschlußleitungen am
Ausgang an.
Abb. 5: Montage des RPS60
2.3 INSTALLATION
Vor der Inbetriebnahme ist eine fachgerech-
te Installation durchzuführen. Insbesondere
ist sicherzustellen, daß
– der Netzanschluß gemäß VDE0100 und
VDE0160 erfolgt.
– bei flexiblen Kabeln alle Feindrähte in den
Anschlußklemmen befestigt sind (Gefahr
von Gehäuseschluß).
– Gerät und Zuleitungen ausreichend abge-
sichert werden und im Bedarfsfall auch
von Hand freigeschaltet werden können.
– der Schutzleiter an der Klemme
schlossen wird.
– alle Ausgangsleitungen für den Ausgangs-
strom des Netzteils ausgelegt sind und
polrichtig angeschlossen werden.
– eine ausreichende Kühlung gewährleistet
ist.
– im Internet (http://www.hirschmann.de).
Darüber hinaus steht Ihnen unsere Hotline
zur Verfügung:
Tel. +49(7127) 14-1538 (Fax -1542)
Anschlußleitungen Eingang/Ausgang
Für Eingang und Ausgang gelten folgende
Werte:
– flexible Kabel: 1,5...4 mm
– starre Kabel: 1,5...6 mm
– Abisolieren am Kabelende: 6 mm (nicht
länger!)
An den Ausgangsklemmen sind auch
2
0,5 mm Querschnitt zulässig.
Verwenden Sie nur handelsübliche, für
die gegebenen Spannungen und Ströme
ausgelegten Kabel.
Bei flexiblen Kabeln: Stellen Sie sicher,
daß alle Feindrähte des Kabels in der
Klemme befestigt sind. Die Verwendung
von geeigneten Adernendhülsen ist zuläs-
sig.
2.4 DEMONTAGE – RPS 60 VON DER
TRAGSCHIENE ABNEHMEN
Drücken Sie zum Entriegeln den Knopf an
der Oberseite des RPS60 nach unten
(siehe Abbildung 6).
Nehmen Sie das Gerät von der Hutschie-
ne ab.
ange-
Abb. 6: Knopf zum Entriegeln des RPS60
