molitor MARI Bedienungsanleitung

Ip66
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Software Version 1.07 DE
!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für molitor MARI

Inhaltszusammenfassung für molitor MARI

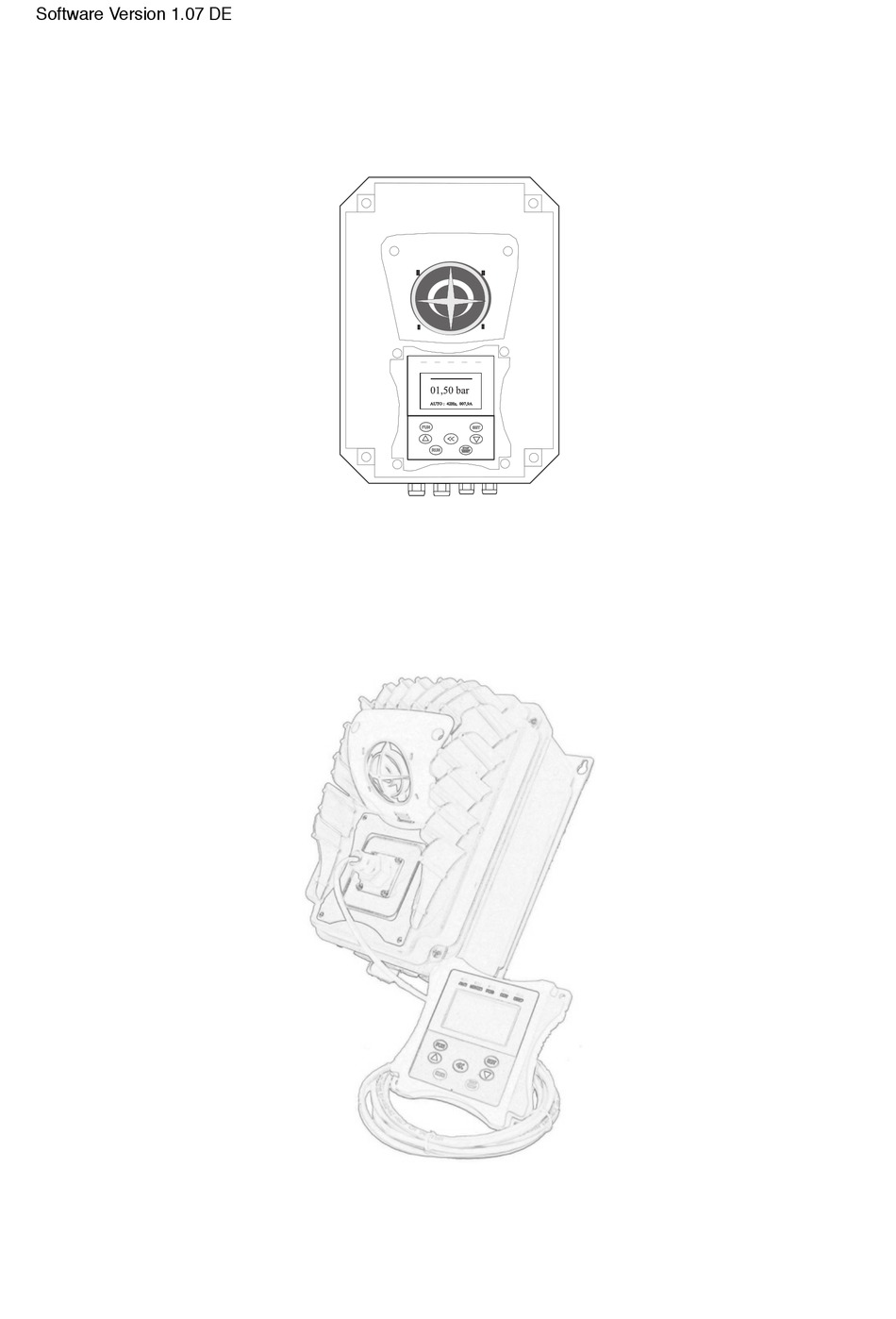

  • Seite 1 Software Version 1.07 DE...

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung: Ausführung : Druck/Vakuum Type: MARI IP66 S-Nr.: _________________ Systemregler für Pumpen MARI Softwareversion 1.07 (xxx) Stand 26.04.2018 mit Frequenzumrichter Einstellbar als: Druckregler Niveauregler Temperaturregler Vakuumregler Multibetrieb Inhalt Seite Allgemeines zum Pumpenregler Sicherheits - und Warnhinweise Technische Ausführung Pumpenregler Elektrischer Anschluss...

  • Seite 3: Allgemeines Zum Pumpenregler

    1. Allgemeines zum Pumpenregler MARI Dieses Produkt entspricht dem neusten Stand der Technik und wird stetig weiterentwickelt und verbessert. Das Gerät wurde nach der Fertigung einer umfangreichen Prüfung unterzogen und funktioniert daher einwandfrei. Um optimale Funktion zu gewährleisten, lesen und beachten Sie diese Betriebsanleitung.

  • Seite 4: Technische Ausführung Pumpenregler

    Das Kompaktgehäuse wird mit einem Adapter an Stelle des Klemmenkastens über 4 Bohrungen aufgebaut. Befestigungsmaße: Siehe Hersteller Datenblatt MARI (EM30). Ist der MARI direkt am Motor montiert müssen Sie nur auf einen ausreichenden Abstand von mindestens 15 cm von Seitenwänden oder anderen Einrichtungen achten um eine einwandfreie Kühlung der Pumpenregelung zu gewährleisen.

  • Seite 5: Elektrischer Anschluss

    Druckerhöhungsanlagen (DEA) Druckerhöhungsanlagen sind fertig verrohrte und verdrahtete Pumpenanlagen. Bei ihnen ist der Installationsaufwand minimal – Anschluss an das vorhandene Rohrnetz, Netzspannung und Inbetriebnahme. Der Regler ist bei diesen Anlagen werksseitig eingestellt. Diese Bedienungsanleitung bezieht sich nur auf die elektrische Steuerung der Anlage, deshalb ist ggf. die Bedienungsanleitung der Pumpe(n) hinzuzuziehen / zu beachten.

  • Seite 6: Bedienfeld Beschreibung

    Parameter Stelle verändern - Parameter durchblättern, Werte verändern - Werte speichern - Basis einstellen Nach dem die Initialisierung beendet ist, erscheint die Betriebsanzeige: MARI-Anzeige mit verschieden Symbolen und Werten Anzeige Handbetrieb ---------------- ---------------- 35,0 Hz 00,0 Hz HAND : 1,50bar 005,9A...
  • Seite 7 STOP : 1,50bar 000,0A STOP : 0,50bar 000,0A HAND : 1,50bar 005,9A MARI Hand / Auto Betrieb mit „Motorpoti“: Werte im Handbetrieb oder Automatik Betrieb mit „Motorpoti“einstellen. A : aktueller „Druck“, S : Sollwert „Druck“ Achtung ! „Motorpoti“ ist nur bei Einzelanlagen möglich ! „Motorpoti“...

  • Seite 8: Basis Menü

    6. Basis Menü Parameter anwählen Werte ändern / speichern „Stopp“ Taste drücken. Menü verlassen „FUN“ Taste gedrückt halten bis das Basis Menü erscheint ----Basis--Einstellung----- ----Basis--Einstellung----- ----Basis--Einstellung----- ----Basis--Einstellung----- Sprache Sprache Sprache Sprache Betriebsart Betriebsart Betriebsart Betriebsart Einheit Einheit Einheit Einheit Messbereich : 1000 Messbereich : 1000...

  • Seite 9: Betriebsart Regler

    7. Betriebsart „Regler“ (1) Parameter anwählen Werte ändern / speichern „Stopp“ Taste drücken. Menü verlassen „FUN“ Taste gedrückt halten bis das Basis Menü erscheint ----Basis--Einstellung----- ----Basis--Einstellung----- ----Basis--Einstellung----- ----Basis--Einstellung----- Sprache Sprache Sprache Sprache Betriebsart Betriebsart Betriebsart Betriebsart Anzeige Status - Fehlerspeicher Hauptbild“...
  • Seite 10 Regler Parameter einstellen Geben Sie den Sollwert ein, mit dem die Anlage arbeiten soll. Sollwert :04,00bar - 0,01bar - xx,xx bar Geben Sie die Startdifferenz ein, mit dem die Anlage arbeiten soll. Startdifferenz :00,50bar - 0,01bar - xx,xx bar Geben Sie die Prüfphase für die Nullmengenabschaltung ein. Empfehlung: 50%. Siehe auch „Nullmengenabschaltung“ Prüfphase :90% - 1% - 200% = 0,1- 2,00bar absolut...

  • Seite 11: Betriebsart Kette

    8. Betriebsart „Kette“ (2) Parameter anwählen Werte ändern / speichern „Stopp“ Taste drücken. Menü verlassen „FUN“ Taste gedrückt halten bis das Basis Menü erscheint ----Basis--Einstellung----- ----Basis--Einstellung----- ----Basis--Einstellung----- ----Basis--Einstellung----- Sprache Sprache Sprache Sprache Betriebsart Betriebsart Betriebsart Betriebsart Anzeige Status-Fehlerspeicher Hauptbild (Master) Hauptbild(Slave) Starts: 45°...

  • Seite 12: Betriebsart Vakuum

    9. Betriebsart „Vakuum“ (7) Parameter anwählen Werte ändern / speichern „Stopp“ Taste drücken. Menü verlassen „FUN“ Taste gedrückt halten bis das Basis Menü erscheint ----Basis--Einstellung----- ----Basis--Einstellung----- ----Basis--Einstellung----- ----Basis--Einstellung----- Sprache Sprache Sprache Sprache Betriebsart Betriebsart Betriebsart Betriebsart Anzeige Status - Fehlerspeicher Hauptbild“...
  • Seite 13 Regler Parameter einstellen Geben Sie den Sollwert ein, mit dem die Anlage arbeiten soll. Sollwert :400mbar - 010mbar - xxx mbar Geben Sie die globale Haltefrequenz für die Mindestdrehzahl ein. Haltefrequenz :35Hz - 1Hz - 200Hz Geben Sie die Zeit der Nachlaufzeit für die Nullmengenabschaltung ein. Nachlaufzeit - 1s - 99s Geben Sie die Zeit der Anlaufverzögerung für die Wiedereinschaltung nach „Standby“...

  • Seite 14: Vakuum Boost Funktion

    10. Vakuum Boost Funktion Die Boost Funktion für schneller Anfahren auf volles Vakuum vorgesehen. In der Kunststoffverarbeitung an Extendern, wird damit der Arbeitsprozess unterstützt. Boost Funktion Ein / Aus Schalten Die Anlage muss im Automatik Betrieb aktiv ein. Drücken der „FUN“-Taste für 2 Sec.

  • Seite 15: Fehlermeldungen

    11. Fehlermeldungen Die Fehler „Er002“ bis „Er xxx“ sind Fehlermeldungen. Die rote LED leuchtet. Das Alarmrelais schaltet. Display Beispiele: Fehlermeldungen können durch Betätigen “Stopp“ Taste zurückgesetzt werden. ------------------------ ------------------------ ------------------------ 00,59 bar 00,59 bar 00,59 bar ER 004 ER 011 ER 103 STOP : 00Hz 000,0A STOP : 00Hz 000,0A...

  • Seite 16: Nullmengenabschaltung

    12. Experten Modus Stoppfrequenz Die Stoppfrequenz ist die unterste Betriebsfrequenz bei der Druckregelung. Wird die Stoppfrequenz erreicht, wartet der Druckregler die Abschaltverzögerung ab bevor die jeweilige Pumpe in „Standby“ geschaltet wird. Die Stoppfrequenz sollte so eingestellt werden, das die jeweilige Pumpe gerade nicht mehr fördert. Die Abschaltverzögerung sollte so eingestellt werden, das die Pumpe bei diesem Betriebspunkt nicht ins Schwingen gerät.

  • Seite 17: Betriebsart Multi

    In der Betriebsart „Multi“ übernimmt der MAR- oder der MARH- Regler die Pumpenregelung. Hierzu werden alle MARI Regler über Modbus mit dem MAR/H- Regler verbunden. Am MARI muss jeweils die Slave Nummer eingestellt werden. Er darf keine Lücken zwischen den Slave Nummer geben.
  • Seite 18 Geben Sie die Notfrequenz der Pumpe ein. Diese Funktion gibt Ihnen die Möglichkeit, die Pumpe mit Notfrequenz bei Ausfall der Hauptsteuerung zu betrieben. Notfrequenz :40Hz - 1Hz - 200Hz Aufbau Schema einer Mehrpumpenanlage mit 4x MARI + MAR-MASTER- Regler Slave Nummer (MASTER Adresse: 101) Slave Nummer (MASTER Adresse: 102)

  • Seite 19: Betriebsart Frequenzumrichter

    14. Betriebsart „Frequenzumrichter“ einstellen(4) Parameter anwählen Werte ändern / speichern „Stopp“ Taste drücken. Menü verlassen „FUN“ Taste gedrückt halten bis das Basis Menü erscheint ----Basis--Einstellung----- ----Basis--Einstellung----- ----Basis--Einstellung----- ----Basis--Einstellung----- Sprache Sprache Sprache Sprache Betriebsart Betriebsart Betriebsart Betriebsart Regler Betrieb (1) Ketten Betrieb (2) Multi Betrieb (3) Frequenzumrichter (4) -----Regler--Parameter----...

  • Seite 20: Motor Kennlinie Einstellen

    15. Motor Kennlinie einstellen PM- Synchronmotor einstellen Wenn die Kennlinie auf „6“ gestellt wird öffnen sich im Menü die Motordaten. Diese müssen exakt eingegeben werden. Nach erfolgter Eingabe muß das „Einmessen“ durchgeführt werden. ----Basis--Einstellung----- - - - - - - - Warnung ! Kennlinie Diese Eingabe ist wichtig um einen optimalen Betrieb...

  • Seite 21: Status Der Led Anzeigen Am Mari Display

    Dieses Display wird bei „Netz ein“ angezeigt. Die Serien Nummer ist dann ablesbar. MAT ▲ ▼ V1.00 (xx.x) SN. 00001 Init . . . FU-SW. 1.xx 17. Status der LED Anzeigen am MARI Display Alarm (Störung) Dauerlicht Warnung (Wächter) Blinklicht Regelbetrieb (local) Dauerlicht...
  • Seite 22 PTC im Basis Menü aktivieren CM = PTC Anschluss DI5 = PTC Anschluss ---------------------------------------------------------------------------------------------------------------------------------- Kette mit zwei MARI-EM30 anschließen: im Basis Menü die Betriebsart „Kette“ einstellen FU1-DO1 > FU2-DI1 FU2-DO1 > FU1-DI1 FU1-CM < > FU2-CM ---------------------------------------------------------------------------------------------------------------------------------- Eingang Ext.1/2 am MARI-EM 30 anschließen: Ext1/2 im Regler Menü...
  • Seite 23 Sensor 0-10V mit M12x1 Stecker, 4 polig anschließen: Braun (1) = + Versorgung 24VDC (P24) Schwarz (4) = - Versorgung GND (CM) Blau (3) = Signaleingang 0-10V (AI1) 20. Kundeneinstellungen MARI : Datum: ___________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________ _______________________________________________________________________________________...
  • Seite 24 MAT ▲ ▼ ©...
