MC (Moving Coil =
bewegliche Spule)

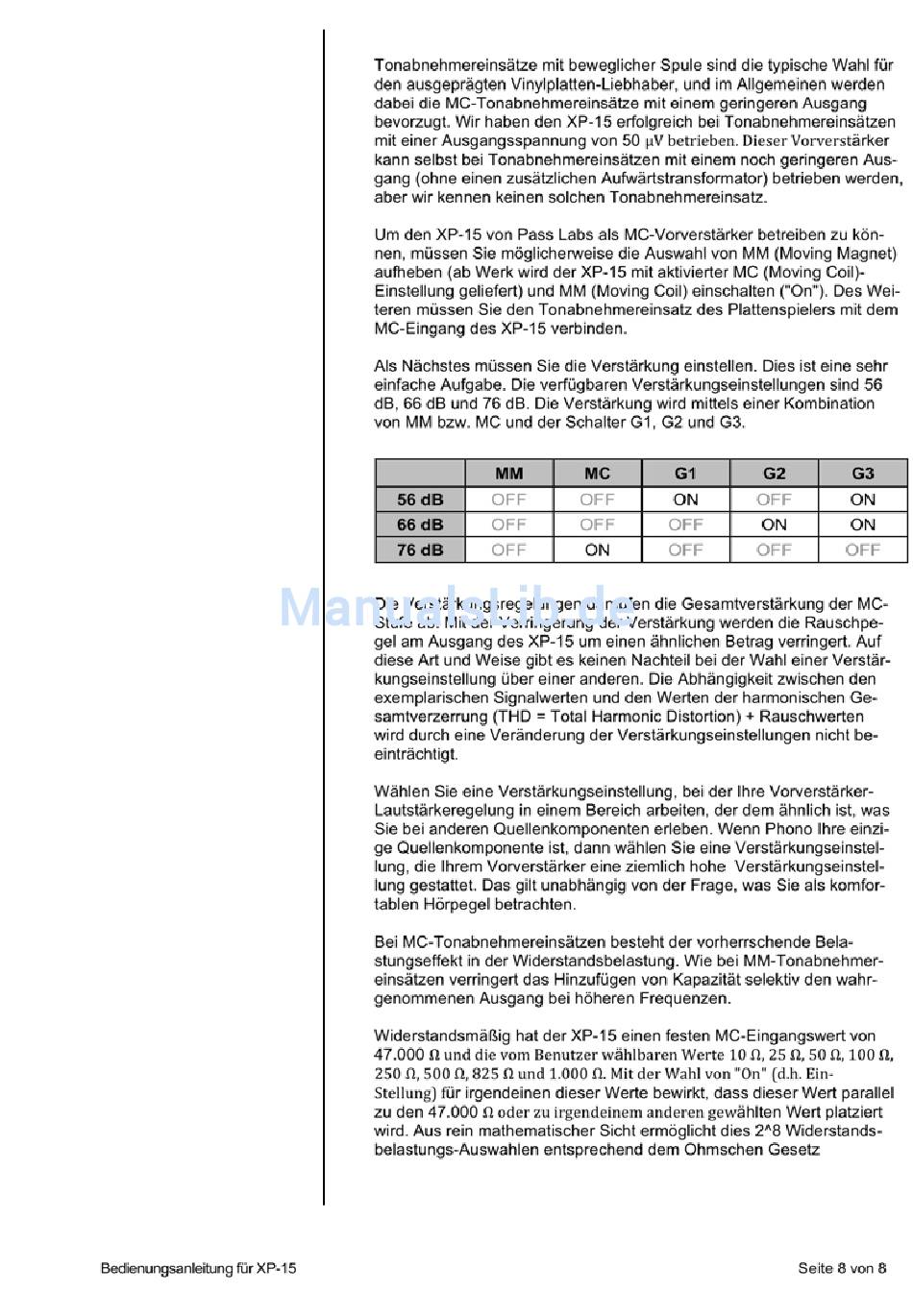

Bedienungsanleitung für XP-15
Tonabnehmereinsätze mit beweglicher Spule sind die typische Wahl für
den ausgeprägten Vinylplatten-Liebhaber, und im Allgemeinen werden
dabei die MC-Tonabnehmereinsätze mit einem geringeren Ausgang
bevorzugt. Wir haben den XP-15 erfolgreich bei Tonabnehmereinsätzen
mit einer Ausgangsspannung von 50
kann selbst bei Tonabnehmereinsätzen mit einem noch geringeren Aus-
gang (ohne einen zusätzlichen Aufwärtstransformator) betrieben werden,
aber wir kennen keinen solchen Tonabnehmereinsatz.
Um den XP-15 von Pass Labs als MC-Vorverstärker betreiben zu kön-
nen, müssen Sie möglicherweise die Auswahl von MM (Moving Magnet)
aufheben (ab Werk wird der XP-15 mit aktivierter MC (Moving Coil)-
Einstellung geliefert) und MM (Moving Coil) einschalten ("On"). Des Wei-
teren müssen Sie den Tonabnehmereinsatz des Plattenspielers mit dem
MC-Eingang des XP-15 verbinden.
Als Nächstes müssen Sie die Verstärkung einstellen. Dies ist eine sehr
einfache Aufgabe. Die verfügbaren Verstärkungseinstellungen sind 56
dB, 66 dB und 76 dB. Die Verstärkung wird mittels einer Kombination
von MM bzw. MC und der Schalter G1, G2 und G3.
MM
56 dB
OFF
66 dB
OFF
76 dB
OFF
Die Verstärkungsregelungen dämpfen die Gesamtverstärkung der MC-
Stufe ab. Mit der Verringerung der Verstärkung werden die Rauschpe-
gel am Ausgang des XP-15 um einen ähnlichen Betrag verringert. Auf
diese Art und Weise gibt es keinen Nachteil bei der Wahl einer Verstär-
kungseinstellung über einer anderen. Die Abhängigkeit zwischen den
exemplarischen Signalwerten und den Werten der harmonischen Ge-
samtverzerrung (THD = Total Harmonic Distortion) + Rauschwerten
wird durch eine Veränderung der Verstärkungseinstellungen nicht be-
einträchtigt.
Wählen Sie eine Verstärkungseinstellung, bei der Ihre Vorverstärker-
Lautstärkeregelung in einem Bereich arbeiten, der dem ähnlich ist, was
Sie bei anderen Quellenkomponenten erleben. Wenn Phono Ihre einzi-
ge Quellenkomponente ist, dann wählen Sie eine Verstärkungseinstel-
lung, die Ihrem Vorverstärker eine ziemlich hohe Verstärkungseinstel-
lung gestattet. Das gilt unabhängig von der Frage, was Sie als komfor-
tablen Hörpegel betrachten.
Bei MC-Tonabnehmereinsätzen besteht der vorherrschende Bela-
stungseffekt in der Widerstandsbelastung. Wie bei MM-Tonabnehmer-
einsätzen verringert das Hinzufügen von Kapazität selektiv den wahr-
genommenen Ausgang bei höheren Frequenzen.
Widerstandsmäßig hat der XP-15 einen festen MC-Eingangswert von
47.000
ür irgendeinen dieser Werte bewirkt, dass dieser Wert parallel
zu den 47.000
wird. Aus rein mathematischer Sicht ermöglicht dies 2^8 Widerstands-
belastungs-Auswahlen entsprechend dem Ohmschen Gesetz
MC
G1
OFF
ON
OFF
OFF
ON
OFF
ä
ählten Wert platziert
ärker
G2
G3
OFF
ON
ON
ON
OFF
OFF
Seite 8 von 8
