Inhaltszusammenfassung für Flygt MAS 711
- Seite 1 Technische Daten MAS 711 Überwachungssystem...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten MAS 711........................2 Allgemeine Informationen......................... 2 Die Merkmale des MAS lauten wie folgt:..................2 MAS 711 – verfügbare Sensoren und optionale Kanäle..............3 Verdrahtung des Grundgerätes. Große Pumpen................5 Verdrahtung des Bedienfeldes......................6 Verdrahtung des Pumpenspeichers....................6 Verdrahtung des Grundgerätes, mittelgroße Pumpen..............7 Maßbilder und Montage........................ -
Seite 4: Technische Daten Mas 711

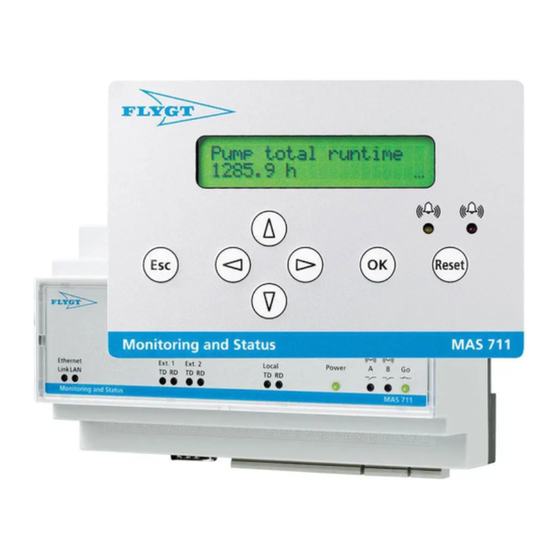

Allgemeine Informationen Das Flygt MAS 711 ist ein Pumpenüberwachungssystem, das für die großen Pumpenmodelle von Flygt geeignet ist, d.h. Pumpen, die mit einem separaten Kabel zur Überwachung ausgestattet sind. Die Hauptaufgabe liegt im Schutz der Pumpe im Falle einer Störung und im Verhindern des Auftretens von Defekten. -
Seite 5: Mas 711 - Verfügbare Sensoren Und Optionale Kanäle
Leistungsmessgerät zum System hinzugefügt werden. Dieses Gerät dient der Erfassung und der Übertragung gemessener Daten über elektrische Größen (siehe unten). MAS 711 – verfügbare Sensoren und optionale Kanäle • Thermoschalter (3 in Reihe) oder Thermistoren zur Überwachung der Statortemperatur, •... - Seite 6 Eine Strommessung ist meistens an sich wertvoll. Darüber hinaus startet es die Aufzeichnung der Laufzeit, der Anzahl der Starts und die Auflistung der Starts und Stopps. Darüber hinaus ist es eine Voraussetzung für die korrekte Aufzeichnung der Schwingungen. MAS 711 Überwachungssystem Technische Daten...
-
Seite 7: Verdrahtung Des Grundgerätes. Große Pumpen
Technische Daten MAS 711 Verdrahtung des Grundgerätes. Große Pumpen VIS 10 RS-232 Ethernet- D-Sub 9-po l. RJ-45 - weiblicher Kontakt Kontakt Abbildung 1 MAS 711 Überwachungssystem Technische Daten... -
Seite 8: Verdrahtung Des Bedienfeldes
Stromversorgun g des Pumpenspei cher s +12 V Gleichstrom Stromversorgung, Erdung Stromversorgun g des Pumpenspeicher s Erdung Lokal RS-48 5 (A) Lokal RS-48 5 (A) Pumpensp eicher Lokal RS-48 5 (B) Lokal RS-48 5 (B) Pumpensp eicher Abbildung 5 MAS 711 Überwachungssystem Technische Daten... -
Seite 9: Verdrahtung Des Grundgerätes, Mittelgroße Pumpen
Montieren Sie das Grundgerät auf einer symmetrischen 35 mm DIN-Schiene. Abbildung 7 Montieren Sie das Bedienfeld entweder in die Schaltschranktür oder in die Frontplatte. Alternativ kann es auf einer symmetrischen 35 mm DIN-Schiene befestigt werden. MAS 711 Überwachungssystem Technische Daten... -
Seite 10: Technische Daten, Grundgerät
Kurzschlusswarnung (Thermistor) Pt100 Eingänge (5) Ungenauigkeit: +/– 0,5 + 0,01 T (Temp. in °C) Kurzschluss- und Unterbrechungswarnung Leckagesensoreingänge (3) 12 V DC, Stromerfassung Betriebswerte: I < 3 mA Unterbrechung 3 < I < 22 mA Initialisierungsstränge MAS 711 Überwachungssystem Technische Daten... - Seite 11 12 V DC Netzanschluss für Bedienfeld 12 V DC Kommunikation Ext 1. – RS-485/Modbus Zur Kommunikation mit dem Zentralsystem (Flygt FMC oder SPS). MAS Grundgerät ist Slave. Ext 2. – RS-485/Modbus Zur Kommunikation mit Leistungsmessgerät. MAS Grundgerät ist Master. Lokal – RS-485/Modbus Zur Kommunikation mit Pumpenspeicher und Bedienfeld.
- Seite 12 40 501142 Chinesisch 40 501279 Russisch 40 501473 Schwedisch 40 501475 Leistungsmessgerät PAN 312 40 501526 Pumpenspeicher als Ersatzteil bestellt: Pumpenspeicher 84 00 90 Verbindungseinheit mit Pumpenspeicher (mit 691 83 00 mittelgroßen Pumpen verknüpfte Ausrüstung) MAS 711 Überwachungssystem Technische Daten...
