Service und Wartung (Kapitel 9)
Addendum zur ARCHITECT® i 1000
34-7065/R1 - Januar 2008

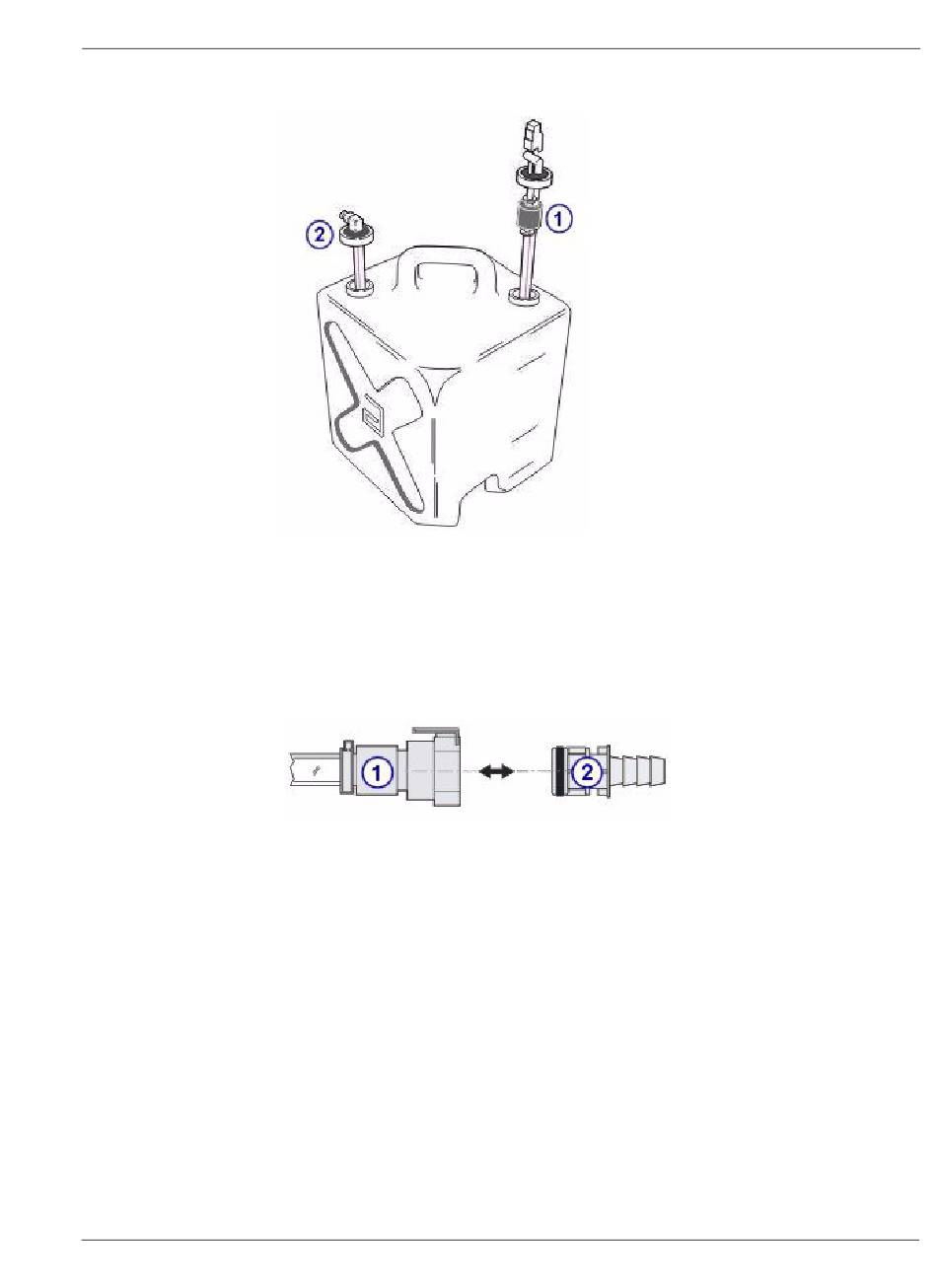

Abbildung 3: Puffer-Füllstandssensor und Auslass für Waschpuffer
Legende:
1. Puffer-Füllstandssensor
2. Auslass für Waschpuffer
Abbildung 4: Anschluss am Verlängerungsschlauch mit grauem
Anschlussstück
Legende:
1. Grauer Anschluss am Verlängerungsschlauch
2. Grauer Anschluss (dient zum Entleeren des Schlauchs)
