AS/R/90000
I/MAC 8503F
DEUTSCH

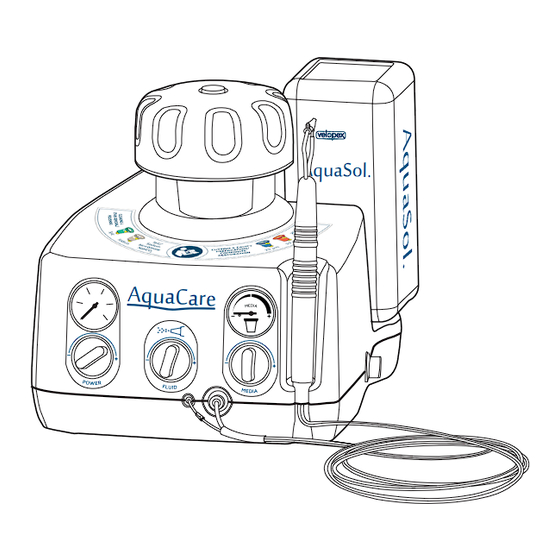

Aggregat zur dentalen Abtragung mittels
Druckluft & Polierung
Installations-, Betriebs- und
Wartungsanleitung
ACHTUNG:
ERST NACH LEKTÜRE DIESER ANLEITUNG AN DIE LUFTVERSORGUNG
ANSCHLIESSEN.
40 °C
KLASSE
AquaCare
80 %
IIa
Benutzerhandbuch Ausg. 2
I/LIT0171P Herausgegeben
15 °C
05/2019
10%
Temperaturgrenze
3,066 kg
Medizintechnisches
Gerät
9051184
0120
www.velopex.com
MEDIVANCE INSTRUMENTS LTD. • Barretts Green Road • Harlesden • London • NW10 7AP
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Velopex AquaCare Single
Inhaltszusammenfassung für Velopex AquaCare Single
- Seite 1 ERST NACH LEKTÜRE DIESER ANLEITUNG AN DIE LUFTVERSORGUNG ANSCHLIESSEN. 40 °C KLASSE AquaCare 80 % Benutzerhandbuch Ausg. 2 I/LIT0171P Herausgegeben 15 °C 05/2019 Temperaturgrenze 3,066 kg Medizintechnisches Gerät 9051184 0120 www.velopex.com MEDIVANCE INSTRUMENTS LTD. • Barretts Green Road • Harlesden • London • NW10 7AP...
-
