SIGMATEK HZS 771 Handbuch
Verwandte Anleitungen für SIGMATEK HZS 771
Inhaltszusammenfassung für SIGMATEK HZS 771
- Seite 1 HZS 771 Heizungssteuerung Erstellungsdatum: 29.01.2014 Versionsdatum: 16.07.2019 Artikelnummer: 06-895-771-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Syste- me verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: Heizungssteuerung

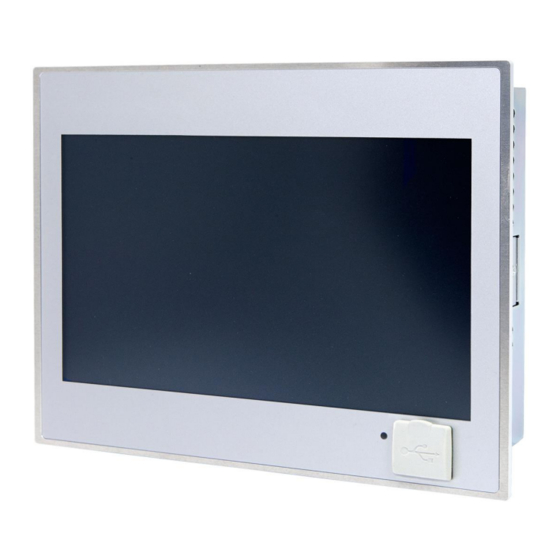

HZS 771 Heizungssteuerung HZS 771 Das HZS 771 ist ein intelligentes Terminal zur Programmierung und Visualisierung von automatisierten Prozessen. Die Prozessdiagnose sowie die Bedienung und Beobachtung von automatisierten Abläufen werden durch dieses Terminal vereinfacht. Ein resistiver Touch-Screen dient zur Eingabe von Prozessdaten und Parametern. Die Ausgabe erfolgt auf einem 7“... -
Seite 4: Inhaltsverzeichnis
HZS 771 HEIZUNGSSTEUERUNG Inhaltsverzeichnis Technische Daten ..............4 Leistungsdaten ................4 Elektrische Anforderungen............5 Terminal ..................5 Umgebungsbedingungen ............5 Display 7” WVGA inkl. Touch ............6 Sonstiges ..................6 Mechanische Abmessungen ..........7 Anschlussbelegung ..............8 Front ....................8 3.1.1... - Seite 5 HEIZUNGSSTEUERUNG HZS 771 Schirmung ................... 18 ESD-Schutz .................. 18 USB-Schnittstelle ................ 18 RS485 ................... 19 Display „Burn-In“ Effekt ............20 CAN-Bus Setup ..............21 CAN-Bus Stationsnummer ............21 CAN-Bus Teilnehmeranzahl ............21 CAN-Bus Übertragungsgeschwindigkeit ......... 21 10 CAN-Bus Abschluss ............. 22 11 Einschaltverhalten ..............
-
Seite 6: Technische Daten
HZS 771 HEIZUNGSSTEUERUNG Technische Daten Leistungsdaten Prozessor EDGE2-Technology Prozessorkerne Interner Cache 32 kByte L1 Instruction Cache 32 kByte L1 Data Cache 512 kByte L2 Cache Interner Programm- und 256 MByte Datenspeicher (DDR3 RAM) Interner remanenter 256 kByte SRAM (batteriegepuffert) Datenspeicher Internes Speichergerät... -
Seite 7: Elektrische Anforderungen
HEIZUNGSSTEUERUNG HZS 771 Elektrische Anforderungen Versorgungsspannung typisch +24 V DC minimal +18 V DC maximal +30 V DC Stromaufnahme Versorgungs- typisch 180 mA maximal 290 mA spannung bei +24 V (ohne Anschluss externer Geräte) (mit Anschluss externer Geräte) Stromaufnahme Standby-... -
Seite 8: Display 7" Wvga Inkl. Touch
HZS 771 HEIZUNGSSTEUERUNG Display 7” WVGA inkl. Touch 7” TFT-LCD-Farbdisplay Auflösung WVGA 800 x 480 Pixel Farbtiefe 16 Bit RGB (65K Farben) LCD-Modus normal white LCD-Polarisator transmissive Pixelgröße 0,1926 x 0,1790 mm Pixelanzahl 800*3 (RGB) x 480 Aktive Fläche 154,08 x 85,92 mm... -
Seite 9: Mechanische Abmessungen
HEIZUNGSSTEUERUNG HZS 771 Mechanische Abmessungen 06.07.2019 Seite 7... -
Seite 10: Anschlussbelegung
HZS 771 HEIZUNGSSTEUERUNG Anschlussbelegung Front X8: USB-Host 2.0 (Typ A) Funktion +5 V Es wird darauf hingewiesen, dass sich viele der auf dem Markt befindlichen USB- Geräte nicht an die USB-Spezifikation halten. Dies kann zu Fehlfunktionen am Gerät führen. Weiters ist es möglich, dass diese Geräte am USB-Port nicht erkannt werden oder nicht ordnungsgemäß... -
Seite 11: Status Leds
HEIZUNGSSTEUERUNG HZS 771 3.1.1 Status LEDs grün Vom Einschalten der Versorgungsspannung bis zur Abarbeitung der autoexec.lsl Wenn die Applikation läuft (außer über Applikation anders ange- steuert) BLINKT Im CLI während Abarbeitung der autoexec.lsl bis zur Ausführung der Applikation Im Fehlerfall bzw. Reset... -
Seite 12: Rückseite
Belastung zu einem Realtime Runtime Error oder Runtime Error kommt. Mit einem entsprechend konfigurierten Paketfilter (Firewall oder Router) ist es jedoch möglich, ein Netzwerk mit SIGMATEK-Hardware und ein fremdes Netzwerk miteinander zu verbinden, ohne dass die oben beschriebenen Probleme auftreten. - Seite 13 HEIZUNGSSTEUERUNG HZS 771 X3: COM 1 (D-Sub) Funktion RS232 X4: CAN 1 (6-poliger Weidmüller) Funktion CAN A (LOW) CAN B (HIGH) CAN A (LOW) CAN B (HIGH) CAN-GND n.c. X5: COM 3 (6-poliger Weidmüller) Funktion RS485/ModBus RS485/Modbus-A RS485/Modbus-B RS485/Modbus-A RS485/Modbus-B RS485/Modbus-GND n.c.
-
Seite 14: Zu Verwendende Steckverbinder
CD/DAT3 +3V3 DAT0 DAT1 Es wird empfohlen, nur die von SIGMATEK freigegebenen Speichermedien (CompactFlash Karten, microSD Karten etc.) zu verwenden. Bestellnummer für 512 MByte EDGE2 microSD Karte: 12-630-055 Die Anzahl der Lese- und Schreibzugriffe haben maßgeblichen Einfluss auf die Lebensdauer der Speichermedien. -
Seite 15: Kühlung
HEIZUNGSSTEUERUNG HZS 771 Kühlung Die Verlustleistung des Terminals kann bis zu ca. 7,5 Watt betragen. Um die zur Kühlung benötigte Luftzirkulation zu gewährleisten, sind die angeführten Montagevorschriften einzu- halten! Montagevorschriften Folgende Abstände zur Abdeckhaube sind einzuhalten: - Links, rechts, oben und unten 2 cm - Nach hinten 10 cm. - Seite 16 HZS 771 HEIZUNGSSTEUERUNG Weiters ist eine Einbaulage von 60°-120° zu beachten. Seite 14 16.07.2019...
-
Seite 17: Pufferbatterie
Pufferbatterie Die auswechselbare Pufferbatterie sorgt dafür, dass bei ausgeschalteter Versorgungs- spannung die Uhrzeit (RTC) und die SRAM-Daten der HZS 771 erhalten bleiben. Vom Werk aus wird eine Lithiumbatterie eingesetzt. Nach Auslieferung der HZS 771 und einer Lagerung von einem Jahr wird anschließend eine Batterielebensdauer von mindestens 10 Jahren erreicht, wenn davon ausgegangen werden kann, dass das Gerät überwiegend in Betrieb (Versorgungsspannung angelegt) ist. -
Seite 18: Vorgangsweise Batterietausch: 1. Möglichkeit
HZS 771 HEIZUNGSSTEUERUNG Vorgangsweise Batterietausch: 1. Möglichkeit 1. Versorgung angesteckt lassen 2. Die Batteriedeckelschraube mit passendem Torxschrauben- zieher lösen und Abdeckung abnehmen. Es ist darauf zu achten, dass beim Batterietausch kein Kurzschluss verursacht wird, da es sonst zu einem Defekt des Gerätes kommen kann! 3. -
Seite 19: Vorgangsweise Batterietausch: 2. Möglichkeit
1. Die SRAM-Daten werden über den CLI-Befehl SRAM Save auf das Flash gesichert. ACHTUNG: Wenn die Daten nicht zuvor gesichert werden, gehen die Einstellungen der Heizungssteuerung verloren 2. Versorgung der HZS 771 abstecken. 3. Die Batteriedeckelschraube mit passendem Torxschrauben- zieher lösen und Abdeckung abnehmen. -
Seite 20: Verdrahtungshinweise
HZS 771 HEIZUNGSSTEUERUNG Verdrahtungshinweise Erdung Das Terminal muss entweder großflächig durch die Montage am Schaltschrank oder am vorgesehenen Erdungsanschluss geerdet werden. Es ist wichtig, eine niederohmige Er- dungsverbindung herzustellen, denn nur so kann die einwandfreie Funktion gewährleistet werden. Die Erdungsverbindung sollte mit maximalem Querschnitt erfolgen und eine mög- lichst große (elektrische) Oberfläche aufweisen. -
Seite 21: Rs485
HEIZUNGSSTEUERUNG HZS 771 RS485 • Da RS485 einen definierten Ruhepegel benötigt, sind zusätzlich zum Abschlusswider- stand ein Pull-Up und ein Pull-Down Widerstand notwendig. Diese Widerstände sind bereits im Gerät integriert. • Die Abschlusswiderstände mit 120 Ω sind jeweils am Busende zu platzieren. -
Seite 22: Display „Burn-In" Effekt
HZS 771 HEIZUNGSSTEUERUNG Display „Burn-In“ Effekt Der „Burn-In“ Effekt bezeichnet das Einbrennen eines Musters in das Display nach länge- rer, gleichbleibender Anzeige (z.B. ein Bild). Dieser Effekt wird meist auch als „image sticking“, „memory effect/sticking“ oder „ghost image“ bezeichnet. Hierbei wird zwischen einem temporären und permanenten Effekt unterschieden. -
Seite 23: Can-Bus Setup
HEIZUNGSSTEUERUNG HZS 771 CAN-Bus Setup In diesem Abschnitt wird erläutert, wie der CAN-Bus richtig konfiguriert wird. Dazu müssen folgende Parameter eingestellt werden: Stationsnummer und Übertragungsgeschwindigkeit. CAN-Bus Stationsnummer Jede CAN-Bus-Station erhält eine eigene Stationsnummer. Unter dieser Stationsnummer können die anderen Busteilnehmer von dieser Station Daten abholen und an diese Station Daten senden. -
Seite 24: Can-Bus Abschluss
HZS 771 HEIZUNGSSTEUERUNG 10 CAN-Bus Abschluss An den beiden Endgeräten in einem CAN-Bus System muss ein Leitungsabschluss erfol- gen. Dies ist notwendig, um Übertragungsfehler durch Reflexionen auf der Leitung zu ver- hindern. Der Leitungsabschluss erfolgt durch einen intern bestückten 120R Widerstand zwi- schen den Leitungen CAN A (LOW) und CAN B (HIGH). -
Seite 25: Einschaltverhalten
HEIZUNGSSTEUERUNG HZS 771 11 Einschaltverhalten 06.07.2019 Seite 23... -
Seite 26: Status- Und Fehlermeldungen
HZS 771 HEIZUNGSSTEUERUNG 12 Status- und Fehlermeldungen Die Anzeige der Status- und Fehlermeldungen erfolgt im Statustest der Lasal Class- Software. Eine eventuelle POINTER- oder CHKSUM-Meldung wird am Bildschirm des Terminals angezeigt. Nummer Meldung Bedeutung Ursache/Abhilfe RUN RAM Das Anwenderprogramm wird momen- Info tan im RAM ausgeführt. - Seite 27 HEIZUNGSSTEUERUNG HZS 771 WATCHDOG Das Programm wurde durch die Watch- Mögliche Ursachen: doglogik abgebrochen. Interrupts vom Anwenderpro- gramm längere Zeit gesperrt (Befehl STI vergessen). Fehlerhafte Programmierung eines Hardware-Interrupts. Befehle INB, OUTB, INW, OUTW falsch verwendet. Prozessor defekt Abhilfe: Programmfehler beheben...
- Seite 28 HZS 771 HEIZUNGSSTEUERUNG PROG MEMO Die CPU programmiert gerade das Info Programmspeichermodul. STOP BRKPT Die CPU wurde durch einen Breakpoint Info im Programm angehalten. CPU STOP Die CPU wurde durch die Programmier- Info Software angehalten. INT ERROR Die CPU hat einen falschen Interrupt Ursachen: ausgeführt und das Anwenderprogramm...
- Seite 29 HEIZUNGSSTEUERUNG HZS 771 DIV BY 0 Bei einer Division ist ein Fehler aufgetre- Mögliche Ursachen: ten. Division mit 0 Ergebnis der Division passt nicht in das Ergebnisregister. Abhilfe: Programmfehler beheben DIAS ERROR Beim Zugriff auf ein DIAS-Modul ist ein Hardwareproblem Fehler aufgetreten.
- Seite 30 HZS 771 HEIZUNGSSTEUERUNG VARAN MANAGER Im VARAN Manager wurde eine Fehler- Abhilfe: ERROR nummer hinterlegt Pro- LogFile lesen grammausführung angehalten. VARAN ERROR benötigter VARAN-Client wurde Abhilfe: abgesteckt oder es trat ein Kommunika- LogFile lesen tionsfehler mit einem VARAN-Client auf. Error Tree APPL-LOAD-ERROR Fehler beim Laden der Applikation.
- Seite 31 HEIZUNGSSTEUERUNG HZS 771 REALTIME RUNTIME Gesamtdauer aller Realtime-Objekte Abhilfe: überschreitet maximale Zeit; Zeit kann Echtzeit Task der Applikation nicht konfiguriert werden: optimieren (RtWork). 2 ms bei 386er CPUs Echtzeit Task Taktzeit aller 1 ms bei restlichen CPUs Objekte verlangsamen. Applikationsfehler beheben.
- Seite 32 HZS 771 HEIZUNGSSTEUERUNG USER DEFINED 4 Frei verwendbarer Code C_INIT Start der Initialisierung, Konfiguration wird durchgeführt. C_RUNRAM LASAL Projekt wurde erfolgreich vom RAM gestartet. C_RUNROM LASAL Projekt wurde erfolgreich vom ROM gestartet. C_RUNTIME C_READY Alles in Ordnung C_OK Alles in Ordnung...
- Seite 33 HEIZUNGSSTEUERUNG HZS 771 OP BURN Betriebssystem wird in den Flashspei- cher gebrannt OP BURN FAIL Fehler beim Brennen des Betriebssys- tems OP INSTALL Betriebssystem wird installiert USV-WAIT Versorgung wurde abgeschaltet, USV ist aktiv. System wird heruntergefahren REBOOT Betriebssystem wird neu gestartet.
-
Seite 34: Reinigung Des Touch-Screens
HZS 771 HEIZUNGSSTEUERUNG 13 Reinigung des Touch-Screens ACHTUNG! Bevor die Reinigung des Touch-Screens durchgeführt wird, zuerst das Terminal abschalten, um bei Berührung des Touch-Screens nicht unbeabsichtigt Funktionen bzw. Befehle auszulösen! Der Touch-Screen des Terminals darf nur mit einem feuchten, weichen Tuch gereinigt werden. -
Seite 35: Änderungen Der Dokumentation
HEIZUNGSSTEUERUNG HZS 771 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 27.02.2014 Pixelanzahl in Tabelle eingefügt Widerstand bei Gegenstecker X5: RS485/Modbus einge- zeichnet und Merksatz in grauer Box hinzugefügt 16.04.2014 3.1.1 Status LEDs Beschreibung der LEDs geändert 7.5 RS485 Kapitel hinzugefügt... - Seite 36 HZS 771 HEIZUNGSSTEUERUNG 06.03.2017 1.6 Sonstiges Artikelnummer Unterputzgehäuse 15.03.2018 3.2 Rückseite X3, X5 angepasst 8 Display „Burn-In“ Effekt 09.05.2019 Kapitel hinzugefügt 16.07.2019 1.3 Terminal Alufront statt Kunststoff Seite 34 16.07.2019...
