Macpower & Tytech Taurus LAN Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

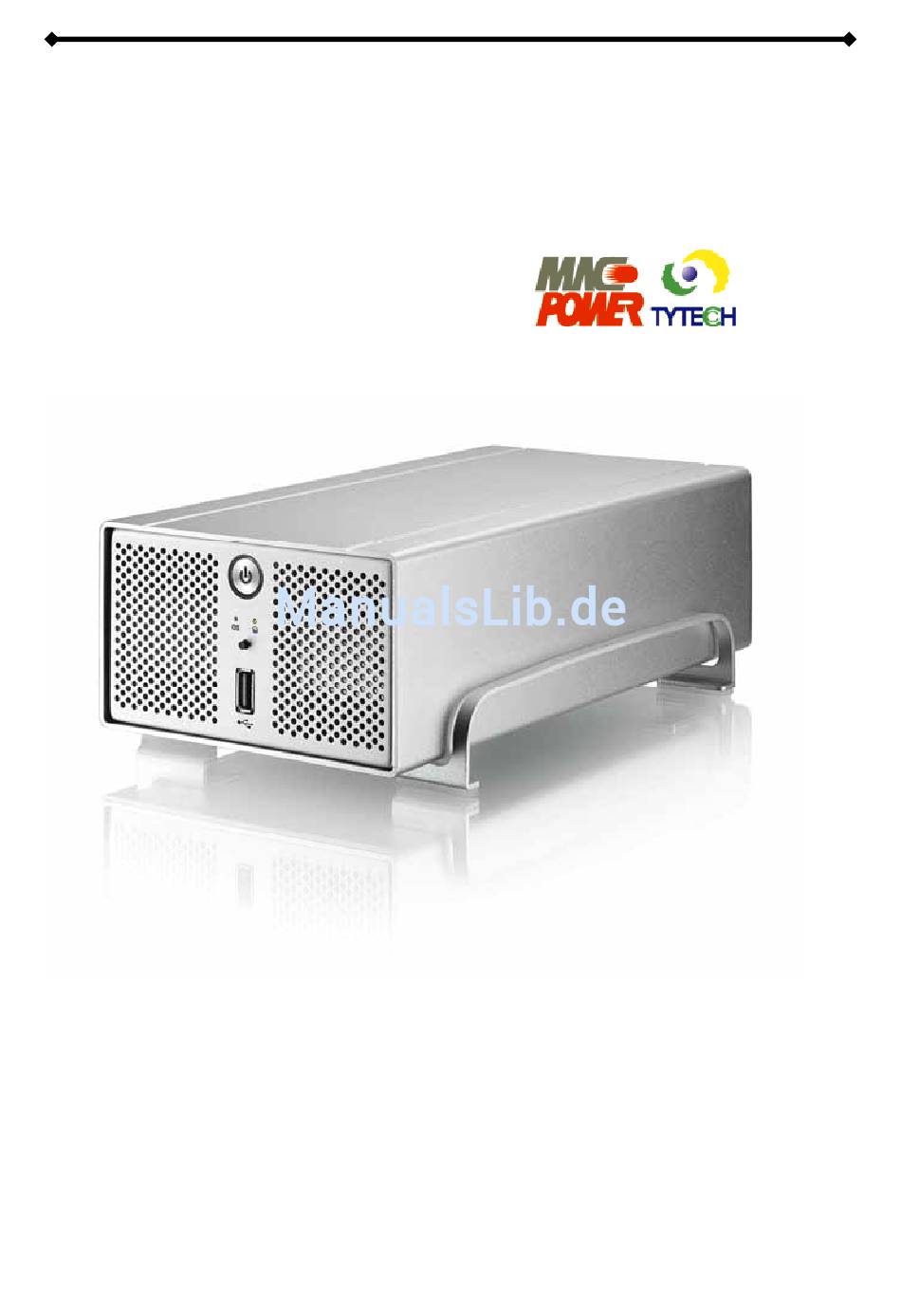

Taurus LAN
Taurus LAN - Benutzerhandbuch
Macpower & Tytech Technology Co., Ltd.
Datum: 11.6.2008 - v1.1
Firmware: v2.6.3-20080529
Platine: MP-LNU23SL v1.2
Produkt: PDD-LNU2SS
Die Bilder und Zeichnungen sind nur als Referenz gedacht. Die Abbildungen können daher von Ihrem
erworbenen Produkt in Form, Farbe und Funktionen abweichen.
Benutzerhandbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Macpower & Tytech Taurus LAN

Inhaltszusammenfassung für Macpower & Tytech Taurus LAN

  • Seite 1 Taurus LAN Benutzerhandbuch Taurus LAN - Benutzerhandbuch Macpower & Tytech Technology Co., Ltd. Datum: 11.6.2008 - v1.1 Firmware: v2.6.3-20080529 Platine: MP-LNU23SL v1.2 Produkt: PDD-LNU2SS Die Bilder und Zeichnungen sind nur als Referenz gedacht. Die Abbildungen können daher von Ihrem erworbenen Produkt in Form, Farbe und Funktionen abweichen.

  • Seite 2: Inhaltsverzeichnis

    Taurus LAN Benutzerhandbuch Inhaltsverzeichnis KAPITEL 1 - EINLEITUNG ........1 BTorrent ............ 23 ..........24 AINTENANCE ...........1 IEFERUMFANG Disk Utility..........24 .......1 YSTEMVORAUSSETZUNGEN RAID Setting..........25 ..........2 RODUKTANSICHT Wiederherstellen eines RAID Systems ..26 Vorderansicht ..........2 Firmware Upgrade ........28 LED Anzeige ..........2 Save Configuration........

  • Seite 3: Kapitel 1 - Einleitung

    ändern sich je nach Version und Verkaufsort. Systemvoraussetzungen • Computer mit Internetbrowser und Netzwerkzugang. • Switch oder Router mit einem freien Netzwerkanschluss für den Taurus LAN. • Eine oder zwei 3.5“ SATA-I oder SATA II Festplatten (1.5Gb/s). • 20GB - 1TB per Festplatte.

  • Seite 4: Produktansicht

    Taurus LAN Benutzerhandbuch Produktansicht Für die ausführliche Beschreibung der Funktionen von Tasten und Anschlüssen schauen Sie unter Kapitel 2-6. Vorderansicht 1. Ein-/Ausschalter (blau wenn eingeschaltet) 2. Lüftungsöffnungen 3. Statusanzeige (siehe LED Anzeige) 4. USB Anschluss für Backup 5. USB Backup-Taste Hinweis: Nach dem Einschalten dauert es etwa eine Minute bis das Gerät bereit ist.

  • Seite 5: Kurzanleitung

    1. Installieren Sie mindestens eine Festplatte. 2. Verbinden Sie das Netzwerkkabel mit dem Router und dem Taurus LAN. 3. Nachdem alles verbunden ist, schalten Sie den Taurus LAN ein und warten Sie etwa eine Minute bis das System bereit ist.

  • Seite 6: Kapitel 2 - Systemvorbereitung

    Taurus LAN Benutzerhandbuch Kapitel 2 - Systemvorbereitung Einbau der Festplatte Falls Ihr Produkt mit installierten Festplatten verkauft wurde, lesen Sie bitte zuerst aufmerksam die Garantieinformation durch, bevor Sie das Gehäuse öffnen und andere Festplatten installieren! 1. Lösen Sie die vier Schrauben auf der 4.

  • Seite 7: Einstellen Der Lüftergeschwindigkeit

    Taurus LAN Benutzerhandbuch 7. Befestigen Sie die Festplatte mit den 9. Zuletzt befestigen Sie die vier vier Schrauben von der Seite. Schrauben auf der Unterseite des Gehäuses. 8. Schieben Sie das innere Gehäuse zurück in das äußere. Hinweis: Vorsicht, dass beim Einbau der Festplatte keine Kabel oder Komponenten beschädigt werden und knicken Sie den Temperatursensor nicht!

  • Seite 8: Sich Anmelden

    Mittels dieses Programms kann der Taurus LAN auf dem lokalen Netzwerk gefunden und eingerichtet werden. 1. Schalten Sie den Taurus LAN ein und vergewissern Sie sich, dass er an dasselbe lokale Netzwerk wie Ihr Computer angeschlossen ist. 2. Starten Sie das “NetTool” Programm indem Sie zweimal auf das EXE Programm klicken und dann drücken Sie die “Setup”...
  • Seite 9 Taurus LAN Benutzerhandbuch 6. Im zweiten Schritt können Sie einen neuen Gerätenamen eingeben und falls nötig, die IP-Adresse manuell eingeben. Wir empfehlen “Automatically obtain an IP address (DHCP)” zu verwenden. Danach drücken Sie die “Next“ Taste. 7. Im dritten Schritt können Sie das Datum und die Zeit einstellen. Wählen Sie Ihre Zeitzone von der Liste, geben Sie das Datum und die Zeit ein, und drücken Sie...
  • Seite 10 Hinweis: Anstelle des Installationswizards können Sie auch im ersten Schritt die IP- Adresse kopieren oder den Gerätenamen „taurus-lan“ verwenden und einer dieser Adressen in den Webbrowser eingeben, sich mit admin und dem Passwort admin anmelden und so die Einstellungen des Taurus LAN einrichten. Seite 8 / Kapitel 2 - Systemvorbereitung...

  • Seite 11: Peer To Peer

    Wenn der Bonjour-Service ausgeschaltet ist, müssen Sie zuerst die IP-Adresse des Taurus LAN ausfindig machen und dann die Einstellungen via Webbrowser vornehmen. 1. Schalten Sie den Taurus LAN ein und vergewissern Sie sich, dass er an dasselbe lokale Netzwerk wir Ihr Computer angeschlossen ist.

  • Seite 12: Bonjour

    Netzwerk wie Ihr Computer angeschlossen ist. 2. Starten Sie den Webbrowser (Safari) und öffnen Sie die Favoritenliste. 3. Wählen Sie Bonjour von der Liste und klicken Sie auf den Taurus LAN um auf die Login-Seite zu gelangen. 4. Der Standardbenutzername sowie Passwort ist admin.

  • Seite 13: Kapitel 3 - Webeinstellungen

    Taurus LAN Benutzerhandbuch Kapitel 3 - Webeinstellungen Öffnen Sie Ihren Webbrowser und geben Sie die Taurus LAN IP Nummer in das Adressenfeld ein. Melden Sie sich mit folgendem Benutzernamen an: Username: admin Password: admin Für eine ausführliche Beschreibung wie man die IP-Adresse des Taurus LAN finden kann schauen Sie unter Kapitel 2.

  • Seite 14: Quick Setup

    Benutzerhandbuch Quick Setup Die Einstellungen unter “Quick Setup“ sind dafür geeignet, um den Taurus LAN in ein paar wenigen und einfachen Schritten einzurichten. Es beinhaltet nur die notwendigsten Einstellungen und ist vor allem für Benutzer gedacht die das Gerät zum ersten Mal verwenden.

  • Seite 15: Add User

    Taurus LAN Benutzerhandbuch Add User Mit diesem Installationswizard kann ein neuer Benutzer dazugefügt werden. • Step 1: Füllen Sie den Benutzernamen (User Name) und das Passwort (Password) für den neuen Benutzer aus. Falls nötig, können Sie einen persönlichen Ordner (private folder) für den Benutzer einrichten und ein Größenlimit (enable quota) setzen.

  • Seite 16: Add Share

    Taurus LAN Benutzerhandbuch Add Share Mit diesem Installationswizard kann ein neuer Ordner dazugefügt werden. • Step 1: Füllen Sie den Namen des Ordners aus und eine Beschreibung (Description). Die Beschreibung ist zwar nicht verbindlich, kann später aber hilfreich sein. • Step 2: Legen Sie die Zugriffsrechte für den Windows/FTP Ordner fest. Sie können entweder einzelne Benutzer oder ganze Gruppen (mit einem @ Zeichen gekennzeichnet) dazufügen.

  • Seite 17: Users And Groups

    User Management Hier können Sie die Benutzer des Taurus LAN verwalten. • Existing Users: Hier können Sie eine Liste aller Benutzer des Taurus LAN sehen. • Dazufügen eines Benutzers: Drücken Sie die “Clear Form” Taste für eine neue Tabelle. Füllen Sie den Benutzernamen (User Name) und ein Passwort (Password) aus.

  • Seite 18: Group Management

    Taurus LAN Benutzerhandbuch Group Management Hier können Sie die Gruppen des Taurus LAN verwalten. Es ist zwar nicht notwendig, Gruppen zu verwenden, falls jedoch mehrere Benutzer verwaltet werden müssen, ist es einfacher mit Gruppen zu arbeiten. • Existing Groups: Hier können Sie eine Liste aller Gruppen des Taurus LAN sehen.

  • Seite 19: File And Print

    Taurus LAN Benutzerhandbuch File and Print In diesem Teil finden Sie die Einstellungen für den FTP, NFS und Printerserver. File Server Hier können Sie den FTP und NFS Server einstellen und bestimmen wie die Benutzer auf die Daten zugreifen können.

  • Seite 20: Share Management

    Share Management Hier können Sie die Ordner und Zugriffsrechte verwalten. • Existing Shares: Hier können Sie eine Liste aller Ordner des Taurus LAN sehen. • Dazufügen eines Ordners: Drücken Sie die “Clear Form” Taste für eine neue Tabelle. Füllen Sie den Ordnernamen (Share Name) aus und drücken Sie die “Save” Taste um den neuen Ordner dazuzufügen.

  • Seite 21: Printer Server

    Benutzerhandbuch Printer Server Hier können Sie den Printerserver ein- oder ausschalten und nachschauen welcher USB Printer momentan mit dem Taurus LAN verbunden ist. System In diesem Teil können Sie die Netzwerkeinstellungen ändern, das Datum und die Zeit einstellen und Daten zu Ihrer Firmware und Festplatten nachschauen.

  • Seite 22: Time Settings

    Sie “Not Use“ und stellen Sie die Zeit manuell ein. Turn Off Server Hier können Sie den Taurus LAN ausschalten oder neu starten. Vergewissern Sie sich, dass sich alle Benutzer abgemeldet haben und die Downloads gestoppt wurden, bevor Sie das Gerät ausschalten.

  • Seite 23: Information

    Taurus LAN Benutzerhandbuch Information Hier können Sie den Namen dieses Produktes (Product Name), die momentane Firmwareversion (Firmware Version) und die IP-Adresse (IP Address) sehen. Disk Usage Hier sehen Sie Angaben zu Ihren Festplatten wie zum Beispiel die Kapazität (Total), wie viel freier Platz noch da ist (Free) und wie viel bereits verbraucht wurde (Used).

  • Seite 24: Network Service

    Hier können Sie den Bonjourservice ein- und ausschalten. Wenn eingeschaltet, können Sie die Login-Seite unter den Favoriten im Safari Webbrowser aufrufen. Wenn zusätzlich noch der iTunes Server eingeschaltet ist, können Sie direkt in iTunes auf den Taurus LAN zugreifen und Musik abspielen.

  • Seite 25: Btorrent

    Sie diese zur BTorrent Liste für den Download. Die Dateien werden dann automatisch im /public/btdownload Ordner abgespeichert. Das BTorrent-Programm auf dem Taurus LAN kann gleichzeitig bis zu 5 Dateien herunterladen, mit bis zu 40 weiteren Dateien in der Warteliste. Falls das Gerät ausgeschaltet oder neu gestartet wurde, muss der Download für die noch nicht fertig...

  • Seite 26: Maintenance

    Mit dem “Disk Utility” können die Festplatten formatiert und eingerichtet werden. Für ein RAID System schauen Sie unter “RAID Setting“. • Verschlüsselung: Für das EXT2 Format unterstützt der Taurus LAN 128bit loop-AES Verschlüsselung. Falls verschlüsselt, muss die Festplatte noch einmal formatiert werden und der Benutzer muss ein Passwort mit 20 Ziffern eingeben.

  • Seite 27: Raid Setting

    Benutzerhandbuch RAID Setting Hier können Sie das RAID System einrichten und verwalten. Der Taurus LAN unterstützt RAID 0 und RAID 1. Für das RAID System brauchen Sie zwei identische Festplatten. Wenn nur eine Festplatte installiert ist, ist die RAID Funktion nicht erhältlich.

  • Seite 28: Wiederherstellen Eines Raid Systems

    „Add disk“ Taste um das Wiederherstellen der Daten zu starten. Hinweis: Auf der Platine des Taurus LAN ist die Festplatte hda als P2 und hdb als P1 gekennzeichnet. Mit der Firmware v2.6.3 oder neuer ist die Festplatte P1 als hdc und die Platte bei P2 als hdd gekennzeichnet.
  • Seite 29 Taurus LAN Benutzerhandbuch 4. Je nach Kapazität der Festplatten kann das Wiederherstellen eine Weile dauern. Schalten Sie während diesem Prozess auf keinen Fall das Gerät oder den Strom aus. Die HDD LED leuchtet während des Wiederherstellens des RAID Systems. 5. Wenn die Daten wiederhergestellt sind, wird die HDD LED erlöschen und der Zustand der Festplatte zeigt “Raid system is normal operation“...

  • Seite 30: Firmware Upgrade

    Prozess zu starten. Das Erneuern dauert etwa 10-20 Minuten. Hinweis: Schalten Sie während des Upgrade-Vorgang auf keinen Fall das Gerät oder den Strom aus! Warten Sie bis das Upgrade fertig ist, bevor Sie den Taurus LAN wieder verwenden.

  • Seite 31: Restore Configuration

    Taurus LAN Benutzerhandbuch Restore Configuration Nach dem Erneuern der Firmware oder um mehrere Geräte einzurichten, können Sie hier die vorher gespeicherten Einstellungen laden. Drücken Sie die “Browse“ Taste, wählen Sie die config.tar Datei von Ihrem Computer und dann drücken Sie die “Restore“ Taste um den Prozess zu starten.

  • Seite 32: Log File

    Taurus LAN Benutzerhandbuch Log File Hier können Sie sich die Log-Dateien des Taurus LAN anschauen. Das Gerät erstellt automatisch Log-Dateien für SAMBA, FTP, DHCP Server, das System und den Administrator. Hinweis: Um die alten Log-Dateien zu löschen, drücken Sie die “Clean“ Taste.

  • Seite 33: Kapitel 4 - Netzwerkplatte

    Taurus LAN Benutzerhandbuch Kapitel 4 - Netzwerkplatte Um auf die Daten des Taurus LAN via Netzwerkverbindung zuzugreifen, können Sie entweder FTP oder SMB verwenden. Wie die Ordner und Benutzer eingerichtet werden können Sie unter Kapitel 3 sehen. Dateizugang auf Windows Im lokalen Netzwerk gehen Sie mit der rechten Maustaste auf “Start“, wählen Sie...

  • Seite 34: Windows Explorer

    Für den Dateizugang auf dem lokalen Netzwerk via SMB, gehen Sie mit der rechten Maustaste auf “Start“, wählen Sie “Explorer“ und geben Sie zwei linksseitige Schrägstriche \\ und die IP-Adresse des Taurus LAN ein. Sie können dann eine Liste der vorhandenen Ordner sehen und auf die Daten zugreifen.
  • Seite 35 Taurus LAN Benutzerhandbuch 2. Folgen Sie dem Installationswizard und geben Sie die Adresse des Taurus LAN und den Ordner ein. Die Adresse könnte als Beispiel so aussehen: \\192.168.11.21\public. Sie können auch die vorhandenen Netzwerklaufwerke durchsuchen und den Taurus von der Liste wählen.

  • Seite 36: Dateizugang Am Mac

    Anstelle des Netzwerks können Sie den Taurus auch über “Mit Server verbinden“ öffnen: 1. Wählen Sie “Gehe zu“ und dann “Mit Server verbinden“. 2. Geben Sie smb:// mit der IP-Adresse des Taurus LAN ein oder suchen Sie das Gerät auf der Liste der Netzwerklaufwerke. Drücken Sie die “Verbinden“ Taste um das Netzwerklaufwerk zu verbinden.

  • Seite 37: Ftp

    Mac können Sie zwar die Daten abrufen, jedoch keine neuen dazufügen. 1. Wählen Sie “Gehe zu“ und dann “Mit Server verbinden“. 2. Geben Sie ftp:// mit der IP-Adresse des Taurus LAN ein. Drücken Sie auf die “Verbinden“ Taste um das Netzwerklaufwerk zu verbinden.

  • Seite 38: Kapitel 5 - Zusätzliche Funktionen

    Benutzerhandbuch Kapitel 5 - Zusätzliche Funktionen UPnP Der Taurus LAN unterstützt das UPnP v1.0 Protokoll. Um auf die Login-Seite des Taurus LAN zu gelangen, können Sie das Gerät von der Liste unter “Netzwerkumgebung“ auswählen. Hinweis: Diese Funktion ist immer eingeschaltet und andere Geräte können den Taurus LAN automatisch finden.

  • Seite 39: Itunes

    Wenn zusätzlich zum Bonjour Service noch der iTunes Server eingeschaltet ist, können Sie direkt in iTunes auf den Taurus LAN zugreifen und MP3 Musik abspielen. 1. Schalten Sie den Bonjour und iTunes Server ein. 2. Speichern Sie Ihre MP3 Lieder auf dem Taurus LAN in folgendem Ordner: /public/music 3.

  • Seite 40: Usb Backup

    2. Drücken Sie für 4 Sekunden die USB Backup-Taste um die Daten zu speichern. 3. Ein neuer Ordner basierend auf Datum und Zeit wird automatisch im /public Ordner des Taurus LAN erstellt. Die gelbe LED blinkt während des Backups und erlischt, sobald die Daten abgesichert sind. Sie können dann die USB Festplatte entfernen.

  • Seite 41: Usb Drucker

    USB Drucker Mit Hilfe des Taurus LAN können Sie Ihren USB Drucker übers lokale Netzwerk verwenden. Schließen Sie den USB Drucker an den Taurus LAN an und schalten Sie den Printer Server ein. 1. Schließen Sie Ihren USB Drucker an einen der USB Anschlüsse des Taurus LAN an und schalten Sie beide Geräte ein.
  • Seite 42 Taurus LAN Benutzerhandbuch 4. Wählen Sie “Verbindung mit folgendem Drucker herstellen...” und dann “Weiter“. 5. Suchen Sie den Taurus LAN, wählen Sie den lp Drucker und dann “Weiter”. Seite 40 / Kapitel 5 - Zusätzliche Funktionen...

  • Seite 43: Installation Am Mac

    Taurus LAN Benutzerhandbuch 6. Es öffnet sich ein Pop-Up Fenster und fragt nach einem Treiber. Wählen Sie Ihren Drucker von der Liste aus oder suchen einen passenden Treiber auf Ihrer lokalen Installation. 7. Beenden Sie den Wizard und Sie sind fertig. Ihr Drucker ist eingerichtet und Sie können die erste Seite drucken.
  • Seite 44 Benutzerhandbuch 2. Drücken Sie die “Weitere Drucker...“ Taste. 3. Wählen Sie Windows Drucker und die Arbeitsgruppe des Taurus LAN. Wählen Sie den Taurus LAN von der Liste und drücken Sie die “Auswählen“ Taste. Seite 42 / Kapitel 5 - Zusätzliche Funktionen...
  • Seite 45 Taurus LAN Benutzerhandbuch 4. Geben Sie Ihr Passwort ein, welches entweder das Administrator Passwort oder ein Benutzerpasswort sein kann. 5. Wählen Sie den lp Drucker, suchen Sie den zugehörigen Treiber von den Druckermodellen und drücken Sie “Hinzufügen“, um die Installation abzuschließen.

  • Seite 46: Btorrent

    Taurus LAN Benutzerhandbuch BTorrent In Zusammenhang mit dem eingebauten BitTorrent™ Server kann der Taurus LAN neue Daten vom Internet herunterladen und direkt auf den SATA Festplatten abspeichern. Der Computer kann dann während des Downloads ausgeschaltet werden. 1. Öffnen Sie den Webbrowser und suchen Sie die Torrent Datei (mittels Google oder anderen Suchmaschinen) zu den Daten die Sie gerne herunterladen möchten.
  • Seite 47 Firewall oder dem Router blockiert werden und falls notwendig, leiten Sie den Datenverkehr für diese Ports von Ihrem Router auf den Taurus LAN um. Hinweis: Das BTorrent-Programm auf dem Taurus LAN kann gleichzeitig bis zu 5 Dateien herunterladen, mit bis zu 40 weiteren Dateien in der Warteliste. Falls das Gerät ausgeschaltet oder neu gestartet wurde, muss der Download für die noch nicht fertig...

  • Seite 48: Kapitel 6 - Anhang

    Sie unter www.bittorrent.com. Torrent™ Um eine Datei herunterladen zu können, benötigt der Taurus LAN eine Torrent-Datei. In dieser befindet sich die IP-Adresse des Trackers sowie Dateiname, Größe und Prüf- summen der herunterzuladenden Datei. Torrent-Dateien sind wenige Kilobytes groß und werden üblicherweise auf der Homepage des Anbieters zum Herunterladen bereitgestellt.

  • Seite 49: Ntfs

    Verwenden Sie das EXT2 oder EXT3 Format. Q: Ich habe mein Passwort vergessen! A: Schalten Sie den Taurus LAN ein und drücken Sie die “Reset“ Taste am Gerät für 5 Sekunden, um es auf die Werkeinstellung zurückzusetzen (alle Benutzer und Gruppen werden ebenfalls gelöscht!).

  • Seite 50: Über Dieses Benutzerhandbuch

    Benutzerhandbuch Q: Wie viele Dateien kann das BitTorrent-Programm gleichzeitig herunterladen? A: Das BitTorrent-Programm auf dem Taurus LAN kann gleichzeitig bis zu 5 Dateien herunterladen, mit bis zu 40 weiteren Dateien in der Warteliste. Q: Unterstützt der Taurus LAN Zugang via SSH oder Telnet? A: Nein, Zugang via SSH, Telnet oder TFTP ist nicht unterstützt.
