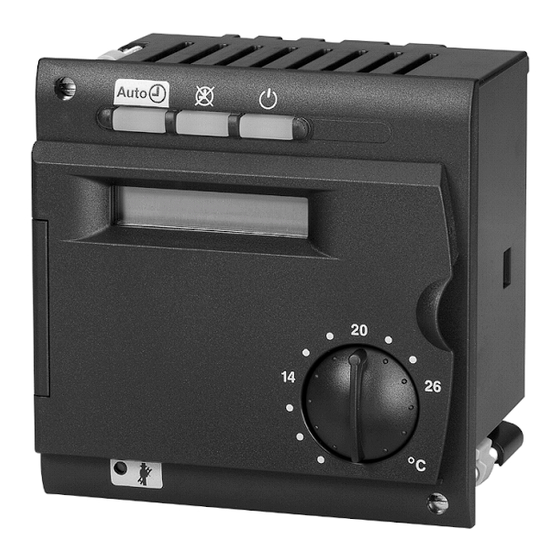

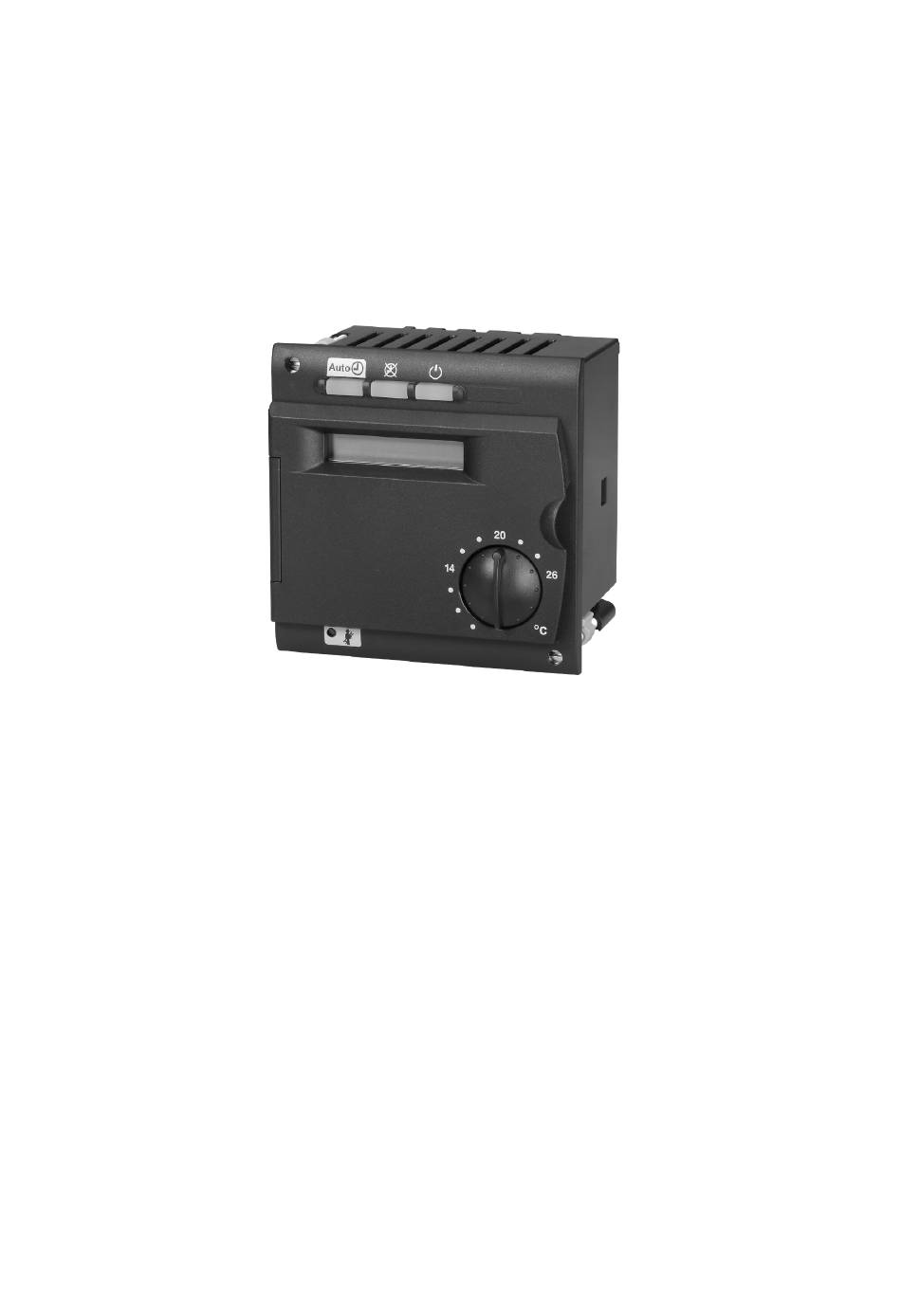

- Seite 1 HANSA Oel- und Gasbrenner GmbH Kundeninformation RVA33.121 Kessel- und Heizkreisregler Ausgabe: 1 Reglerserie: A P2376D/Hansa 20. Januar 2002...
-
Seite 3: Inhaltsverzeichnis
Handhabung ....................4 Montage......................4 Inbetriebsetzung ....................6 Parametrierung ....................8 Parametrierung Endbenutzer.................8 Parametrierung Heizungsfachmann ............11 Bedienung .....................14 Betriebsstörungen..................16 Kaminfeger ....................18 Zeiteinstellung....................19 Heizkennliniensteilheit .................20 Istwertanzeigen....................21 Fehleranzeige ....................22 Beschreibung Heizungsfachmann-Einstellungen........23 Ausgangtest....................23 Eingangtest....................24 Technische Daten ..................25 P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002... -
Seite 4: Handhabung
Stecker durch die Öffnung. • Stecken Sie diese auf der Rückseite des Reglers in die vorgesehenen Aussparungen. ! Hinweis: Die Stecker sind codiert, damit der vorgesehene Steckplatz nicht verwechselt werden kann. 2371Z11 Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Handhabung 20. Januar 2002... - Seite 5 • Ziehen Sie mit den zwei Schrauben auf der Frontseite des Gerätes die Befestigungshebel an. ! Hinweis: Die Schrauben nur leicht festziehen. Die Befestigungshebel gehen durch die Drehbewegung automatisch in die richtige Position. 2371Z14 P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002 Handhabung...
-
Seite 6: Inbetriebsetzung
Betriebsart zurück. Anzeige a) Der Anzeigebalken unter dem Symbol zeigt welcher Ausgang eingeschaltet ist. a) Die Ziffer zeigt den aktuell angewählten Testschritt. a) Im Rahmen wird die gewählte Einstellzeile angezeigt. Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Handhabung 20. Januar 2002... - Seite 7 Regler automatisch in die zuletzt gewählte Betriebsart zurück. Anzeige a) Im Rahmen wird die gewählte Einstellzeile angezeigt. a) Angezeigter Wert der gemessenen Temperatur. a) Die Ziffer zeigt den aktuell angewählten Testschritt. P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002 Handhabung...
-
Seite 8: Parametrierung
Durch Drücken einer der Betriebsart-Tasten verlassen Dauer- anzeige Sie den Programmierbetrieb "Endbenutzer". ! Hinweis: Nach ca. 8 Minuten ohne Betätigen einer Taste geht der Regler automatisch in die zuletzt gewählte Betriebsart zurück. Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Parametrierung 20. Januar 2002... -
Seite 9: Übersicht Der Endbenutzer-Parameter
Heizkreiswerte Raumtemperatur-Reduziertsollwert (TRR TRF…TRN °C Zeile 15 Sollwertknopf Raumtemperatur-Frostschutzsollwert (TRF 4…TRR °C Zeile 14 Sommer-/Winter Umschalttemperatur (THG) 8…30 °C Heizkennlinien-Steilheit -:- - / 2,5…40 -:- - Unwirksam 2,5…40 Wirksam P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002 Parametrierung... -
Seite 10: Zeitschaltprogramm 2 (Brauchwasser)
Std / Min. 10 Min. - -:- - Einschaltzeit 3. Phase Zeitschaltprogramm 2 (Brauchwasser) - -:- -…24:00 Std / Min. 10 Min. - -:- - Ausschaltzeit 3. Phase Unterhalt Fehleranzeige 0…255 Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Parametrierung 20. Januar 2002... -
Seite 11: Parametrierung Heizungsfachmann
Durch Drücken einer der Betriebsart-Tasten verlassen Dauer- Sie den Programmierbetrieb “Heizungsfachmann”. anzeige Hinweis: Nach ca. 8 Minuten ohne Betätigen einer Taste geht der Regler automatisch in die zuletzt gewählte Betriebsart zurück. P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002 Parametrierung... -
Seite 12: Übersicht Der Heizungsfachmann-Parameter
Keine Kommunikation 0…255 Raumgerät-Identifikationscode, Kommunikation OK Raumgeräteart 0 / 1 Analog (QAA95) Digital (QAA50/QAA70) Heizkennlinien-Parallelverschiebung -4,5…+4,5 °C (K) Raumtemperatureinfluss 0 / 1 Unwirksam Wirksam Lasteinfluss 0 / 1 Unwirksam Wirksam Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Parametrierung 20. Januar 2002... - Seite 13 Kesseltemperatur-Sollwert-Minimalbegrenzung …TK °C mint Zeile 1 mint Zeile 2 H1-Kontakt Wirkung digitaler Eingang (H1-Kontakt) 0…2 Betriebsart-Umschaltung minimale Temperaturanforderung Zeile 91 Sperre Erzeuger Wert der minimalen Temperaturanforderung 0…140 °C (H1-Kontakt) P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002 Parametrierung...
-
Seite 14: Bedienung
Eine Bedienungsanleitung ist auf der Rückseite des Deckels eingeschoben. 3.1.1 Bedienelemente 2376Z01 Bedienelement Funktion Raumtemperatur-Drehknopf Raumtemperatur-Sollwert Einstellung Einstell-Tasten Parametrierung Zeilenwahltasten Parametrierung Anzeige Istwerte und Einstellungen ablesen Betriebsart-Tasten Heizkreis Betriebsumstellung auf: Automatikbetrieb Dauerbetrieb Standby Kaminfeger-Funktionstaste mit Sonderbetrieb-Umstellungen Kontrolleuchte Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Bedienung 20. Januar 2002... - Seite 15 3.1.2 Anzeige a) Symbole – Anzeige des Betriebszustandes mit Hilfe der schwarzen Balken. a) Anzeigewerte während Regelbetrieb oder bei Einstellungen. a) Programmierzeile während Einstellungen. P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002 Bedienung...
-
Seite 16: Betriebsstörungen
• Sollwert der Brauchwassertemperatur überprüfen. • Istwert der Brauchwassertemperatur überprüfen. • Prüfen, ob die Brauchwasserladung freigegeben ist. • Verdrahtung und Sicherung der Ladepumpe kontrollieren (Relaistest). • Verdrahtung Brauchwassertemperatur-Fühler prüfen (Fühlertest). Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Bedienung 20. Januar 2002... -
Seite 17: Raumtemperatur Stimmt Nicht
• Einstellungen auf Heizungsfachmann-Ebene kontrollieren. • Fühler an A6 kontrollieren (Fühlertest). 3.2.10 Fehlermeldung, es erscheint "ER" auf der Anzeige • Gemäss Parametrierung Endbenutzer auf Zeile 50 die Ursache des Fehlers nachschlagen. P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002 Bedienung... -
Seite 18: Kaminfeger
Pflichtlast eingeschaltet, damit die vom Kessel produzierte Wärme abgenommen wird und so der Brenner möglichst eingeschaltet bleibt. Maximalbegrenzung Während aktivierter Kaminfegerfunktion bleibt die Kesseltemperatur- Maximalbegrenzung (TK ) aus Sicherheitsgründen wirksam. Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Bedienung 20. Januar 2002... -
Seite 19: Zeiteinstellung
1…7 Auswirkung Die Zeitschaltuhr wird auf den eingestellten Tag gesetzt. Diese Zeiteinstellung ist wichtig, damit das Heizprogramm des Reglers wunschgemäss läuft. Wochentagtabelle Montag Freitag Dienstag Samstag Mittwoch Sonntag Donnerstag P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002 Bedienung... -
Seite 20: Heizkennliniensteilheit
Steilheit der Heizkennlinie, desto höher ist der Vorlauftemperatur-Sollwert bei tiefen Aussentemperaturen. Hinweis Mit Raumtemperatur-Fühler wird ein wesentlich besserer Komfort erreicht. 27,5 22,5 °C 17,5 12,5 °C Vorlauftemperatur Gemischte Aussentemperatur Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Bedienung 20. Januar 2002... -
Seite 21: Istwertanzeigen
Auswirkung Mit dem Einsteigen in die Bedienzeile wird automatisch die gemessene Temperatur vom Aussentemperaturfühler angezeigt. Spezielle Anzeigen – – – Fühlerunterbruch oder kein Fühler angeschlossen 0 0 0 Fühlerkurzschluss P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002 Bedienung... -
Seite 22: Fehleranzeige
Speicher sobald wieder Platz besteht. Gerätefehler Fehler die lokal an diesem Gerät auftreten können: Anzeige Fehlerbeschreibung leer Kein Fehler Aussentemperaturfühler Kesseltemperaturfühler Brauchwassertemperaturfühler Brauchwasserthermostat Störung Raumgerät Falsches Raumgerät PPS-Kurzschluss Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Bedienung 20. Januar 2002... -
Seite 23: Beschreibung Heizungsfachmann-Einstellungen
Alle Ausgänge ausgeschaltet. Testschritt 2 Brenner-(K4) eingeschaltet. Testschritt 3 Heizkreispumpe (Q1) eingeschaltet. Testschritt 4 Brauchwasser Ladepumpe / -Umlenkventil (Q3 / Y3) eingeschaltet. Weitere Angaben siehe "Inbetriebsetzung", Seite 6. Hinweis P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002 Beschreibung Heizungsfachmann-Einstellungen... -
Seite 24: Eingangtest
Anzeige der Raumtemperatur vom Raumgerät an A6. Hinweis Weitere Angaben siehe "Inbetriebsetzung", Seite 6. Spezielle Anzeigen – – – Fühlerunterbruch oder kein Fühler angeschlossen 0 0 0 Fühlerkurzschluss Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Beschreibung Heizungsfachmann-Einstellungen 20. Januar 2002... -
Seite 25: Technische Daten
Busausdehnung Zul. Leitungslänge für PPS Telefondraht 50 m (2-Draht vertauschbar) Zul. Fühlerleitungslängen Ø 0.6 mm max. 20 m 1,0 mm max. 80 m 1,5 mm max. 120 m P2376D/Hansa Kundeninformatation RVA33.121 Ausgabe: 1 Total 26 20. Januar 2002 Technische Daten... - Seite 26 0,4 kg Stellglied H1-Kontakt Die Ansteuerung des Stellgliedes (z.B. Relais) muss eine ausreichende Isolierung gegenüber der Kontaktseite aufweisen. Die Kontaktseite weist Sicherheitskleinspannung (SELV) nach EN 60730 auf. Total 26 Kundeninformatation RVA33.121 Ausgabe: 1 P2376D/Hansa Technische Daten 20. Januar 2002...
- Seite 27 R e g l e r s e i t e ! b l a u f a r b l o s R G 1 A T F S P F H 1 K A n l a g e n s e i t e ! L e g e n d e : R G 1 : R a u m g e r ä...
- Seite 28 A n K e s s e l s c h a l t f e l d A V A 7 5 . 3 0 0 / 1 8 3 ( H a n s a ) 1 0 1 1 1 2 r o t b r a u n R e g l e r s e i t e !
- Seite 29 K e s s e l s c h a l t f e l d A V A 7 5 . 3 0 0 / 1 8 3 ( H a n s a ) A n s c h l u s s s c h e m a N e t z 1 / 0 S T B S T B...
- Seite 30 Anschluß der Fühler, Pumpen und Stromversorgung an die Regelung RVA 33.121. H1 - Kontakt Kesselfühler B2 / M Heizkreispumpe Speicherfühler B3 / M BW-Ladepumpe Außenfühler B9 / M Netzanschluß Raumgerät 230 V A6 / MD Total 26 Kundeninformatation RVA33.121 P2376D/Hansa Handhabung 20. Dezember 2002...
