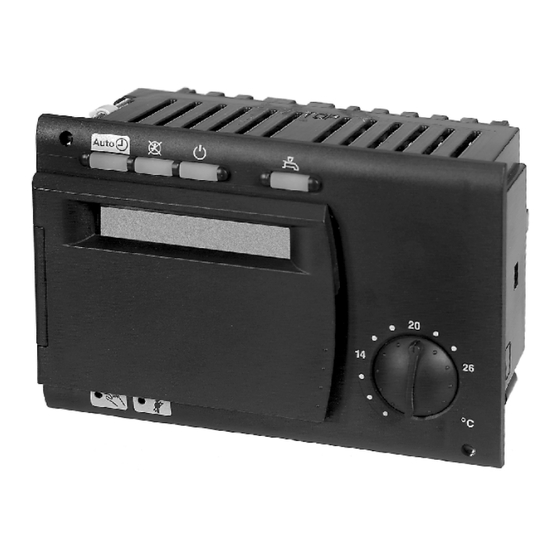

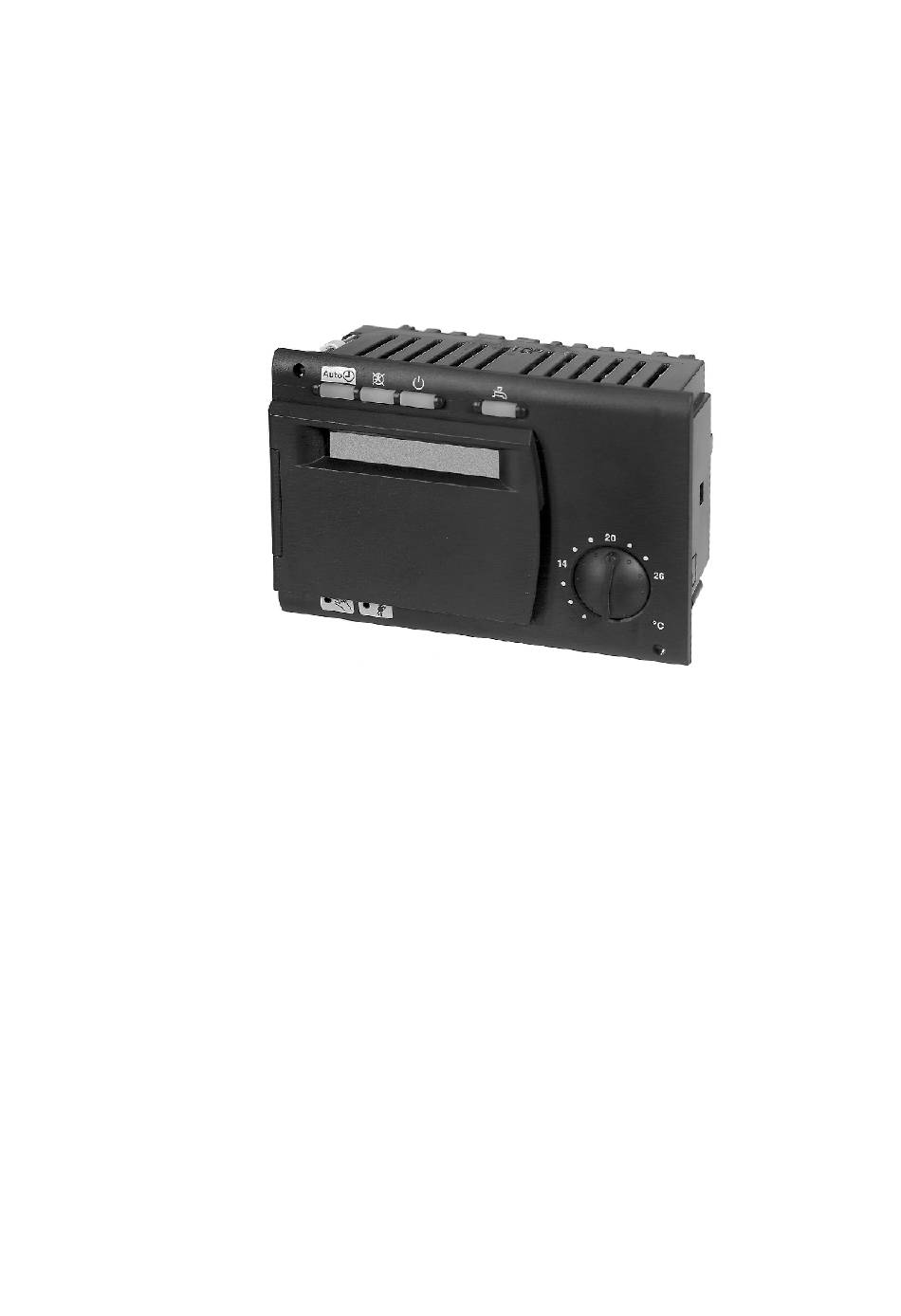

- Seite 1 HANSA Oel- und Gasbrenner GmbH Kundeninformation RVA53.242 Kessel- und Heizkreisregler Ausgabe: 1 Reglerserie: B P2373D/Hansa 01. Februar 2002...
-
Seite 2: Inhaltsverzeichnis
4.6 Heizkennlinien-Steilheit Heizkreis 2 (S2) ..............26 5 Istwertanzeigen ......................27 5.1 Raumtemperatur-Istwert (TRx) ................27 5.2 Aussentemperatur-Istwert (TAx) ................27 5.3 Fehleranzeige ......................28 5.4 Ausgang-Test......................29 5.5 Eingang-Test......................30 5.6 Anlagetyp-Anzeige ....................31 6 Technische Daten .......................32 P2373D/Hansa Kundeninformatation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Handhabung... -
Seite 3: Handhabung
Stecker durch den Ausschnitt. • Stecken Sie diese auf der Rückseite des Reglers in die vorgesehenen Aussparungen. ! Hinweis: Die Stecker sind codiert, damit der vorgesehene Steckplatz nicht verwechselt werden kann. Total 32 Kundeninformation RVA53.242 Ausgabe: 1 P2373D/Hansa Handhabung 01. Februar 2002... - Seite 4 Ziehen Sie die zwei Schrauben auf der Frontseite des Gerätes fest. ! Hinweis: Die Schrauben nur leicht festziehen, mit maximal 20Ncm Drehmoment. Die Befestigungshebel gehen durch die Drehbewegung automatisch in die richtige Position. P2373D/Hansa Kundeninformation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Handhabung...
-
Seite 5: Inbetriebsetzung
Tasten verlassen Sie den Programmierbetrieb und somit den Ausgangtest. ! Hinweis: Nach ca. 8 Minuten ohne Betätigen einer Taste geht der Regler automatisch in die zuletzt gewählte Betriebsart zurück. Total 32 Kundeninformation RVA53.242 Ausgabe: 1 P2373D/Hansa Inbetriebsetzung 01. Februar 2002... - Seite 6 Anzeige Der Anzeigebalken unter dem Symbol zeigt welcher Ausgang eingeschaltet ist. Diese Ziffer zeigt den aktuell angewählten Testschritt an. Diese Ziffer zeigt die gewählte Einstellzeile an. P2373D/Hansa Kundeninformation RVA 53.242 Aus gabe: 1 Total 32 01. Februar 2002 Inbetriebsetzung...
- Seite 7 Die angewählten Fühlerwerte werden innerhalb von max. 5 Sek. aktualisiert. Hinweis Erscheint – – – in der Anzeige, liegt ein Unterbruch vor. Erscheint o o o in der Anzeige, liegt ein Kurzschluss vor. Total 32 Kundeninformation RVA53.242 Ausgabe: 1 P2373D/Hansa Inbetriebsetzung 01. Februar 2002...
- Seite 8 Anzeige Die Ziffer zeigt den aktuell angewählten Testschritt. Angezeigter Wert der gemessenen Temperatur. Diese Ziffer zeigt die gewählte Einstellzeile an. P2373D/Hansa Kundeninformation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Inbetriebsetzung...
-
Seite 9: Parametrierung
Durch Drücken einer der Betriebsart-Tasten verlassen Dauer- Sie den Programmierbetrieb “Endbenutzer”. anzeige ! Hinweis: Nach ca. 8 Minuten ohne Betätigen einer Taste geht der Regler automatisch in die zuletzt gewählte Betriebsart zurück. Total 32 Kundeninformation RVA53.242 Ausgabe: 1 P2373D/Hansa Parametrierung 01. Februar 2002... -
Seite 10: Übersicht Der Endbenutzer-Parameter
TRF...TRN °C Heizkreis 1 und 2 Raumtemperatur-Frostschutz-Sollwert, Zeile 28 Sollwertknopf Heizkreis Raumtemperatur-Frostschutz-Sollwert (TRFw) 4...TRRw °C Heizkreis 1 und 2 TRRw Zeile 27 Sommer-/Winter Umschalttemperatur Heizkreis 1 8...30 °C (THG1) P2373D/Hansa Kundeninformation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Parametrierung... -
Seite 11: Wärmeerzeuger
Keine Ferienperiode programmiert 01.01...31.12 Monat, Tag Rückstellung der gewählten Ferienperiode durch gleichzeitiges Drücken der + und - Tasten während 3 Sekunden. Service Anzeige ohne Bedeutung - - - Fehleranzeige 0...255 Total 32 Kundeninformatation RVA53.242 Ausgabe: 1 P2373D/Hansa Parametrierung 01. Februar 2002... -
Seite 12: Parametrierung Heizungsfachmann
Durch Drücken einer der Betriebsart-Tasten verlassen Dauer- Sie den Programmierbetrieb “Heizungsfachmann”. anzeige ! Hinweis: Nach ca. 8 Minuten ohne Betätigen einer Taste geht der Regler automatisch in die zuletzt gewählte Betriebsart zurück. P2373D/Hansa Kundeninformatation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Parametrierung... -
Seite 13: Übersicht Der Heizungsfachmann-Parameter
0...350 °C (TGxmax) Rückstellung auf den aktuellen Wert durch gleichzeitiges Drücken der + und - Tasten während 3 Sekunden. Gedämpfte Aussentemperatur (TAged) -50...+50 °C Gemischte Aussentemperatur (TAgem) -50...+50 °C Total 32 Kundeninformatation RVA53.242 Ausgabe: 1 P2373D/Hansa Parametrierung 01. Februar 2002... - Seite 14 - -:-...4,0 °C (K) - -:- - - . - Unwirksam 0,5...4,0 Wirksam Raumgerät-Betriebsart 0...2 Wirkung auf Heizkreis 1 Wirkung auf Heizkreis 2 Wirkung auf Heizkreis 1 und 2 P2373D/Hansa Kundeninformatation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Parametrierung...
- Seite 15 Thermostat Vorlauftemperatur-Sollwertüberhöhung- 0...30 °C (K) Brauchwasser (UEBW) Brauchwasser-Vorrang 0...3 Absolut (Mischer- und Pumpenheizkreis) Gleitend (Mischer- und Pumpenkreis) Kein (parallel) Mischerheizkreis gleitend, Pumpenheizkreis absolut Brauchwasser-Stellglied 0 / 1 Ladepumpe Umlenkventil Total 32 Kundeninformatation RVA53.242 Ausgabe: 1 P2373D/Hansa Parametrierung 01. Februar 2002...
-
Seite 16: Puffereinstellungen
(TVHw) TKmax Zeile 2 OEM Wärmeanforderungs-Maximalwert H1 5...130 °C Wirksinn Kontakt H1 und H2 0 / 1 Ruhekontakt Arbeitskontakt Eingang B31/H2/B41 0...3 Brauchwassertemperatur-Fühler 2 Minimal-Vorlauftemperatur-Sollwert (TVHw) Wärmeerzeuger-Sperre Puffertemperatur-Fühler 2 P2373D/Hansa Kundeninformatation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Parametrierung... -
Seite 17: Bedienung
Istwerte und Einstellungen ablesen Betriebsart-Tasten Heizkreis Betriebsumstellung auf: Automatikbetrieb Dauerbetrieb Standby Betriebsart-Taste Brauchwasser Brauchwasser EIN / AUS schalten Handbetrieb-Funktiontaste mit Handbetrieb-Aktivierung Kontrolleuchte Kaminfeger-Funktionstaste mit Kaminfeger-Aktivierung Kontrolleuchte PC-Tool Anschluss Diagnose und Service Total 32 Kundeninformatation RVA53.242 Ausgabe: 1 P2373D/Hansa Bedienung 01. Februar 2002... - Seite 18 Anzeige Symbole – Anzeige des Betriebszustandes mit Hilfe der schwarzen Curser. Anzeige-Werte während Regelbetrieb oder bei Einstellungen. Programmier-Zeile während Einstellungen. Heizprogramm des aktuellen Tages P2373D/Hansa Kundeninformatation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Bedienung...
-
Seite 19: Betriebsstörungen
• Elektromechanischer Temperaturregler (TR) und Sicherheitstemperaturbegrenzer (STB) kontrollieren. • Schnellabsenkung oder Tages-Heizgrenzenautomatik aktiv. • Verdrahtung Kesseltemperatur-Fühler prüfen (Eingangtest). 4.2.1.6 Pumpe läuft nicht • Verdrahtung und Sicherung kontrollieren (Ausgangtest). • Verdrahtung der Fühler überprüfen (Eingangtest). Total 32 Kundeninformatation RVA53.242 Ausgabe: 1 P2373D/Hansa Bedienung 01. Februar 2002... - Seite 20 • Einstellungen auf Heizungsfachmann-Ebene kontrollieren. • Fühler an A6 kontrollieren (Eingangtest). 4.2.1.12 Fehlermeldung, es erscheint “ER” auf der Anzeige • Gemäss Parametrierung Endbenutzer auf Zeile 50 die Ursache des Fehlers nachschlagen. P2373D/Hansa Kundeninformatation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Bedienung...
-
Seite 21: Kaminfeger
Brenner eingeschaltet bleibt. Die Temperatur der Heizkreise kann mit dem Mischventil, welches ebenfalls auf manuelle Betriebsart gestellt werden muss, reguliert werden. Die Raumtemperatur kann in der Einstellzeile 33 dennoch abgelesen werden. Total 32 Kundeninformatation RVA53.242 Ausgabe: 1 P2373D/Hansa Bedienung 01. Februar 2002... -
Seite 22: Uhreinstellung
Auswirkung Die Zeitschaltuhr wird auf den eingestellten Tag gesetzt. Der eingestellte Wochentag ist wichtig, damit das Heizprogramm des Reglers wunschgemäss läuft. Montag Freitag Wochentagtabelle Dienstag Samstag Mittwoch Sonntag Donnerstag P2373D/Hansa Kundeninformatation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Bedienung... -
Seite 23: Datum (Tag, Monat)
Diese Einstellung hat ebenfalls Auswirkung auf die Bildung des Anlagentypes der in Hinweis Einstellzeile 53 angezeigt wird. Durch das Ein- bzw. Ausschalten des Heizkreises durch die Einstellung – : – – oder einen Wert, verändert sich entsprechend die Anlagen- Konfigurierung. Total 32 Kundeninformatation RVA53.242 Ausgabe: 1 P2373D/Hansa Bedienung 01. Februar 2002... - Seite 24 Mit Raumtemperatur-Fühler wird ein wesentlich besserer Komfort erreicht. 27,5 22,5 °C 17,5 12,5 °C Heizkennliniendiagramm Vorlauftemperatur Gemischte Aussentemperatur Vorlauftemperatur- Der so ermittelte Vorlauftemperatur-Sollert dient in Form einer Sollwertanforderung zur Sollwert Bildung des Kesseltemperatur-Sollwertes. P2373D/Hansa Kundeninformatation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Bedienung...
-
Seite 25: Heizkennlinien-Steilheit Heizkreis 2 (S2)
Die Heizkennlinie Nähere Angaben zur Heizkennlinie finden Sie unter " Heizkennlinien-Steilheit Heizkreis 1 " (S1). Vorlauftemperatur- Der so ermittelte Vorlauftemperatur-Sollert dient in Form einer Sollwertanforderung zur Sollwert Bildung des Kesseltemperatur-Sollwertes. Total 32 Kundeninformatation RVA53.242 Ausgabe: 1 P2373D/Hansa Bedienung 01. Februar 2002... -
Seite 26: Istwertanzeigen
Aussentemperatur-Fühler angezeigt. Spezielle Anzeigen 0,0 C° Fühlerunterbruch oder kein Fühler angeschlossen 0,0 C° Fühlerkurzschluss Hinweis Näheres zum Rücksetzen der gedämpften auf die aktuelle Aussentemperatur siehe im Stichwortverzeichnis unter "gedämpfte Aussentemperatur". P2373D/Hansa Kundeninformatation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Istwertanzeigen... -
Seite 27: Fehleranzeige
Kein Fehler Aussentemperatur-Fühler Kesseltemperatur-Fühler Abgastemperatur-Fühler Vorlauftemperatur-Fühler Rücklauftemperatur-Fühler Brauchwassertemperatur-Fühler an B3 Brauchwassertemperatur-Fühler an B31 Brauchwasserthermostat Störung Raumgerät Falsches Raumgerät PPS-Kurzschluss Unzulässige Anlagenkonfiguration Fehler H2-Kontakt Andere Fehler ? Fragen Sie Ihren Kesselhersteller/-lieferant. Total 32 Kundeninformatation RVA53.242 Ausgabe: 1 P2373D/Hansa Istwertanzeigen 01. Februar 2002... -
Seite 28: Ausgang-Test
Mischer-Ventil HK1 “AUF” (Y1) eingeschaltet Testschritt 7 Mischer-Ventil HK1 “ZU” (Y2) eingeschaltet Testschritt 8 Heizkreispumpe HK2 (Q6) eingeschaltet Testschritt 9 Mischer-Ventil HK2 “AUF” (Y5) eingeschaltet Testschritt 10 Mischer-Ventil HK2 “ZU” (Y6) eingeschaltet P2373D/Hansa Kundeninformatation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Istwertanzeigen... -
Seite 29: Eingang-Test
Anzeige der Raumtemperatur von Raumgerät an A7 Testschritt 8 Anzeige der Abgas-Temperatur von Fühler B8 Testschritt 9 Anzeige Eingang H1 gemäss der in Zeile 170 eingestellten Funktion (°C / 000 / - - - ) Total 32 Kundeninformatation RVA53.242 Ausgabe: 1 P2373D/Hansa Istwertanzeigen 01. Februar 2002... -
Seite 30: Anlagetyp-Anzeige
(- - : - oder Wert zwischen 2.5 und 40) − Einstellung der Bedienzeile "Heizkennlinien-Steilheit HK2" (Zeile 32) (- - : - oder Wert zwischen 2.5 und 40) − Einstellung des Ereugertyps (Zeile 80) P2373D/Hansa Kundeninformatation RVA53.242 Ausgabe: 1 Total 32 01. Februar 2002 Istwertanzeigen... -
Seite 31: Technische Daten
Brennerstunden-Eingang E1 AC 230 V (±10 %) Telefon Fernschalter, Hilfsschalter (H1, H2), und Kleinspannungsfähig BW-Thermostat (vergoldete Kontakte) Masse (Gewicht) Regelgerät ca. 0,6 kg Diverses Gangreserve Uhr min. 12 Std. Total 32 Kundeninformatation RVA53.242 Ausgabe: 1 P2373D/Hansa Technische Daten 01. Februar 2002... - Seite 32 R e g l e r s e i t e ! g e l b v i o l e t t b l a u f a r b l o s g r a u b l a u B 3 1 B 1 2 R G 1...
- Seite 33 A n K e s s e l s c h a l t f e l d A V A . 3 0 0 / 1 8 3 ( H a n s a ) 1 0 1 1 1 2 g r ü...
- Seite 34 K e s s e l s c h a l t f e l d A V A 7 5 . 3 0 0 / 1 8 3 ( H a n s a ) A n s c h l u s s s c h e m a N e t z 1 / 0 S T B S T B...
