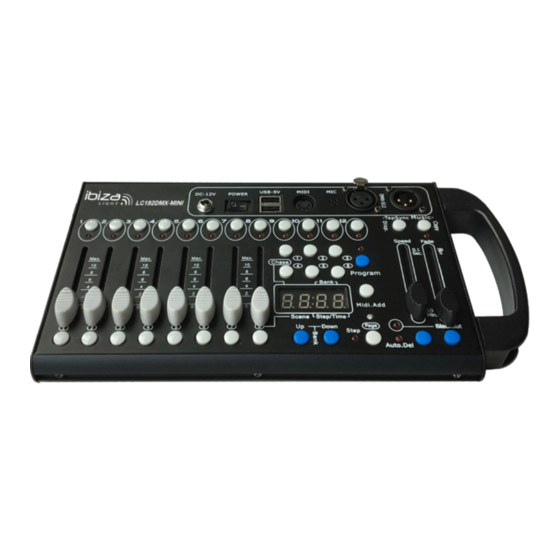

192-CHANNEL MINI DMX CONTROLLER
MINI CONTROLEUR DMX A 192 CANAUX
MINI DMX CONTROLLER MIT 192 KANÄLEN
LC192DMX-MINI (16-2321)
User Manual
Manuel d'Utilisation
Bedienungsanleitung
Disposal: The "Crossed Wheelie Bin" symbol on the product means that the product is classed as Electrical or Electronic
equipment and should not be disposed with other household or commercial waste at the end of its useful life. The goods must
be disposed of according to your local council guidelines.
Mise au rebut: Le symbole «Poubelle à roulettes croisées» sur le produit signifie que le produit est classé en tant
qu'équipement électrique ou électronique et ne doit pas être jeté avec les autres déchets ménagers ou commerciaux à la fin
de sa vie utile. Les marchandises doivent être éliminées conformément aux directives de votre législation
Entsorgung: Das Symbol "Gekreuzte Mülltonne" auf dem Produkt bedeutet, dass das Produkt als Elektro- oder Elektronikgerät
eingestuft ist und am Ende seiner Nutzungsdauer nicht mit anderem Haushalts- oder Gewerbeabfall entsorgt werden sollte.
Die Ware muss gemäß den Richtlinien Ihres Landes entsorgt werden.
Werbung
Verwandte Anleitungen für IBIZA LIGHT LC192DMX-MINI
Inhaltszusammenfassung für IBIZA LIGHT LC192DMX-MINI
- Seite 1 192-CHANNEL MINI DMX CONTROLLER MINI CONTROLEUR DMX A 192 CANAUX MINI DMX CONTROLLER MIT 192 KANÄLEN LC192DMX-MINI (16-2321) User Manual Manuel d’Utilisation Bedienungsanleitung Disposal: The “Crossed Wheelie Bin” symbol on the product means that the product is classed as Electrical or Electronic equipment and should not be disposed with other household or commercial waste at the end of its useful life.
- Seite 2 All chases can be executed at the same time. On the surface you will find various programming tools such as 8 universal channel sliders and LED display indicators for easier navigation of controls and menu functions. ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 3 Blackout is a state where the light output of all fixtures is set to 0 or off, usually on a temporary basis. DMX-512 is an industry standard digital communication protocol used in entertainment lighting equipment. For more information read Sections DMX Primer and DMX Control Mode in the Appendix. ©Copyright LOTRONIC 2018 LC192DMX-MINI...
-
Seite 4: Operation
6. ONLY X/Y means that fade time only affects pan and tilt functions Operation 3.2.1 Manual Mode The manual mode allows direct control of all fixtures. You are able to move them and change attributes by using the channel faders. ©Copyright LOTRONIC 2018 LC192DMX-MINI... - Seite 5 Create a Scene A scene is a static lighting state. Scenes are stored in banks. There are 30 bank memories on the controller and each bank can hold 8 scene memories. The LC192DMX-MINI can save 240 scenes in total. Action 1.
- Seite 6 1. Press and hold the PROGRAM button until the LED blinks 2. Select the desired CHASE button 3. Select the Bank to be copied using the BANK UP/DOWN buttons 4. Press MUSIC/BANK COPY button to prepare the copy ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 7 Note: To insert a scene between Steps 05 and 06 navigate using BANK buttons until the LCD reads STEP05. 3.5.2 Copy a Scene Action: 1. Press and hold the PROGRAM button until the LED blinks 2. Use BANK UP/DOWN buttons to navigate to the bank containing the Scene to be copied ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 8 You can however, control multiple fixtures of the same type using the same starting address as long as the intended result is that of unison movement or operation. In other words, the fixtures will be slaved together and all respond exactly the same. ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 9 DMX output ............................3-pin XLR Female MIDI input ..............................180° 5-pin DIN Data Pinout ......................... Pin 1 (GND), Pin 2 (-), Pin 3 (+) Protocol ..............................DMX512 USITT Weight ..................................1.1kg Dimensions ............................290 x 160 x 25mm ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 10 DMX DIP Switch Quick Reference Chart ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 11 Sur le panneau de contrôle, vous trouverez divers outils de programmation tels que 8 curseurs de canal universel et des indicateurs d'affichage à LED pour une navigation plus facile dans les commandes et fonctions de menu. ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 12 Blackout est un état dans lequel la luminosité de tous les appareils est réglée sur 0 ou sur OFF, généralement sur une base temporaire. DMX-512 est un protocole de communication numérique standard utilisé dans l'équipement d'éclairage de divertissement. Pour plus d'informations, lire les sections "Introduction au DMX" et "Mode de contrôle DMX" dans l'annexe. ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 13 Appuyez sur la touche TAP DISPLAY pour basculer entre "ALL CH" et "ONLY X / Y” ALL CH signifie que le temps de fondu affecte tous les canaux ONLY X / Y signifie que le temps de fondu n'affecte que les fonctions Pan & Tilt. ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 14 Une scène est un état d'éclairage statique. Les scènes sont stockées dans des banques. Il y a 30 banques de mémoire sur le contrôleur et chaque banque peut contenir jusqu'à 8 mémoires de scène. La LC192DMX-MINI peut enregistrer 240 scènes au total.
- Seite 15 Appuyez sur la touche TAP / DISPLAY pour afficher les étapes. Utilisez les touches BANK UP/DOWN pour examiner chaque scène dans le Chase. 3.5.4 Modifier le Chase (Copier la banque dans un Chase) Action: Maintenez la touche PROGRAM appuyée jusqu'à ce que la LED clignote ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 16 Utilisez les boutons BANK UP/DOWN pour naviguer vers la scène à insérer Appuyez sur le bouton SCENE qui correspond à la scène à copier. Appuyez sur la touche MIDI / ADD pour insérer la scène. Toutes les LED clignoteront pour confirmer ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 17 Vous pouvez ajuster le temps entre les étapes en utilisant le fader SPEED et la durée de l'étape en utilisant le fader FADE TIME. 3.7.3 Blackout Action: Appuyez sur BLACKOUT pour mettre temporairement toutes les valeurs DMX à 0. ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 18 Sortie ............................DMX XLR femelle 3 broches Entrée ............................MIDI 180° DIN 5 broches Data Pinout ........................Pin 1 (GND), Pin 2 (-), Pin 3 (+) Protocole ..............................DMX512 USITT Poids ..................................1,1 kg Dimensions ............................290 x 160 x 25mm ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 19 Tableau de référence rapide du commutateur DIP DMX ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 20 Reihenfolge bestehen. Programme können von Musik automatisch oder manuell ausgelöst werden. Alle Chases können gleichzeitig ausgeführt werden. Auf der Oberfläche finden Sie verschiedene Programmiertools wie 8 universelle Kanalregler und LED-Anzeigen zur einfacheren Navigation von Bedienelementen und Menüfunktionen. ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 21 Blackout ist ein Zustand, in dem die Lichtleistung aller Geräte vorübergehend auf 0 oder ausgeschaltet ist. DMX-512 ist ein digitales Standard-Kommunikationsprotokoll, das in Unterhaltungsbeleuchtungsgeräten verwendet wird. Für weitere Informationen lesen Sie die Abschnitte DMX Einleitung und DMX Steuerung im Anhang. ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 22 4. Drücken Sie die TAP DISPLAY Taste, um zwischen "ALL CH" und "ONLY X / Y" umzuschalten. 5. ALL CH bedeutet, dass die Überblendzeit alle Kanäle betrifft 6. ONLY X / Y bedeutet, dass die Überblendzeit nur die Schwenk- und Neigefunktionen (Pan & Tilt) beeinflusst ©Copyright LOTRONIC 2018 LC192DMX-MINI...
-
Seite 23: Betrieb
Erstellen Sie eine Szene Eine Szene ist ein statischer Beleuchtungszustand. Szenen werden in Banken gespeichert. Das Steuerpult besitzt 30 Bankspeicher und jede Bank kann bis zu 8 Szenen speichern. Der LC192DMX-MINI kann insgesamt 240 Szenen speichern. Aktion 1. Drücken und halten Sie die Taste PROGRAM bis die LED blinkt. - Seite 24 2. Wählen Sie die gewünschte Chase Taste 3. Drücken Sie die TAP / DISPLAY Taste, um das Display in die Schrittansicht zu schalten. 4. Mit Hilfe der BANK UP / DOWN Tasten jede Szene in dem Chase prüfen. ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 25 6. Mit den BANK UP / DOWN Tasten zu der Szene gehen, die eingefügt werden soll. 7. Drücken Sie die SZENE Taste , die der zu kopierenden Szene entspricht 8. Drücken Sie die MIDI / ADD Taste, um die Szene einzufügen. Alle LEDs blinken zur Bestätigung ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 26 5. Sie können die Zeit zwischen den Schritten mit dem SPEED Fader und die Dauer des Schrittes mit dem FADE TIME Fader einstellen. 3.8.3 Blackout Aktion: 1. Drücken Sie die BLACKOUT Taste, um alle DMX-Werte vorübergehend auf 0 zu setzen. ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 27 DMX-Ausgang ........................... 3-polige XLR-Buchse MIDI-Eingang ........................180° 5-poliger DIN Verbinder Datenbelegung ........................Pin 1 (GND), Pin 2 (-), Pin 3 (+) Protokoll ..............................DMX512 USITT Gewicht ..................................1,1 kg Abmessungen ............................290 x 160 x 25 mm ©Copyright LOTRONIC 2018 LC192DMX-MINI...
- Seite 28 DMX-DIP-Schalter Kurzübersicht ©Copyright LOTRONIC 2018 LC192DMX-MINI...
