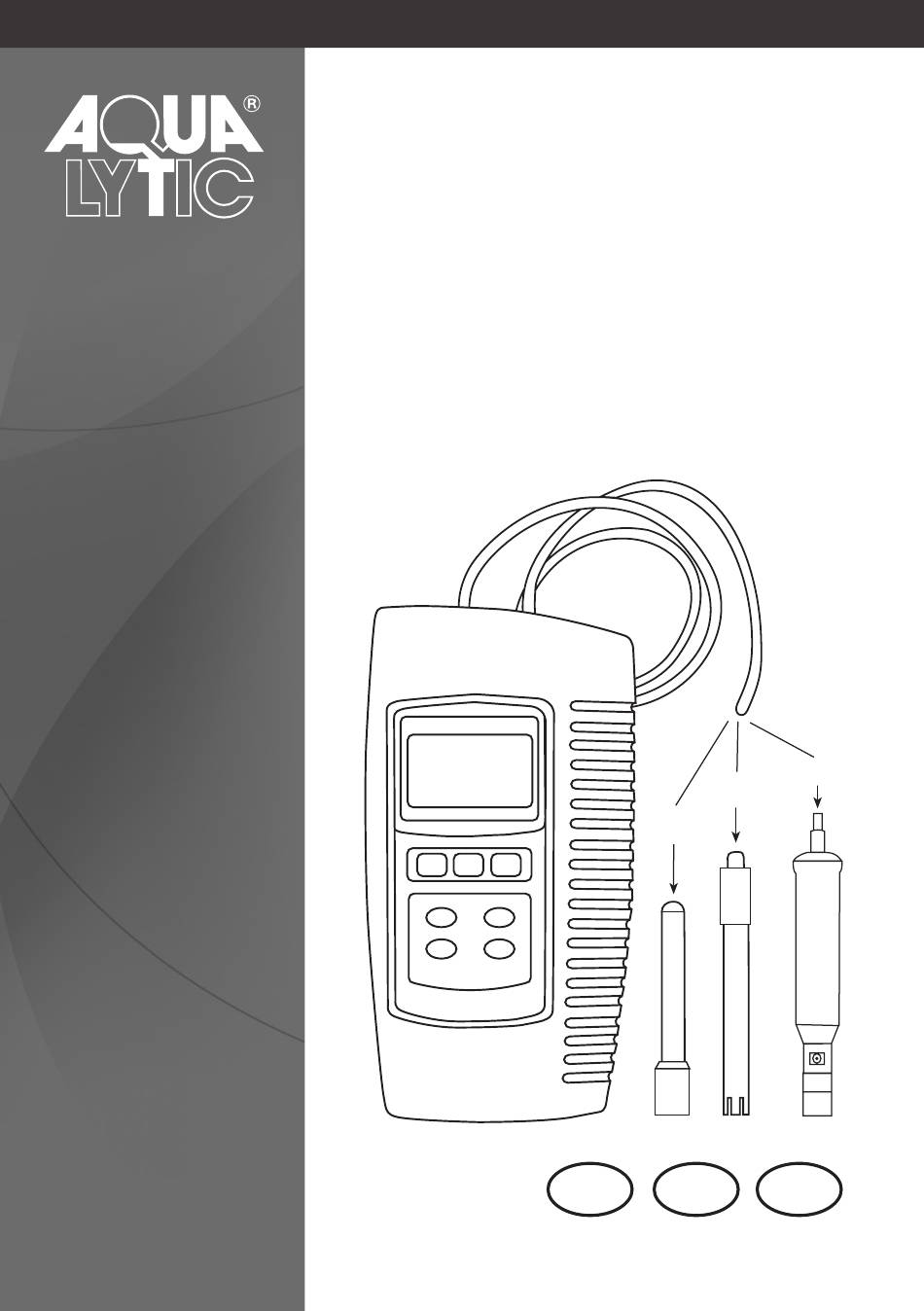

- Seite 1 AL15 MultiMeter Instrument - Instruction Manual pH/ORP CD/TDS...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Eigenschaften ....................3 Allgemeine Eigenschaften ................3 Elektrische Eigenschaften ................. 3 Beschreibung des Bedienteils ................5 pH/mV-Messung und Justierung ............... 7 pH-Messung (mit manueller Temperatureinstellung) ......... 7 pH-Messung (mit ATC, automatische Temperaturkompensation) ...... 7 mV-Messung ....................8 pH-Justierung - Einführung ................8 ORP-Justierung .................... -
Seite 3: Eigenschaften
Eigenschaften Allgemeine Eigenschaften Stromkreis LSI-Mikroprozessor Display Größe des LC-Displays: 58 mm x 34 mm. Messungen pH-Wert/Oxidations-Reduktionspotenzial (ORP), Leitfähigkeit/ gelöste Feststoffe (TDS), Gelöster Sauerstoff (DO), Tem- peratur Abtastzeit für Datenerfas- 1 Sekunde bis 8 Stunden, 59 Minuten und 59 Sekunden sung Data-Hold-Funktion Einfrieren der aktuellen Displayanzeige Speicherfunktion... -
Seite 4: Leitfähigkeit
pH-Justierung 1- bis 3-Punkt-Justierung pH 7/pH 4/pH 10 Pufferlösungen Die Dreipunktjustierung garantiert optimale Linearität und Genauigkeit. Messbereiche Bereich Auflösung Genauigkeit* 0 bis 14 pH 0,01 pH ± (0,02 pH + 2 Stellen) - 1.999 bis 1.999 1 mV ± (0,5 % pH + 2 Stellen) * die Genauigkeit des pH-Wertes basiert ausschließlich auf einem justiertem Messgerät. -
Seite 5: Beschreibung Des Bedienteils
• Temperatur Funktion Messbereiche Auflösung Genauigkeit °C 0 °C bis 60 °C 0,1 °C ± 0,8 °C °F 32 °F bis 140 °F 0,1 °F ± 1,5 °F Gelöster Sauerstoff • Sauerstoffsonde Polarographische Sauerstoffsonde Kompensation und Ein- Temperatur 0 bis 50 °C, automatisch stellung der Sonde (3 bis 122 °F) Salzgehalt... -
Seite 6: Beschreibung Hinteres Bedienteil
Beschreibung hinteres Bedienteil A-9 Aufsteller A-15 A-14 A-10 Abdeckung Batteriefach A-13 A-11 Schraube Batterieabdeckung A-12 Befestigungsmutter Standbein A-13 Temperatur- Buchse (pH ATC-Buchse) A-14 CD-Buchse (Leitfähigkeit) A-16 A-15 DO-Buchse (gelöster Sauerstoff) A-16 pH-Buchse (BNC-Buchse) A-12 A-11 A-10 DC IN RS232 RESET A-17 A-18 A-19 A-20... -
Seite 7: Ph/Mv-Messung Und Justierung
pH/mV-Messung und Justierung Standardeinstellungen des Messgerätes: • Messmodus pH • Temperatureinheit °C • Manuelle Temperatureinstellung (ohne ATC-Sondenverbindung) • Automatisches Ausschalten • Abtastzeit für Datenerfassung: 2 Sekunden. Display-Layout 10.00 Messwert pH oder mV 25.0 °C Man. Temp. Manuelle oder au- tomatische Tempe- ratureinstellung Temperatur Temperatureinheit... -
Seite 8: Mv-Messung
Zusätzlich wird die Temperatursonde an die Buchse „Temperatur“ angeschlossen (Abb. A-13) und in die Messlösung eingetaucht. Oben im Display wird der pH-Wert angezeigt, unten links die Temperatur der Mess- lösung und unten rechts die Anzeige „Auto Temp.“ 7.01 25.0 °C Auto Temp. -
Seite 9: Orp-Justierung
7.00 PH CAL. 23.5 °C ^, v Enter : Y • Wenn der pH-Wert der Pufferlösung 7,0 beträgt (± 1 pH), zeigt das Display automatisch 7,00 an. • Wenn der pH-Wert der Pufferlösung 4,0 beträgt (± 1 pH), zeigt das Display automatisch 4,00 an. -
Seite 10: Leitfähigkeits-/Tds-Messung Und Justierungsablauf
Leitfähigkeits-/TDS-Messung und Justierungsablauf tes: Standardeinstellungen des Messgerä • Messmodus Leitfähigkeit (µS, mS). • Temperatureinheit °C. • Der Temperatur-Kompensationsfaktor ist auf 2,0% pro °C eingestellt. • Automatischer Messbereichserkennung. • Automatisches Abschalten • Abtastzeit für Datenerfassung: 2 Sekunden. Display Layout 19.00 Messwert 200.0 µS Automatische oder manuelle 24.2 °C... -
Seite 11: Tds (Ppm) Messung
Jetzt ist das Messgerät auf Betrieb mit manuellem Bereichsmodus eingestellt. Drücken Sie die Taste „Range“, um den Messbereich zu ändern. Der Bereich (200 µS, 2 mS, 20 mS, 200 mS) wird unterhalb des Messwerts angezeigt. ---- • Wenn das Display “ “... -
Seite 12: Do-Messung (Gelöster Sauerstoff) Und Justierung
Drücken Sie die Enter-Taste zweimal, um die Justierungsdaten zu speichern und die Justierung abzuschließen. • Wenn nur ein Justierungspunkt erforderlich ist, stellen Sie nur den 2 mS Mess- bereich ein (1,413 mS). • Eine Justierung mit mehreren Punkten sollte immer mit dem Bereich 2 mS (1,413 mS) beginnen. -
Seite 13: Justierung
Schalten das Messgerät durch Drücken der Power-Taste ein. Drücken Sie die Taste „Mode“, bis im Display „%O2” angezeigt wird. VORSICHT! Achten Sie darauf, dass vor der Messung eine Justierung an der Luft stattfindet. Warten Sie etwa 2 Minuten, bis sich der angezeigte Mess- wert stabilisiert hat. -
Seite 14: Wartung Der Sauerstoff-Sonde
Drücken Sie gleichzeitig die Tasten „REC“ und „HOLD“. Das Display sieht nun wie unten dargestellt aus. Lassen Sie jetzt die Tasten los. 20.9 O2 CAL. ESC:N ENTER: Y 23.5 °C Drücken Sie die Enter-Taste zweimal. Die Justierungsdaten werden gespeichert und die Justierung abgeschlossen. -
Seite 15: Daten Laden, Daten Aufzeichnen
1. Schrauben Sie den Sondenkopf los (Abb. E-3). Fig. E 2. Entfernen Sie alten Elektrolyten aus dem Sondenkopf. E-1 Sondenkörper 3. Befüllen Sie den Sondenkopf mit neuem E-2 Temperatur- Elektrolyten. sensor 4. Schrauben Sie den Sondekopf (Abb. E-3) E-3 Sondenkopf zurück auf die Sonde. -
Seite 16: Speicherplatz Überprüfen
Um die „erweiterten Einstellungen“ anzuwählen, halten Sie die Taste SET gedrückt bis “Memory Space” im Display erscheint. Zum anwählen der einzelnen Punkte die Set-Taste drücken. 7.1 Speicherplatz 7.2 Speicher löschen 7.3 Datum/Uhrzeit einstellen 7.4 Abtastzeit 7.5 Automatisches Ausschalten 7.6 Temperatureinheit Die folgenden Einstellungen erscheinen nur in Abhängigkeit des dazugehörigen Mess- modus: 7.7 M. -
Seite 17: Standardeinstellung Automatisches Ausschalten
7.5 Standardeinstellung automatisches Ausschalten • Verwenden Sie “ ” oder “ ”, um “1“ oder “0“ auszuwählen. 1 = Auto power On. 0 = Auto power Off. • Nachdem Sie das automatische Ausschalten eingestellt haben, drücken Sie die Enter- Taste und dann „ESC“, um die Einstellung zu speichern. Sie kehren dann zum normalen Display zurück. -
Seite 18: Einstellung Des % Salz-Kompensationswertes
7.10 Einstellung des % Salz-Kompensationswertes • Dieser Vorgang ist nur für die Sauerstoff-Funktion (DO) verfügbar. • Das Display zeigt Folgendes an: % Salt SET ^,v Enter:Y • Verwenden Sie “ ” und “ ”, um den gewünschten % Salz-Kompensationswert auszu- wählen. -
Seite 19: Zubehör
CPU-System ist unlesbar (die Auslösetaste kann beispielsweise nicht bedient werden….). kann ein RESET des Systems das Problem beheben. Der Ablauf für einen System-RESET ist wie folgt: Verwenden Sie ein spitzes Werkzeug, um die „System Reset“-Taste zu drücken (Abb. A-19). Drücken Sie dann die „Power“-Taste, um das Problem zu beheben. Zubehör Zubehör für pH/Redox Ersatzelektrode für pH, pH 0 -14, Plastik-/Geltyp, BNC-Stecker... - Seite 39 AL 15...
- Seite 60 Tintometer GmbH, Division Aqualytic ® Schleefstraße 8-12 44287 Dortmund Tel.: (+49) (0)2 31 / 9 45 10-755 Fax: (+49) (0)2 31 / 9 45 10-750 verkauf@aqualytic.de Technische Änderungen vorbehalten www.aqualytic.de Nr.: 00385911 Deutschland Printed in Germany 08/19...
