Feldstation- Modul Benutzerhandbuch Ein vorkonstruiertes Untersystem von Swagelok ® Ein vorkonstruiertes Untersystem von Swagelok ® • Vorkonstruierte Untersysteme sind innerhalb von Wochen, nicht Monaten erhältlich. • Praxisgeprüfte Konstruktion gewährleistet optimale Leistung des Systems.
Betrieb Wartung Gehäuse Fehlerbehebung Bedienungsanleitung für die Systemkomponenten Swagelok Anleitungen Montageanleitung für Swagelok Rohrverschraubungen bis 25 mm / 1 Zoll, MS-12-01 Packungsnachstellung für Kugelhähne der Serie 40G, MS-INS-40G Wartungsanleitung für extern einstellbare Überströmventile der Serie R3A, MS-CRD-0013 Wartungsanleitung für extern einstellbare Überströmventile der Serie RL3, MS-CRD-0036 Wartungsanleitung für T-Filter der Serien TF und F,...

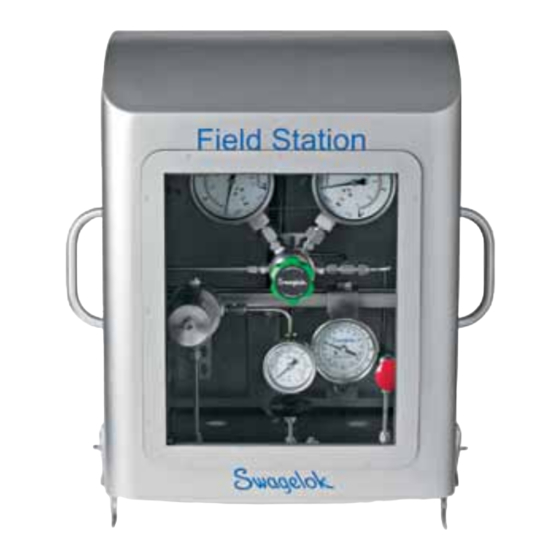

Einführung Das Swagelok Feldstation-Modul (FSM) ist Teil eines analytischen Probeentnahmesystems. Das FSM bereitet eine Prozessgasprobe für ein nachgelagertes Analysegerät auf. Das FSM reduziert den Druck der Probe, wodurch die Transportzeit zum Analysegerät verringert wird, das Kondensieren der Proben verhindert werden kann und die Systemsicherheit verbessert wird.
Befestigungsstellen mit einer zusätzlichen Die Abmessungen in Millimeter (Zoll) dienen nur siebten bei Verwendung eines optionalen als Referenz und können sich ändern. Flanschanschlusses. Wir empfehlen, dass Sie Ihr FSM an mindestens drei dieser Ansicht von oben Punkte befestigen. Heizungskabel, zwei 22,3 (0,88) 94,7 Die Bodenplatte ist für 1 5/8 Zoll Streben...
Seite 8
Die Eingangsdichtung besteht aus Eingangs- und ➀ Ausgangsfittings mit Schrumpfdichtung für 19,0 bis 40,6 mm (0,75 bis 1,6 Zoll) isolierte Rohre. Alle Anschlüsse an FSM-Untersystemen mit ➁ Gehäusen aus ABS-Kunststoff oder Glasfaser sind 1/4 Zoll Rohrstutzen. Flansch nur für Eingangsanschluss erhältlich.
Die Abmessungen in Millimeter (Zoll) dienen nur als Referenz und können sich ändern. Edelstahl 304 (35,6) (22,5) (20,5) (16,2) Vorderseite Seite, geschlossen Seite, offen ABS-Kunststoff (21,0) (38,7) (20,8) (17,3) Vorderseite Seite, geschlossen Seite, offen Glasfaser (15,6) (33,8) (19,6) (18,2) Vorderseite Seite, geschlossen Seite, offen Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 10
Rohrschellen und Glasfaser 178 H, 569 B, 569 T Befestigungsteile (7,0 H, 22,4 B, 22,4 T) mitgeliefert Sonnenblende aus Edelstahl Sonnenblende aus ABS- Kunststoff mit Montagebügel (Separat erhältlich) Sonnenblende aus Glasfaser mit Montagebügel (Separat erhältlich) Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Montageanleitung führende Systemtransportleitung für Swagelok Rohrverschraubungen für anschließen. Verschraubungen bis 25 mm (1 Zoll), 4. Falls Ihr FSM ein optionales proportio- Seite 24. nales Überströmventil hat, die 1. Den Absperrkugelhahn (BV) durch Entlüftung an die Entlüftungsleitung Drehen des Griffs im Uhrzeigersinn anschließen, die ausreichenden...
Temperatur muss der Thermostat durch Erdungsanschluß verbinden. Die im einen mit der gewünschten Einstellung Lieferumfang enthaltene Leitung ist ersetzt werden. 150 mm (6 Zoll) lang und kann gekürzt werden. 4. Die Abdeckung der Anschlussdose wieder anbringen. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
7. Falls Ihr FSM mit einem proportionalen schlagen. Überströmventil ausgerüstet ist, ist dieses voreingestellt auf: 4. Den Fluss in das FSM durch Drehen des Eingangs-Absperrkugelhahn (BV) ■ 3,1 bar (45 psig) für Systemdrücke entgegen den Uhrzeigersinn bis zum bis einschließlich 20,6 bar Anschlag starten.
Warnung halten, bis alle Manometer (PI1, PI2 und PI3) null anzeigen. Vor der Wartung einer der installierten Systemkomponenten ■ Falls Ihr FSM nicht mit dieser Art müssen Sie von Überströmventil ausgerüstet ist, das System druckentlasten ■ verwenden Sie eine andere sichere das System spülen (wenn...
Clip 2. Das Gehäuse an den Griffen anheben und von den Führungsschienen lösen. Zum Anbringen des Gehäuses: 1. Das Gehäuse über dem FSM zentrieren und so positionieren, dass sich die untere Gasfedermuffenbefestigung hinter den horizontalen Stützstreben 2. Die zwei Griffe an den Seiten des und in der Nähe des Mitte der...
Seite 17
Verschlussbügel einklinken. Die beiden Verriegelungsgriffe ganz nach unten drücken, bis sie fest sitzen. Falls die Schnappverschlüsse zu gespannt sind, um ganz zu schließen, oder in der geschlossenen Position zu lose sind, die Verschlüsse wie angegeben verstellen. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 18
Zum Schließen und Verriegeln des Gehäuses: Gehäuses: 1. Die Stützstange lösen. 1. Die Stützstange lösen. 2. Das Gehäuse in die geschlossene 2. Das Gehäuse in die geschlossene Position absenken und verriegeln. Position absenken und verriegeln. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Problem Ursache Behebung FSM - Fehlerbehebung Den Druck vor dem FSM überprüfen. Kein oder begrenzter Druck vor dem Falls möglich, den Druck vor dem FSM Druckregler. erhöhen. Stellen Sie sicher, dass der Absperrkugelhahn (BV) ganz offen Das Absperrventil ist geschlossen ist, indem Sie den Griff entgegen den oder nicht ganz offen.
Seite 20
Der Druckregler kann den Der Druckbereich des installierten Druckbereich austauschen. Oder Ausgangsdruck weder FSM wird überstiegen. ein FSM mit einem für das System erhöhen noch senken. geeigneten Druckbereich auswählen. Es besteht keine nachgelagerte Fügen Sie dem System eine Drosselung, damit der Druckregler nachgelagerte Drosselung zu.
Seite 21
Überströmventil überprüfen und Das Überströmventil entlastet Druck Druckregler ab. gegebenenfalls erhöhen; oder und Durchfluss zur Entlüftung. den Ausgangsdruck zum FSM am Druckregler reduzieren. Prüfen Sie, ob der Eingangsfilter des Der Druckregler ist verstopft. Druckreglers verstopft ist. Reinigen oder bei Bedarf auswechseln.
Seite 22
Anwendungen, bei denen die Übermäßiger Wärmeverlust. Gehäusetemperatur um mehr als 50°C (125°F) über die Umgebungstemperatur Unzureichende Wärme (die ansteigen soll, an Ihren Swagelok Temperatur ist zu niedrig). Vertriebspartner bezüglich Empfehlungen für Heizungen. Tauschen Sie den Thermostat Die Thermostateinstellung ist gegen einen mit der nächsthöheren...
Seite 23
Anwendungen, bei denen die Unzureichende Wärme (die Übermäßiger Wärmeverlust. Gehäusetemperatur um mehr als 50°C Temperatur ist zu niedrig). (125°F) über die Umgebungstemperatur ansteigen soll, an Ihren Swagelok Vertriebspartner bezüglich Empfehlungen für Heizungen. Übermäßige Wärme (die Selbstbegrenzende Heizung - Isoliermaterial vom Gehäuse entfernen.
Bei der Erstmontage bestätigt die Swagelok Prüflehre dem Monteur bzw. dem Kontrolleur, dass die Überwurfmutter ausreichend angezogen worden ist. Die Swagelok Prüflehre in den Spalt zwischen Mutter und Körper ansetzen. Abb. 4. • Wenn die Prüflehre nicht in den Spalt passt, ist die Verschraubung fest genug angezogen.
Packungsbolzen im Uhrzeigersinn in 1/16-Drehungs-Schritten so lange drehen, bis eine leckdichte Funktion gewährleistet ist. 2. Hahn auf korrekte Funktion überprüfen. Vor dem Ausbau eines installierten Hahns, müssen Sie • das System druckentlasten • den Hahn betätigen • den Hahn spülen Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
103 bis 155 Orange (1500 bis 2250) 155 bis 206 Braun (2250 bis 3000) 206 bis 275 Weiß (3000 bis 4000) Aufkleber 275 bis 344 (4000 bis 5000) 344 bis 413 Grün (5000 bis 6000) Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
5. Stellen Sie sicher, dass alle Komponenten sauber sind. Montage der Feder Neue Feder Neuer Federstützring Kontermutter Lösen Vorhandener Aufkleber Kappe Lösen Neuer Aufkleber Kappe Kappe In die in der Tabelle Federidentifikation angegebene Anfangsposition Ventilhals schrauben. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Kappe nach Bedarf lösen. 13. Die Schritte 10 bis 12 zum Erreichen des gewünschten Einstelldrucks nach Bedarf wiederholen. Feder Zugstange Kontermutter Auf 11,3 N·m (100 in.·lb.) festziehen. Kappe auf Ventilhals setzen Kappe Ventilhals Sicherungsdraht Plombe Körper Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 29
Zugstange schrauben Zugstange Stellschraube Auf 1,1 N·m (10 in.·lb.) festziehen. Kappe In die in der Tabelle Federidentifikation angegebene Anfangsposition schrauben. 8. Zum Regulieren des Einstelldrucks, siehe die Schritte 10 bis 13 im Abschnitt Federmontage. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
• das System druckentlasten • das Ventil betätigen • das Ventil spülen Körper WARNUNG Im Ventil und im System können sich Medienreste befinden. VORSICHT Beim Ausführen dieser Schritte keine dichtenden Oberflächen beschädigen. Diese können die Ventilfunktion beeinträchtigen. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 31
Quad-Dichtung Haltering Sitzhalter Auf 28,2 N·m (250 in.·lb.) festziehen. Sitzhalter Sitz-O-Ring Quad-Dichtung Einsatz Haltering Zähne zeigen von Quad-Dichtung weg 9. Stellen Sie sicher, dass alle Komponenten sauber sind. Spindel Spindel oben Sitz-O-Ring schmieren Einsatz Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 32
Druckgeräterichtlinie 97/23/EC definiert wird. 18. Zum Regulieren des Einstelldrucks, siehe die Schritte 10 bis 13 im Abschnitt Federmontage. 19. Das Ventil wieder in das System einbauen. Dabei das Ventil mit einem Schraubenschlüssel festhalten. Schlüsselabflachung Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 33
• das Ventil betätigen • das Ventil spülen Zeichenerklärung WARNUNG Im Ventil und im System können sich Medienreste befinden. VORSICHT Beim Ausführen dieser Schritte keine Wegwerfen dichtenden Oberflächen beschädigen. Diese systemkompatiblem können die Ventilfunktion beeinträchtigen. Schmiermittel schmieren Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 34
11. Die Spindel und den O-Ring entfernen. 6. Die Kappe mit 9 Umdrehungen auf den Ventilhals schrauben. Kappe O-Ring Ventilhals Spindel 7. Falls nur die Feder ausgewechselt wird, gehen Sie zu Einstellen des Öffnungsdrucks. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 35
Spindel in den Ventilhals einsetzen. 19. Das Ventil an der Schlüsselabflachung festhalten und den Ventilhals mit einem Drehmoment von 67,8 N·m (600 in.·lb) festziehen. Spindel Ventilhals 16. Den neuen O-Ring auf den Ventilhals setzen. Schlüsselabflachung Neuer O-Ring Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 36
4. Die Schritte 1 bis 3 wiederholen, bis der gewünschte Öffnungsdruck erreicht ist. 5. Die Kontermutter mit 11,3 N·m (100 in.·lb) festziehen. Kontermutter 6. Das Ventil wieder in das System einbauen. Dabei das Ventil mit einem Schraubenschlüssel festhalten. Schlüsselabflachung Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Schmale Kontermutter Ausführung Maulschlüssel (max. 3/16 Zoll) 3/4 Zoll Kappe Inbussteckeinsatz 5/64 Zoll Stellschraube 3. Den Kappenstopfen von der Kappe abnehmen. Stopfen Drehmomentschlüssel 1,1 N·m Stellschraube für Drehmomente von: (10 in.·lb) Anreißnadel entf. Hülse Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 38
9. Die Kappe auf die Feder setzen. Kappe Feder 6. Die Zugstange einführen. Zugstange 10. Den Griff auf die Zugstange schrauben. Griff 7. Die Hülse zusammendrücken, um sie wieder in den Ventilhals einzusetzen. Zugstange Hülse Ventilhals Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 39
Swagelok Proportional-Überströmventile gelten nicht als „Sicherheitszubehör“ wie es in der Druckgeräterichtlinie 97/23/EC definiert wird. 12. Die Kappe mit neun Umdrehungen auf den Ventilhals schrauben. Kappe Ventilhals 13. Zum Einstellen des Öffnungsdrucks, siehe Einstellen des Öffnungsdrucks. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Körper drücken. Körper Ventilhals Filterelement 3. Die Bauteile entfernen. 6. Die Dichtung auf der Überwurfmutter zentrieren. Dichtring Überwurfmutterdichtfläche Filterelement Beim Austauschen des Filterelements, Dichtring das alte Element Beim wegwerfen. Austauschen Dichtscheibe, die alte Dichtscheibe wegwerfen. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
6TF, 8TF, 8TF-MM, Zeichenerklärung 73,4 10TF-MM, 53,7 (475) (650) 12TF-MM, 14TF-MM Alle mit 1/4 Drehung weiter als fingerfest PCTFE- Dichtung Wegwerfen 9. Neuen Aufkleber auf dem Filterkörper anbringen. 10. Das Produkt auf korrekte Funktion überprüfen. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 42
10. Neuen Aufkleber auf dem Filterkörper mit Innengewinde anbringen. 11. Das Produkt vor der Wiedermontage ins Filterelement (zum Körper System auf seine Funktion überprüfen. hin offen) 6. Die Dichtung auf der Dichtungsfläche des Filterkörpers mit Außengewinde platzieren. Körperdichtfläche Dichtring Filterkörper mit Außengewinde Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Filterring heraus fällt. Hinweis: Falls notwendig, bewegen Sie den Filter mit der Spitzzange in Schräglage, bis er heraus fällt. Darauf achten, dass die Seiten des Einlassanschlusses mit der Zange nicht zerkratzt werden. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Sprengring in der Nut des Einlassanschlusses Abflachungen des Kappenringes ansetzt, auf ein fest sitzt. Falls notwendig mit einem stumpfen Drehmoment von 160 N·m (117 ft·lb) anziehen. Werkzeug den Sprengring richtig platzieren. 10. Den Druckreger auf korrekten Betrieb überprüfen Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Eine neue Membran aus dem durchsichtigen Plastikbehälter nehmen. vorsichtig, ohne den O-Ring zu beschädigen, entfernen. Der O-Ring wird Die Membran vorsichtig an der Außenkante anfassen, damit sie nicht zur zukünftigen Verwendung aufbewahrt. beschädigt wird. Die neue Membran über dem Membranhalter zentrieren. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Seite 46
Den Membranhalter des Filterkerns wieder einbauen, falls dieser entfernt wurde. Den Membranhalter nicht weiter drehen, wenn er fingerfest an die Filterkartusche geschraubt wurde. Die Schale wieder auf dem Avenger 33M/38M Kopf anbringen. Den Avenger wieder in Betrieb nehmen. Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
A Corporation, LLC. All other referenced trademarks are the property of their respective owners. A Swagelok Pre-Engineered Subsystem Field Station Module A Swagelok Pre-Engineered Subsystem Field Station A Swagelok Pre-Engineered Subsystem Field Station Module Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
1) Alle Gas- und Flüssigkeitsquellen aus dem Gehäuse des Avenger Filters der Serie 30 entfernen. 2) Alle Flüssigkeiten aus dem Gehäuse des Avenger Filters der Serie 30 entfernen und entsorgen. 3) Die Schale vom Kopf abschrauben. SCC-Avenger30Series-Element-InsMaintenance Seite 1 von 2 Revision 5.07 Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
Informationen zum Bestellen von Ersatz-Filterelementen Anzahl der Filterelemente Element-Typ Serien- nummer 07CFS = 0,1 Mikrometer Koaleszenzfilter, Fluorkautschuk 5=Schachtel mit 5 Filterelementen 10=Schachtel mit 10 Filterelementen SS10=10 Mikrometer, Edelstahl SCC-Avenger30Series-Element-InsMaintenance Seite 2 von 2 Revision 5.07 Ein vorkonstruiertes Untersystem von Swagelok Feldstation-Modul...
