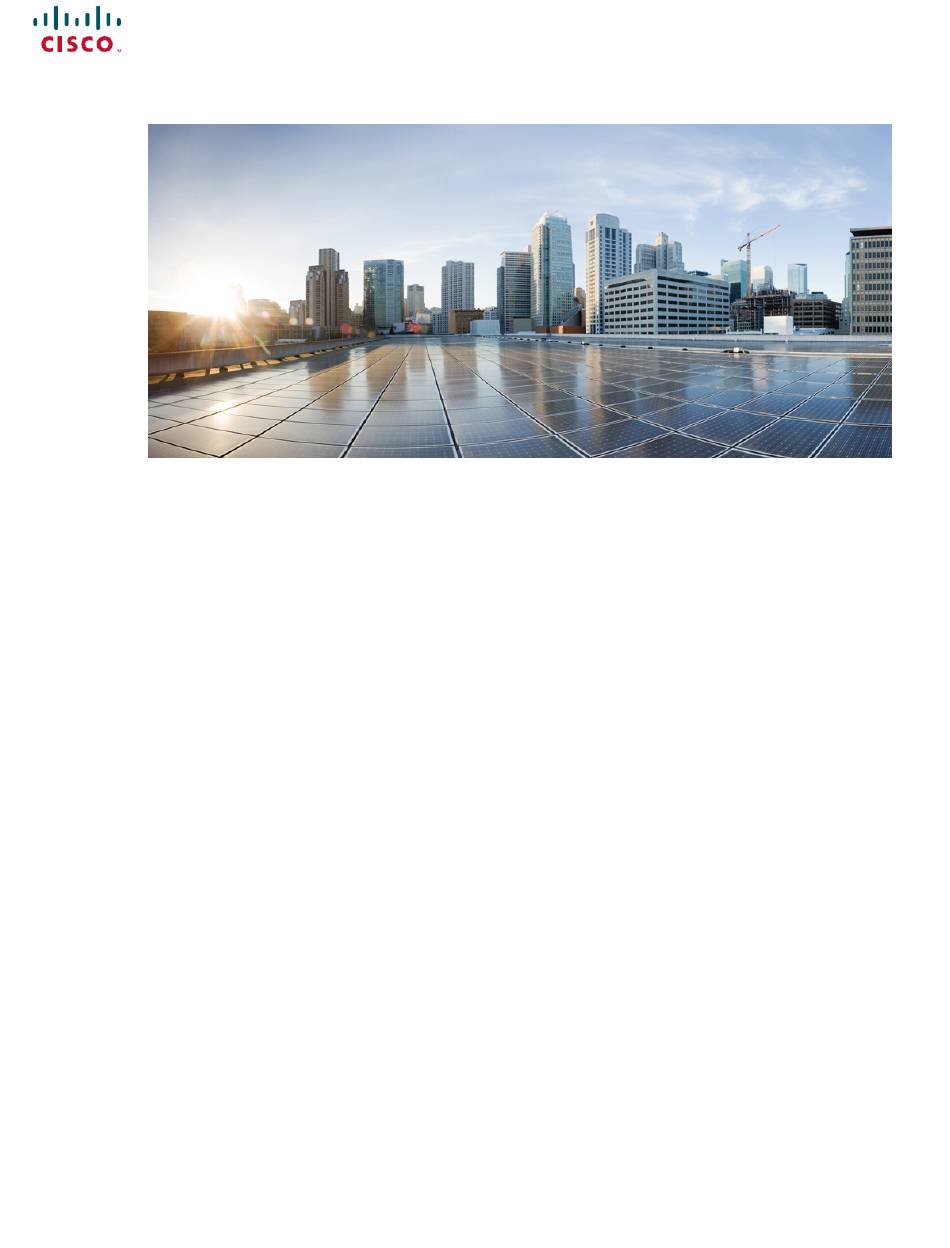

Hardwareinstallationsanleitung für die Cisco Content Security
Management Appliance M195, M395, M695, M695 und M695F
Erste Veröffentlichung: 8 Juli 2019
Letzte Änderung: 6 August 2019
Americas Headquarters
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
USA
http://www.cisco.com
Tel: 408 526-4000
800 553-NETS (6387)
Fax: 408 527-0883
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Cisco M195
Inhaltszusammenfassung für Cisco M195
- Seite 1 Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F Erste Veröffentlichung: 8 Juli 2019 Letzte Änderung: 6 August 2019 Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 http://www.cisco.com Tel: 408 526-4000...
- Seite 2 Cisco verfügt über mehr als 200 Niederlassungen weltweit. Die Adressen und Telefonnummern finden Sie auf der Cisco Website unter www.cisco.com/go/offices. Cisco und das Cisco Logo sind Marken oder eingetragene Marken von Cisco und/oder Partnerunternehmen in den Vereinigten Staaten und anderen Ländern. Eine Liste der Marken von Cisco finden Sie auf folgender Website: www.cisco.com go...
-
Seite 3: Inhaltsverzeichnis
Standortbezogene Überlegungen Überlegungen zur Stromversorgung Überlegungen zur Rack-Konfiguration K A P I T E L 3 Rackmontage des Chassis Auspacken und Prüfen des Chassis Rackmontage des Chassis Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... - Seite 4 Wartung und Upgrades Abschaltung über Netzschalter RPC aktivieren Zurücksetzen des Chassis aus der Ferne Installieren/Deinstallieren der verriegelnden Frontplatte Entfernen und Austauschen eines Laufwerks Entfernen und Austauschen eines Netzteils Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
-
Seite 5: Überblick
Konfigurationseinstellungen für Web-Security-Appliances. Sie ermöglichen auch automatisierte Datensicherungen. Die SMA M195, M395, M695 und M695F unterstützen Cisco AsyncOS Version 12.5 und höher. Eine Liste der vor Ort austauschbaren Produkt-IDs (PIDs), die den SMA Security Management Appliances zugeordnet sind, finden Sie unter Produkt-IDs, auf Seite Die folgenden Abbildungen zeigen die Cisco Content Security Appliances. - Seite 6 Überblick Merkmale Abbildung 2: Cisco Content Security M695 und M695F In der folgenden Tabelle sind die Merkmale der SMA M195, M395, M695, M695 und M695F aufgeführt. Tabelle 1: Merkmale der SMA M195, M395, M695 und M695F Funktion M195 M395 M695...
- Seite 7 Während des Während des Betriebs austauschbar und keine zu Betriebs 1+1-redundant zweites Netzteil für anderen die 1+1-Redundanz austauschbar und Modellen 1+1-redundant bestellen. gehörenden Netzteile oder Wattleistungen. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
-
Seite 8: Lieferumfang
Betriebs austauschbar austauschbar Lieferumfang Die folgende Abbildung zeigt den Lieferumfang für die SMA M195, M395, M695 und M695F. Beachten Sie, dass dieser jedoch variieren und Ihr Paket mehr oder weniger Artikel enthalten kann. Abbildung 3: Lieferumfang Chassis Konsolenkabel RJ-45 nach DB9-RS232 (Cisco... -
Seite 9: Positionen Der Seriennummer
10-Gb-SFPs im selben Chassis verwenden. Positionen der Seriennummer Die Seriennummer (SN) für den SMA M195, M395, M695 und M695F ist auf der ausziehbaren Anlagenkarte auf der Vorderseite aufgedruckt, wie in der folgenden Abbildung dargestellt. Abbildung 4: Seriennummer auf herausnehmbarer Anlagenkarte Die Seriennummer befindet sich auch auf dem Etikett auf der Abdeckung des Chassis, wie in der folgenden Abbildung gezeigt. -
Seite 10: Vorderseite
Vorderseite, auf Seite 8 finden Sie eine Beschreibung der LEDs. Abbildung 6: Vorderseite der M195 Laufwerkseinschübe Ein-Aus-Schalter/Status-LED Unterstützt zwei 600-GB-SAS-HDDs in den Steckplätzen 1 und 2 Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... - Seite 11 Die folgende Abbildung zeigt die Vorderseite und die Festplattenkonfiguration der SMA M695 und M695F. Unter LEDs an der Vorderseite, auf Seite 8 finden Sie eine Beschreibung der LEDs. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
-
Seite 12: Leds An Der Vorderseite
Herausnehmbare Anlagenkarte LEDs an der Vorderseite Die folgende Abbildung zeigt die LEDs auf der Vorderseite für die Modelle M195, M395, M695 und M695F und beschreibt ihre Status. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... - Seite 13 • Gelb: Das Chassis befindet sich im • Blau blinkend: Die Funktion zur Standby-Modus. Geräteidentifizierung ist aktiviert. • Grün: Das Chassis befindet sich im normalen Modus. Alle Komponenten werden mit Strom versorgt. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 14 Ethernet-Ports ist aktiv, es wird aber keine Aktivität verzeichnet. • Grün blinkend: Die Verbindung von einem oder mehreren Ethernet-Ports ist aktiv und es wird Aktivität verzeichnet. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
-
Seite 15: Rückseite
Gewindebohrungen für Riser-Karte Erdungsklemme mit zwei Löchern Nicht unterstützt Verwendung optional; die unterstützten AC-Netzteile verfügen über eine interne Erdung, sodass keine zusätzliche Erdung des Chassis erforderlich ist. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... - Seite 16 Riser-Karte Nicht unterstützt Die folgende Abbildung zeigt die Rückseite der SMA M695. Unter LEDs auf der Rückseite, auf Seite 14 finden Sie eine Beschreibung der LEDs. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 17 Verbindung eines Computers mit dem Gerät. Die folgende Abbildung zeigt die Rückseite der SMA M695F. Unter LEDs auf der Rückseite, auf Seite 14 finden Sie eine Beschreibung der LEDs. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
-
Seite 18: Leds Auf Der Rückseite
Gerät. LEDs auf der Rückseite Die folgende Abbildung zeigt die LEDs an der Rückseite der SMA M195 und beschreibt deren Status. M395, M695 und M695F haben die gleichen LEDs, jedoch mehr Datenschnittstellen; die Beschreibungen der Geschwindigkeits- und Status-LEDs sind identisch. - Seite 19 • Grün: Verbindung ist aktiv. • Gelb: • Grün blinkend: Es besteht Verbindungsgeschwindigkeit ist Datenverkehr auf der aktiven 100 Mbit/s Verbindung. • Grün: Verbindungsgeschwindigkeit ist 1 Gbit/s Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
-
Seite 20: Stromversorgung
Bereich: 47 – 63 Hz Maximaler Eingangsstrom (Wechselstrom) 9,5 A Scheitelwert bei 100 VAC 4,5 A Scheitelwert bei 208 VAC Maximaler Eingang Voltampere 950 VA bei 100 VAC Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... - Seite 21 12 ms bei 1.050 W Ausgangsspannung Netzteil 12 V Gleichstrom Standby-Spannung Netzteil 12 V Gleichstrom Energieeffizienzbewertung Climate Savers Platinum Efficiency (zertifiziert nach 80 Plus Platinum) Formfaktor RSP2 Eingangsanschluss IEC320 C14 Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
-
Seite 22: Hardwarespezifikationen
Betrieb bei 23 °C (73 °F) Produkt-IDs In der folgenden Tabelle sind die vor Ort austauschbaren PIDs der SMA M195, M395, M695 und M695F aufgeführt. Diese Ersatzkomponenten können Sie bestellen und selbst austauschen. Wenn interne Komponenten ausfallen, müssen Sie das gesamte Chassis einschließlich der SFPs und SFP-Kabel zurücksenden. Entfernen Sie die Laufwerke und Netzteile, bevor Sie das Chassis zurücksenden. -
Seite 23: Netzkabelspezifikationen
Netzkabels mit diesem Produkt kann zu elektrischen Sicherheitsrisiken führen. Bei Bestellungen, die nach Argentinien, Brasilien und Japan ausgeliefert werden, muss das jeweilige Netzkabel zusammen mit dem System bestellt werden. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... - Seite 24 Stecker: AS 3112-2000 Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320/C15 Abbildung 17: Brasilien: PWR-250V-10A-BZ Stecker: NBR 14136 Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320/C13 Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 25 Kabelnennwerte: 10 A, 250 V Steckverbinder: HS10S, C-13 bis C-14 (KG-Steckdose) Abbildung 20: Jumper-Kabel für Schrank: CAB-C13-CBN Stecker: SS10A Kabelnennwerte: 10 A, 250 V Steckverbinder: HS10S, C-13 bis C-14 Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 26 Kabelnennwerte: 10 A/16 A, 250 V Steckverbinder: IEC 60320/C15 (VSCC 15) Abbildung 23: Indien: CAB-250V-10A-ID Stecker: IS 6538-1971 Kabelnennwerte: 16 A, 250 V Anschluss: IEC 60320-C13 Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 27 Stecker: CEI 23-16/VII (I/3G) Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320/C15 (EN 60320/C15M) Abbildung 26: Japan: CAB-JPN-3PIN Stecker: JIS 8303 Kabelnennwerte: 12 A, 125 V Steckverbinder: IEC 60320/C13 Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 28 Stecker: EL211 (KSC 8305) Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320/C15 Abbildung 29: Nordamerika: CAB-9K12A-NA Stecker: NEMA5-15P Kabelnennwerte: 13 A, 125 V Steckverbinder: IEC 60320/C15 Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 29 Stecker: NEMA L6-20 (Twist Lock, Kabelnennwerte: 13 A, 250 V konfektioniert) Steckverbinder: IEC 60320/C13 Abbildung 32: Schweiz: CAB-9K10A-SW Stecker: SEV 1011 (MP232-R) Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320/C15 Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 30 Stecker: El 302 (CNS10917) Kabelnennwerte: 10 A, 125 V Steckverbinder: IEC 60320/C13 Abbildung 34: Vereinigtes Königreich: CAB-9K10A-UK Stecker: BS1363A/SS145 Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320/C15 Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
-
Seite 31: Vorbereitung Der Installation
Erklärung 1005 – Leitungsschutzschalter Dieses Produkt ist für Gebäude mit Kurzschlusssicherung (Überstromschutz) gedacht. Stellen Sie sicher, dass der Nennwert der Schutzvorrichtung den Wert 250 V/15 A nicht überschreitet. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... -
Seite 32: Sicherheitshinweise
• Halten Sie den Bereich vor, während und nach der Installation sauber und staubfrei. • Legen Sie Ihre Werkzeuge nicht in Gangflächen ab, wo Sie oder andere darüber stolpern könnten. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... -
Seite 33: Sicherheit Bei Arbeiten Mit Elektrizität
Stromkabel mit Erdungsklemme versendet wird, das nur auf eine geerdete Steckdose passt. Versuchen Sie nicht, diese Sicherheitsfunktion zu umgehen. Die Erdung des Geräts muss den lokalen und nationalen elektrotechnischen Vorschriften entsprechen. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... -
Seite 34: Vermeidung Von Schäden Durch Esd
• Beachten Sie immer die Vorgehensweisen zur Vermeidung von Schäden durch elektrostatische Entladung, um eine Beschädigung der Geräte zu vermeiden. Schäden durch elektrostatische Entladung können zu einem sofortigen oder temporären Geräteausfall führen. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... -
Seite 35: Überlegungen Zur Stromversorgung
Chassis verbessert. Die beste Platzierung der Leitbleche hängt von den Luftstrommustern im Rack ab. Probieren Sie verschiedene Varianten aus, um die beste Position für die Leitbleche zu finden. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... - Seite 36 Vorbereitung der Installation Überlegungen zur Rack-Konfiguration Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
-
Seite 37: Rackmontage Des Chassis
• Beschreibung des Schadens • Auswirkungen von Schäden auf die Installation Rackmontage des Chassis Sie können das Chassis mit dem Cisco Rack-Kits (Teilenummer 800-43376-02) in einem Rack installieren. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... - Seite 38 Vorderseite, um sie an den Stiften zu arretieren. Der vordere Schlitz verfügt über einen Metallclip, der den vorderen Stift verriegelt. c) Montieren Sie die zweite Innenschiene an der gegenüberliegenden Seite des Chassis. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 39 Schieben Sie die Montagestifte von der Außenseite der Vorderseite in die Rack-Säulenlöcher. c) Drücken Sie die Entriegelungstaste der Sicherungsplatte mit der Aufschrift „PUSH“. Die gefederte Sicherungsplatte schließt sich und verriegelt die Stifte. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 40 Chassis herausgezogen wird. Wiederholen Sie den Vorgang für den gegenüberliegenden Schnappverschluss. Nächste Maßnahme Installieren Sie die Kabel gemäß Ihrer Standard-Softwarekonfiguration, wie im Leitfaden zu den ersten Schritten für Ihre Softwareversion beschrieben. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
-
Seite 41: Wartung Und Upgrades
• Grün: Das Chassis befindet sich im Hauptspannungsversorgungsmodus und Sie müssen diesen beenden, bevor Sie die Spannungsversorgung sicher ausschalten können. Schritt 2 Fahren Sie das System ordnungsgemäß oder hart herunter: Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... -
Seite 42: Rpc Aktivieren
Ihre Appliance verwendet werden. Speichern Sie diese Informationen für Administratoren, die möglicherweise in Zukunft RPC einrichten müssen. Schritt 5 Geben Sie commit ein, um Ihre Änderungen zu speichern. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... -
Seite 43: Zurücksetzen Des Chassis Aus Der Ferne
Setzen Sie die rechte Seite der verriegelbaren Frontplatte ein, indem Sie die beiden Kunststofflaschen mit den beiden Ausschnitten am rechten Griff an der Vorderseite des Chassis ausrichten. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... -
Seite 44: Entfernen Und Austauschen Eines Laufwerks
Um die Frontplatte zu demontieren, entriegeln Sie sie, drücken Sie die Verriegelung nach rechts und ziehen Sie die Frontplatte heraus. Entfernen und Austauschen eines Laufwerks Hinweis Die Laufwerke sind Hot-Swap-fähig. Sie müssen das Chassis nicht herunterfahren, um Laufwerke zu entfernen oder auszutauschen. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F... - Seite 45 Die Installation des Geräts muss in Übereinstimmung mit den örtlichen und nationalen elektrischen Richtlinien und Bestimmungen erfolgen, um die Stromschlag- und Brandgefahr zu minimieren. Schritt 1 Entfernen Sie das Laufwerk, das Sie austauschen möchten: Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 46 Schritt 2 Entfernen Sie die vier Schrauben des Laufwerkseinschubs, mit denen das Laufwerk am Einschub befestigt wird, und heben Sie dann das Laufwerk aus dem Einschub heraus. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
-
Seite 47: Entfernen Und Austauschen Eines Netzteils
Eines ist das aktive Netzteil und das andere das Standby-Netzteil (1+1). Hinweis Das M195 wird mit einem Netzteil geliefert, aber Sie können ein weiteres Netzteil hinzufügen, um Redundanz zu gewährleisten. Das Chassis unterstützt auch Kaltredundanz. Abhängig vom Strom, der vom Chassis verbraucht wird, kann ein Netzteil das System allein mit Spannung versorgen, während das andere Netzteil in den Standby-Status... - Seite 48 Wenn Sie sich nicht sicher sind, ob eine sachgerechte Erdung vorhanden ist, wenden Sie sich an die zuständige Inspektionsbehörde oder einen Elektriker. Warnung Erklärung 1030 – Installation des Geräts Das Installieren, Ersetzen oder Warten dieses Geräts sollte ausschließlich geschultem, qualifiziertem Personal gestattet werden. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 49 Entriegelungshebel Griff Schritt 2 Installieren Sie ein neues Netzteil: a) Fassen Sie den Griff des Netzteils und stecken Sie das neue Netzteil in das leere Einschubfach. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
- Seite 50 Schieben Sie das Netzteil in den Schacht, bis der Entriegelungshebel einrastet. c) Schließen Sie das Netzkabel am neuen Netzteil an. d) Wenn Sie das Chassis herunterfahren, drücken Sie den Netzschalter, um zum Hauptspannungsversorgungsmodus zurückzukehren. Hardwareinstallationsanleitung für die Cisco Content Security Management Appliance M195, M395, M695, M695 und M695F...
