basic shades CleverFix Rollo Montageanleitung

Diese Anleitung herunterladen

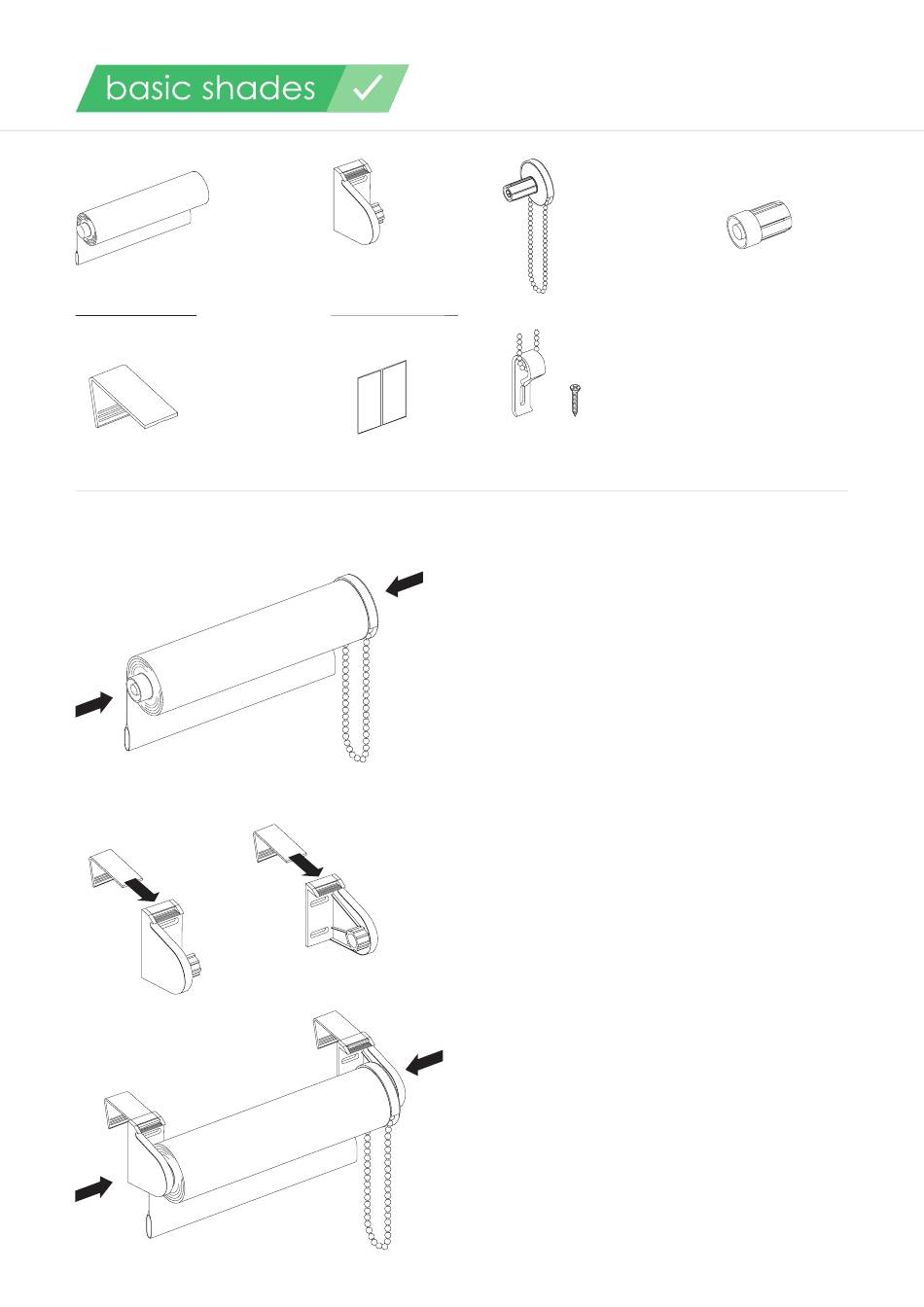

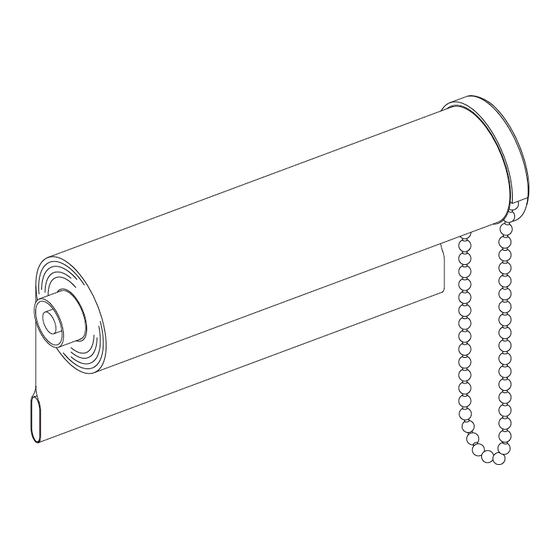

1x CleverFix Rollo

klemmen

2x Klemmhalter

Klemmmontage auf dem Fensterrahmen

Montageanleitung

CleverFix Rollo

2x Rollo-

träger

kleben

2x Klebepad

1x Bedien-

profil

1x Kettenhalter

mit Schraube

1) Profile anbringen

Stecken Sie das Bedienprofil und das Be-

festigungsprofil in die Rollowelle hinein. Die

Bedienseite ist dabei frei wählbar.

2) Position ermitteln und Klemmhalter

anbringen

Ermitteln Sie zuerst die richtige Position der

Klemmhalter oben am Fensterrahmen.Bitte

beachten Sie dabei den Fenstergriff.

Dann setzen Sie die Klemmhalter auf die Rol-

loträger auf, drücken Sie diese jedoch noch

nicht zusammen.

3) Rollo zusammensetzen

Stecken Sie in diesem Schritt die Rolloträger

samt Klemmhalter an das Rollo.

1x Befestigungs-

profil

Seite 1 Montageanleitung CleverFix Rollo 2x Rollo- 1x Bedien- 1x Befestigungs- 1x CleverFix Rollo träger profil profil klemmen kleben 1x Kettenhalter 2x Klemmhalter 2x Klebepad mit Schraube Klemmmontage auf dem Fensterrahmen 1) Profile anbringen Stecken Sie das Bedienprofil und das Be- festigungsprofil in die Rollowelle hinein. Die Bedienseite ist dabei frei wählbar.
Seite 2 Montageanleitung CleverFix Rollo 4) Rollo mit Klemmhaltern fixieren Setzen Sie das Rollo an der richtigen Position auf den Fensterrahmen und drücken Sie die Klemmhalter fest an. 5) Kettenhalter anbringen Der Kettenhalter kann mit der dazugehöri- gen Schraube an den Fensterrahmen ange- schraubt werden.
Seite 3 Montageanleitung CleverFix Rollo Schraubmontage an der Wand Schritt 1) erfolgt wie bei der Klemmmontage. 2) Position ermitteln und Rolloträger anbringen Ermitteln Sie zuerst die Position der Rolloträ- ger an der Wand über dem Fenster. Um zu gewährleisten, dass das Rollo gerade hängt, nutzen Sie bitte eine Wasserwaage.
