3.

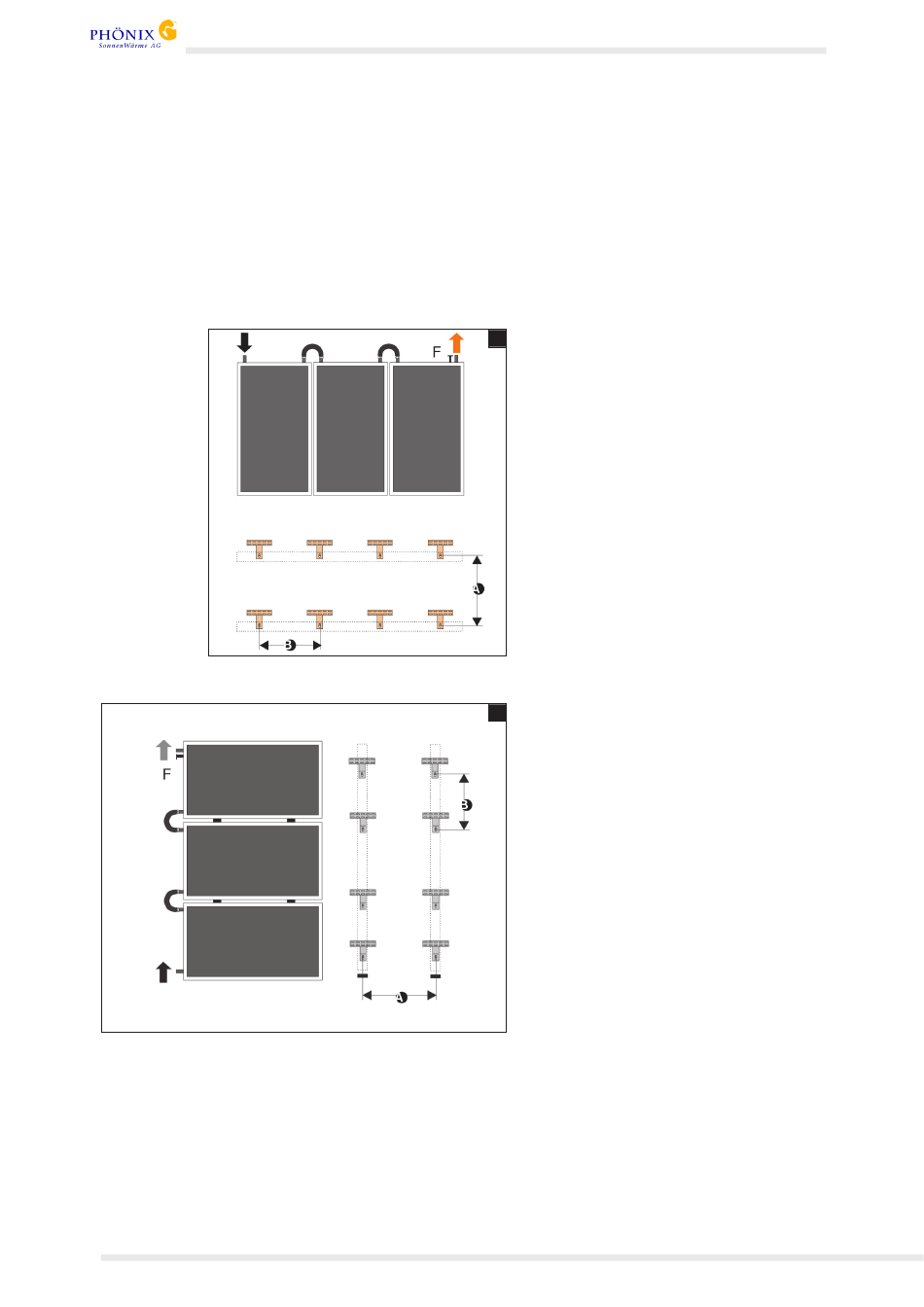

Montagevarianten mit 3 Kollektoren
Wichtig:
Bei den Varianten 1 und 2 die Dachhaken
nicht mittig zwischen den Kollektoren anbrin-
gen, da sonst die Quickies nicht einrasten
können.
Hinweis:
Für die Anschlüsse des Kollektors sind
jeweils 0, 1 5 m bis 0,2 m einzurechnen.
Infinity-6
Kollektor Infinity 3M
Variante 1
1
hochkant nebeneinander
Außenmaße Kollektorfeld:
3,48 x 1,87 m
•
1,20 - 1,75 m
A
•
0,8 - 1, 1 m
B
2
Variante 2
quer übereinander
Außenmaße Kollektorfeld:
1,87 x 3,48 m
•
1,20 - 1,75 m
A
•
B
0,8 - 1, 1 m
