Inhaltszusammenfassung für PHÖNIX Infinity 3M

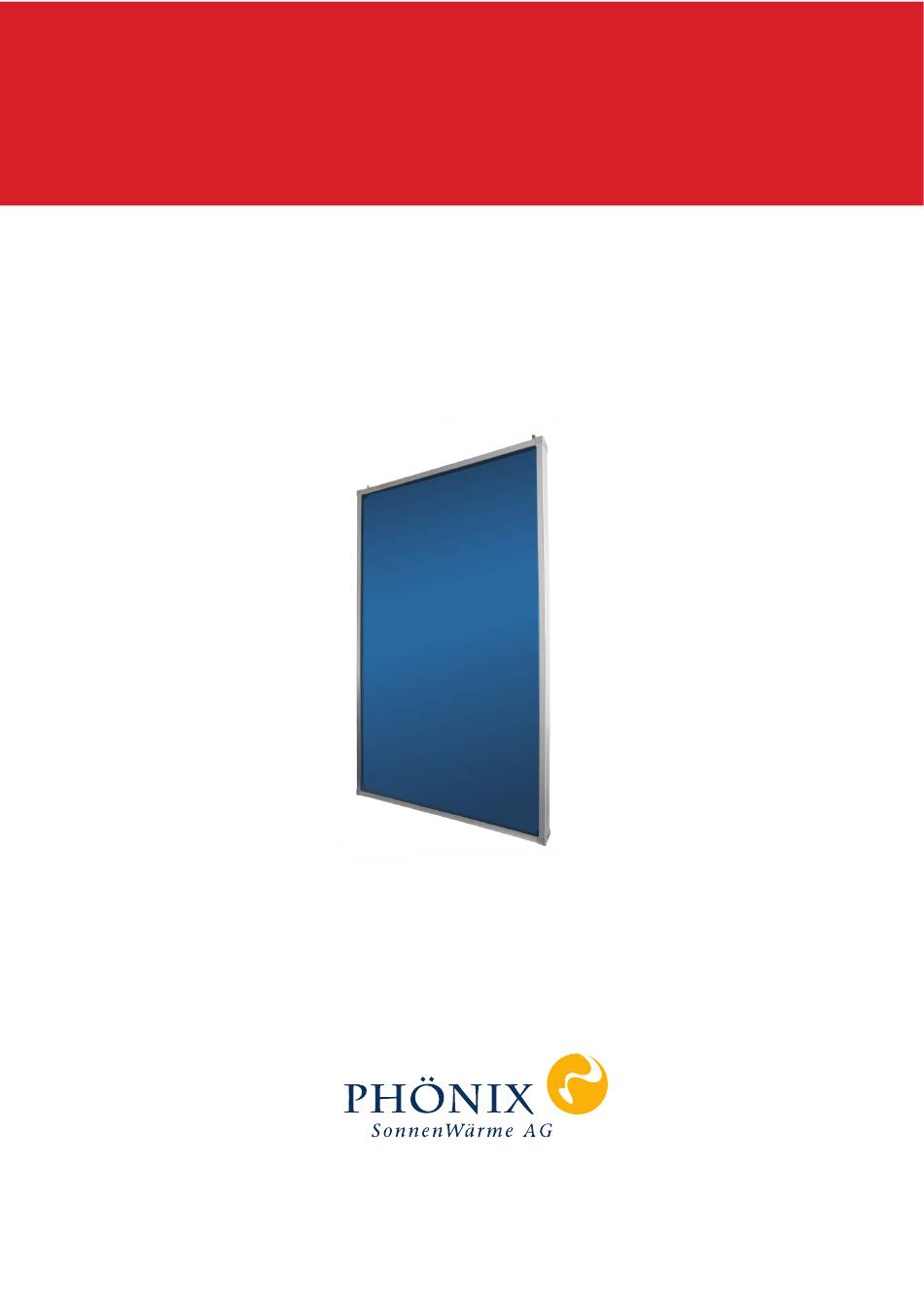

- Seite 1 Infinity 3M Flachkollektor 2, 1 5 m M O NTAG E AN LE ITU N G YKI010000...
- Seite 2 Infinity...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kollektor Infinity 3M Datenblatt Infinity 3M Montagevarianten 2 Kollektoren Montagevarianten 3 Kollektoren Montagevarianten 4 Kollektoren Montagevarianten 6 Kollektoren Kollektormontage Aufdach - Allgemein Kollektormontage mit waagerechten Schienen Kollektormontage mit senkrechten Schienen 10. Hydraulischer Anschluss 11. Fühlermontage Infinity-3... -
Seite 4: Datenblatt Infinity 3M
Kollektor Infinity 3M Datenblatt Infinity 3M Typ: Infinity 3M Außenmaße je Kollektor: 1,87 x 1, 1 5 x 0,075 m (Höhe x Breite x Tiefe) Gewicht je Kollektor: 34 kg Bruttofläche: 2, 1 8 m effektive Absorberfläche: 2,0 m Wärmeträgerinhalt:... -
Seite 5: Montagevarianten 2 Kollektoren
Kollektor Infinity 3M Montagevarianten mit 2 Kollektoren Wichtig: Bei den Varianten 1 und 2 die Dachhaken nicht mittig zwischen den Kollektoren anbrin- gen, da sonst die Quickies nicht einrasten können. Hinweis: Für die Anschlüsse des Kollektors sind jeweils 0, 1 5 m bis 0,2 m einzurechnen. -
Seite 6: Montagevarianten 3 Kollektoren
Kollektor Infinity 3M Montagevarianten mit 3 Kollektoren Wichtig: Bei den Varianten 1 und 2 die Dachhaken nicht mittig zwischen den Kollektoren anbrin- gen, da sonst die Quickies nicht einrasten können. Hinweis: Für die Anschlüsse des Kollektors sind jeweils 0, 1 5 m bis 0,2 m einzurechnen. -
Seite 7: Montagevarianten 4 Kollektoren
Montagevarianten mit 4 Kollektoren Wichtig: Hinweis: Bei den Varianten 1 und 2 die Dachhaken Es können max. 3 Infinity 3M hydraulisch in nicht mittig zwischen den Kollektoren anbrin- Reihe geschaltet werden. Bei darüber hinaus gen, da sonst die Quickies nicht einrasten gehender Kollektoranzahl muss auf gleich- können. -
Seite 8: Montagevarianten 6 Kollektoren
0,9 - 1, 1 5 m Wichtig: Hinweis: Bei den Varianten 3b und 4 den Dachhaken Es können max. 3 Infinity 3M hydraulisch nicht mittig zwischen den Kollektoren anbringen, in Reihe geschaltet werden. Bei darüber da sonst die Quickies nicht einrasten können. - Seite 9 Für die Anschlüsse des Kollektors sind jeweils 0, 1 5 m bis 0,2 m einzurechnen. Hinweis: Es können max. 3 Infinity 3M hydraulisch in Reihe geschaltet werden. Bei darüber hinaus gehender Kollektoranzahl muss auf gleichmäßig angeordnete Parallelstränge aufgeteilt werden. Infinity-9...
-
Seite 10: Kollektormontage Aufdach - Allgemein
Kollektor Infinity 3M Kollektormontage Aufdach - Allgemein Allgemeine Vorraussetzungen schutz richten sich nach der Blitzschutzklas- Die Kollektoren müssen mit einem se des jeweiligen Gebäudes und müssen bei Neigungswinkel von mindestens 20° der Planung und Installation thermischer montiert werden. Solaranlagen berücksichtigt werden. Ist auf einem Gebäude eine Blitzschutzanlage als... - Seite 11 Kollektor Infinity 3M Benötigte Werkzeuge Maulschlüssel Rohrzange 13/17/19/20/22 mm Winkelschleifer mit Steinschei- Ringschlüssel 13 und 17 mm Hammer Akkuschrauber mit 17 mm Nuß Schraubendreher Bohrmaschine mit 6 mm Bohrer Sparrenankermontage Die Sparrenankermontage erfolgt für alle Varianten auf die gleiche Art und Weise.
- Seite 12 Kollektor Infinity 3M • Beachten Sie, dass der Sparrenanker • nicht auf den Dachziegeln aufliegt. Ansonsten besteht die Gefahr, dass diese bei starkem • • Winddruck beschädigt werden. Gegebenen- falls sollte der Sparrenanker mit Ausgleichs- • hölzern unterfüttert werden. Die Dachziegel müssen im Bereich der Spar- renankerdurchführung an ihrer Unterseite mit...
-
Seite 13: Kollektormontage Mit Waagerechten Schienen
Kollektor Infinity 3M Kollektormontage mit waagerechten Schienen • • • • • • • • • • • • • • • • • • • • • • • • • • • Legende Bezeichnung Bezeichnung • • Kollektor Sparrenanker »Faserwellplatte«... - Seite 14 Kollektor Infinity 3M • • Das C-Profil mit Hammerkopfschrauben • (M10 x 30) auf die Sparrenanker montieren. • Achtung: Im Bereich der Sparrenanker kön- • nen die Quickies zur Kollektorbefestigung nicht in die Schiene einrasten. Deshalb die • • Sparrenanker nicht mittig zwischen zwei Kollektoren montieren.
- Seite 15 Kollektor Infinity 3M Kollektoren mit Hilfe eines tragfähigen Seils auf das Dach bringen. Dazu das Seil an den oberen Quickies befestigen und die Kollekto- ren über eine Leiter auf das Dach ziehen. Niemals das Seil an den Kollektoranschlüs- sen anbringen.
-
Seite 16: Kollektormontage Mit Senkrechten Schienen
Kollektor Infinity 3M Kollektormontage mit senkrechten Schienen • • • • • • • • • • • • • • • • • • • • • • • • • • • Legende Bezeichnung Bezeichnung • • Kollektor L-Stopprofil •... - Seite 17 Kollektor Infinity 3M • Das C-Profil mit Hammerkopfschrauben auf die Sparrenanker montieren. Achtung: Im Bereich der Sparrenanker können die Quik- kies zur Kollektorbefestigung nicht in die • Schiene einrasten. Deshalb die Sparrenanker nie mittig zwischen zwei Kollektoren montie- ren. Einführen der Hammerkopfschraube in das C-Profil und bis zum Anschlag drehen.
- Seite 18 Kollektor Infinity 3M Vor der Kollektormontage wird das L-Stopp- • profil in die untere Öffnung der C-Profi- le gesteckt und mit Hammerkopfschrauben befestigt. Bitte beachten!!! L-Stoppprofil fest verschrauben! Ansonsten können sich die Kollekto- ren verschieben. Kollektoren mit Hilfe eines tragfähigen Seils auf das Dach bringen.
-
Seite 19: Hydraulischer Anschluss
Kollektor Infinity 3M Abstandhalter mit Anschlag gegen den ersten Kollektor auf die Profilschiene aufkle- ben. Entsprechend Unterpunkt 9 und 10 einen weiteren Kollektor montieren. Dieser Kollektor muß an den Abstandhaltern anlie- gen. 10. Hydraulischer Anschluss Oberhalb der geplanten Einführungen der Anschlussleitungen (9. -
Seite 20: Fühlermontage
Kollektor Infinity 3M Die Kollektoren miteinander in Reihe verbin- den. Dazu Verbindungsleitung (10. 1 ) an ent- sprechende Kollektoranschlüsse montieren. Stützhülsen (10.2) in die Anschlussrohre ein- stecken. Verschraubung bis Anschlag auf Kollektoranschlüsse schieben. Mutter erst handfest, dann mit Schraubenschlüssel um eine Umdrehung anziehen. - Seite 21 Kollektor Infinity 3M Stopfen über den Temperaturfühler (im Lieferumfang des Solarreglers) schieben. Temperaturfühler mit Wärmeleitpaste (im Lieferumfang des Solarreglers) benetzen. Temperaturfühler bis zum Anschlag in die Tauchhülse einführen. Kollektorgehäuse mittels Stopfen ab-dichten, dabei auf korrekten Sitz der Stopfen achten. Infinity-21...
- Seite 22 PHÖNIX SonnenWärme AG Ostendstraße 1 D-12459 Berlin info@sonnenwaermeag.de www.sonnenwaermeag.de...
