Informationen zu Funk
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen handelt,
wird das Signal auf dem Weg vom Sender zum Empfänger gedämpft. D.h.
sowohl die elektrische als auch die magnetische Feldstärke nimmt ab, und
zwar umgekehrt proportional zum Quadrat des Abstandes von Sender und
Empfänger (E,H~1/r²)
Neben dieser natürlichen Reichweiteneinschränkung kommen noch
weitere Störfaktoren hinzu: Metallische Teile, z.B. Armierungen in Wänden,
Metallfolien von Wärmedämmungen oder metallbedampftes
Wärmeschutzglas reflektieren elektromagnetische Wellen. Daher bildet
sich dahinter ein sogenannter Funkschatten.
Zwar können Funkwellen Wände durchdringen, doch steigt dabei die
Dämpfung noch mehr als bei Ausbreitung im Freifeld.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung
Für die Praxis bedeutet dies, dass die verwendeten Baustoffe im
Gebäude eine wichtige Rolle bei der Beurteilung der Funkreichweite
spielen. Einige Richtwerte, damit man etwa das Umfeld bewerten kann:
Funkstreckenweite/-durchdringung:
Sichtverbindungen:
Typ. 30m Reichweite in Gängen, bis zu 100m in Hallen
Rigipswände/Holz:
Typ. 30m Reichweite durch max. 5 Wände
Ziegelwände/Gasbeton:
Typ. 20m Reichweite durch max. 3 Wände
Stahlbetonwände/-decken:
Typ. 10m Reichweite durch max. 1 Decke
Versorgungsblöcke und Aufzugsschächte sollten als
Abschottung gesehen werden

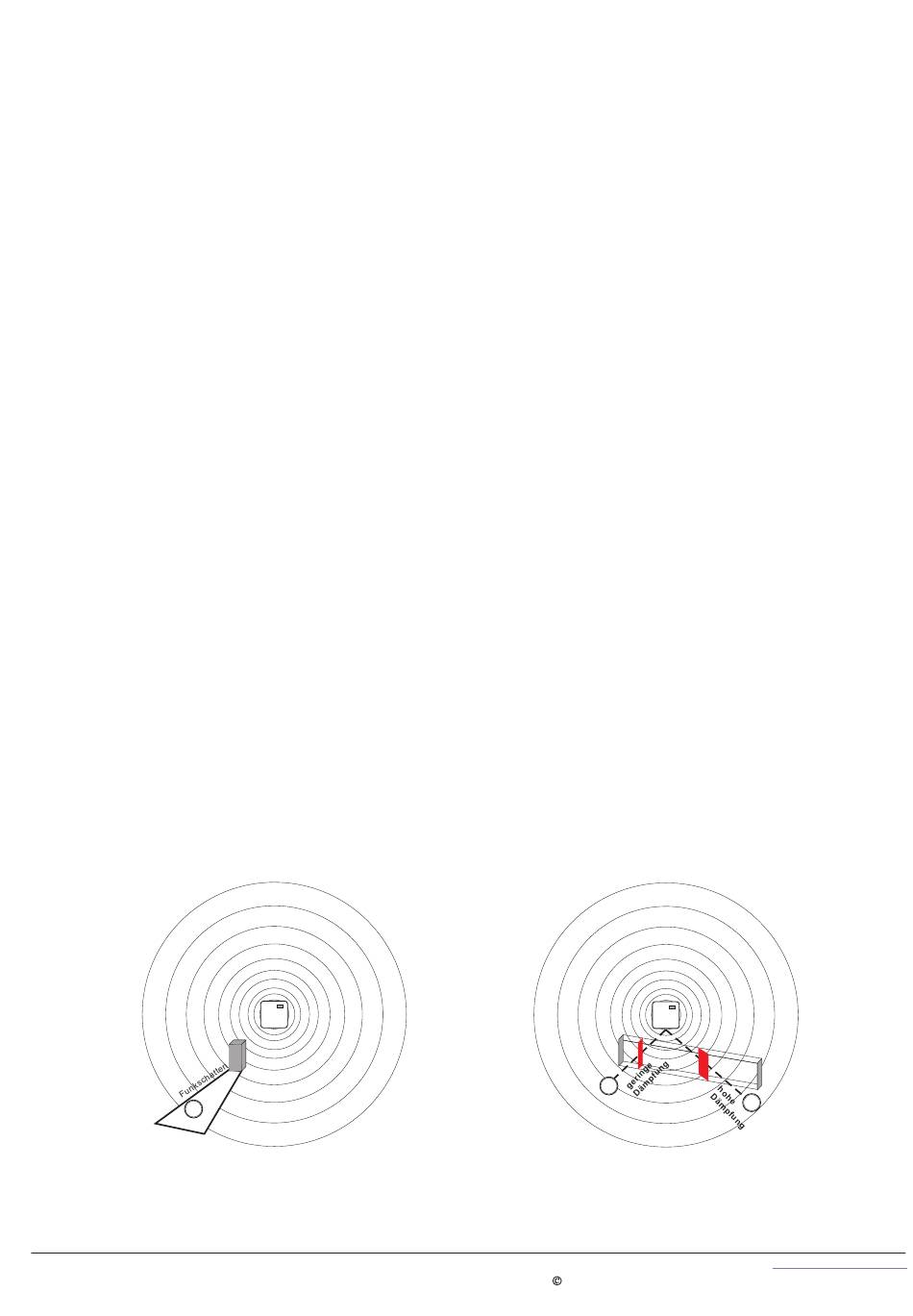

Zudem spielt der Winkel eine Rolle, mit dem das gesendete Signal auf die
Wand trifft. Je nach Winkel verändert sich die effektive Wandstärke und
somit die Dämpfung des Signals. Nach Möglichkeit sollten die Signale
senkrecht durch das Mauerwerk laufen. Mauernischen sind zu vermeiden.
Receiver
Thermokon
- Platanenweg 1 - 35756 Mittenaar - Germany - Tel.: +49 2778 6960-0 - Fax: -400 - www.thermokon.de -
Sensortechnik GmbH
Durchdringung
90...100%
65...95%
10...90%
0...10%
Sensor
Metall
produktblatt_src_do_typ2
Page 5
Information on Wireless Sensors
Transmission Range
As the radio signals are electromagnetic waves, the signal is damped on its
way from the sender to the receiver. That is to say, the electrical as well as
the magnetic field strength is removed inversely proportional to the square
of the distance between sender and receiver (E,H~1/r²).
Beside these natural transmission range limits, further interferences have to
be considered: Metallic parts, e.g. reinforcements in walls, metallized foils of
thermal insulations or metallized
electromagnetic waves. Thus, a so-called radio shadow is built up behind
these parts.
It is true that radio waves can penetrate walls, but thereby the damping
attenuation is even more increased than by a propagation in the free field.
Penetration of radio signals:
Material
Wood, gypsum,glass uncoated
Brick,
pressboard
Reinforced concrete
Metall, alumium pasting
For the practice, this means, that the building material used in a building
is of paramount importance for the evaluation of the transmitting range.
For an evaluation of the environment, some guide values are listed:
Radio path range/-penetration:
Visual contacts:
Typ. 98 ft. range in passages, corridors, up to 328 ft. in halls
Rigypsum walls/wood:
Typ. 98 ft. range through max. 5 walls
Brick wall/Gas concrete:
Typ. 66 ft. range through max. 3 walls
Reinforced concrete/-ceilings:
Typ. 33 ft. range through max. 1 ceiling
Supply blocks and lift shafts should be seen as a
compartmentalisation
In addition, the angle with which the signal sent arrives at the wall is of great
importance. Depending on the angle, the effective wall strength and thus the
damping attenuation of the signal changes. If possible, the signals should
run vertically through the walling. Walling recesses should be avoided.
effektive
Wandstärke
24cm
Receiver
2014
heat-absorbing glass, are reflecting
Penetration
90...100%
65...95%
10...90%
0...10%
Sensor
effektive
Wandstärke
55cm
Receiver
