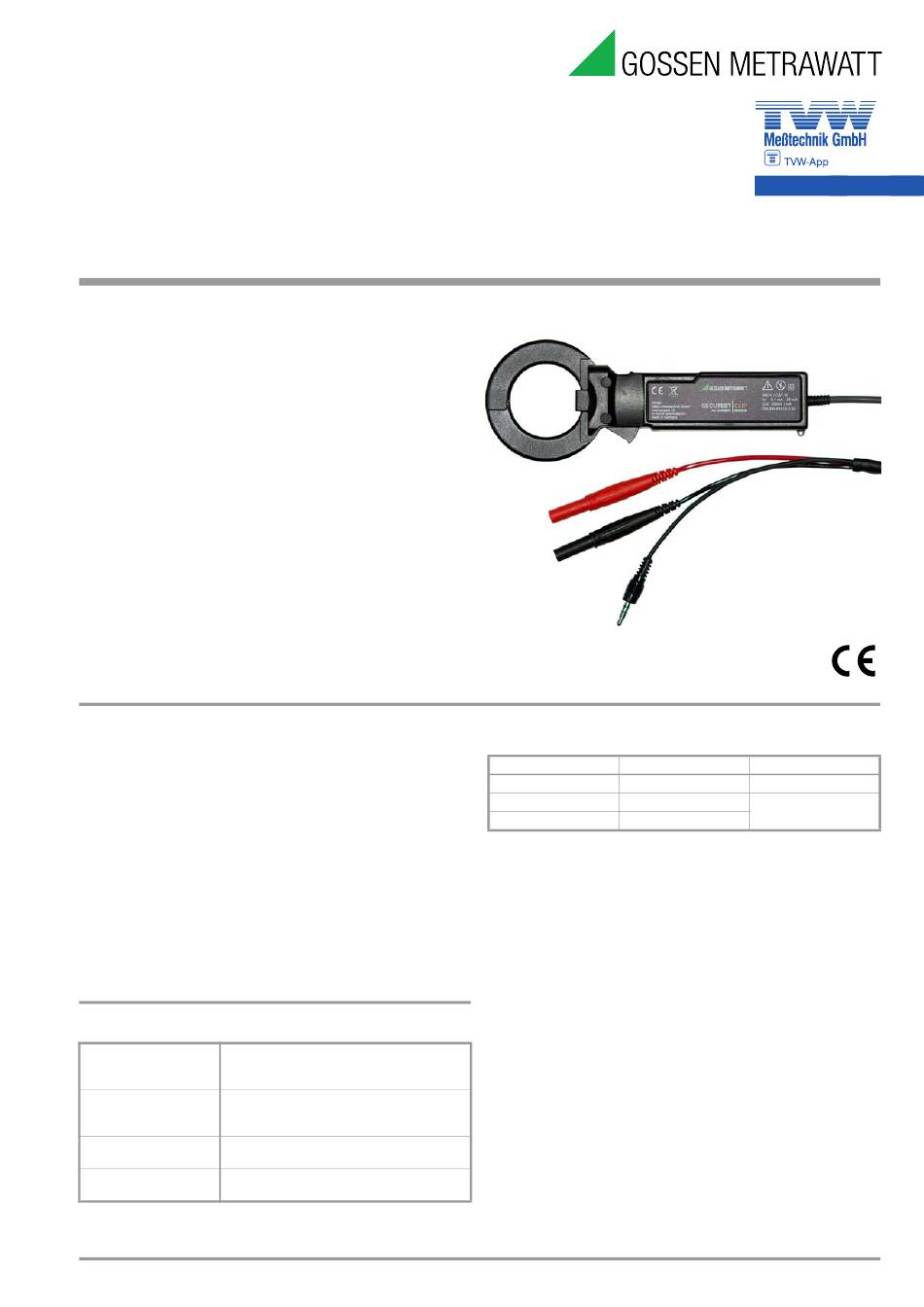

Gossen MetraWatt SECUTEST CLIP Kurzanleitung

SECUTEST CLIP
Ableitstrommesszange
für SECUTEST
• Messung kleinster Ableit- oder Fehlerströme ab 0,1 mA
• Direktstrom- bzw. Differenzstrommessung bis 25 mA
• Besonders fremdfeldunempfindlich
• Messkategorien: CAT III 300 V oder CAT II 600 V
• 1 kHz-Filter nach IEC 61557-16
Anwendung
Mit dieser Ableitstrommesszange können unterbrechungsfreie
Messungen von Wechselströmen von 0,1 mA bis 25 mA durch
Umschließen eines oder mehrerer Stromleiter durchgeführt wer-
den:
• in Stromkreisen der Messkategorie III bis 300 V, z. B. inner-
halb einer Gebäudeinstallation zwischen Außenleiter und Erde
• in Stromkreisen der Messkategorie II bis 600 V, z. B. an
Betriebsmitteln.
Messverfahren
Beim direkten Messverfahren wird der Strom durch Umschließen
eines Leiters gemessen. Die Messung von Differenzströmen
erfolgt durch gleichzeitiges Umschließen von L und N.
Angewendete Vorschriften und Normen
IEC 61010-1/EN 61010-1/ Sicherheitsbestimmungen für elektrische Mess-,
VDE 0411-1 Steuer-, Regel- und Laborgeräte
– Allgemeine Anforderungen
EN61010-2-032 Besondere Anforderungen für handgehaltene und hand-
bediente Stromsonden für elektrische Prüfungen und
Messungen
DIN EN 61326-1 Elektrische Mess-, Steuer-, Regel- und Laborgeräte –
VDE 0843-20-1 EMV-Anforderungen – Teil 1: Allgemeine Anforderungen
EN 60529 Prüfgeräte und Prüfverfahren
VDE 0470-1 Schutzarten durch Gehäuse (IP-Code)
GMC-I Messtechnik GmbH
PRO und SECULIFE ST
BASE
Technische Daten
Messbereich Eigenunsicherheit
0,1 mA ... 25 mA AC
50 Hz ... 5 kHz * 5 % vom Messwert
5 kHz ... 1 MHz * 10 % vom Messwert
* Eckfrequenz: 1 kHz
Spannungsausgang 100 mV/mA
Referenzbedingungen
Temperatur 21 °C ... 25 °C
Luftfeuchte 45 % ... 55 %
Kurvenform Sinus
Überlastbarkeit
Maximaler Laststrom 30 A AC
eff
Elektrische Sicherheit
Schutzklasse II (schutzisoliert durch durchgängige,
doppelte bzw. verstärkte Isolierung)
Verschmutzungsgrad 2
Messkategorie
nach EN 61010 CAT III 300 V; CAT II 600 V
Elektromagnetische
Verträglichkeit EN 61326-1
Schutzart IP40
Autorisierter Distributor
3-349-886-01
Betriebsmessabweichung
20 % vom Messwert
dauernd
1/1.17
